41

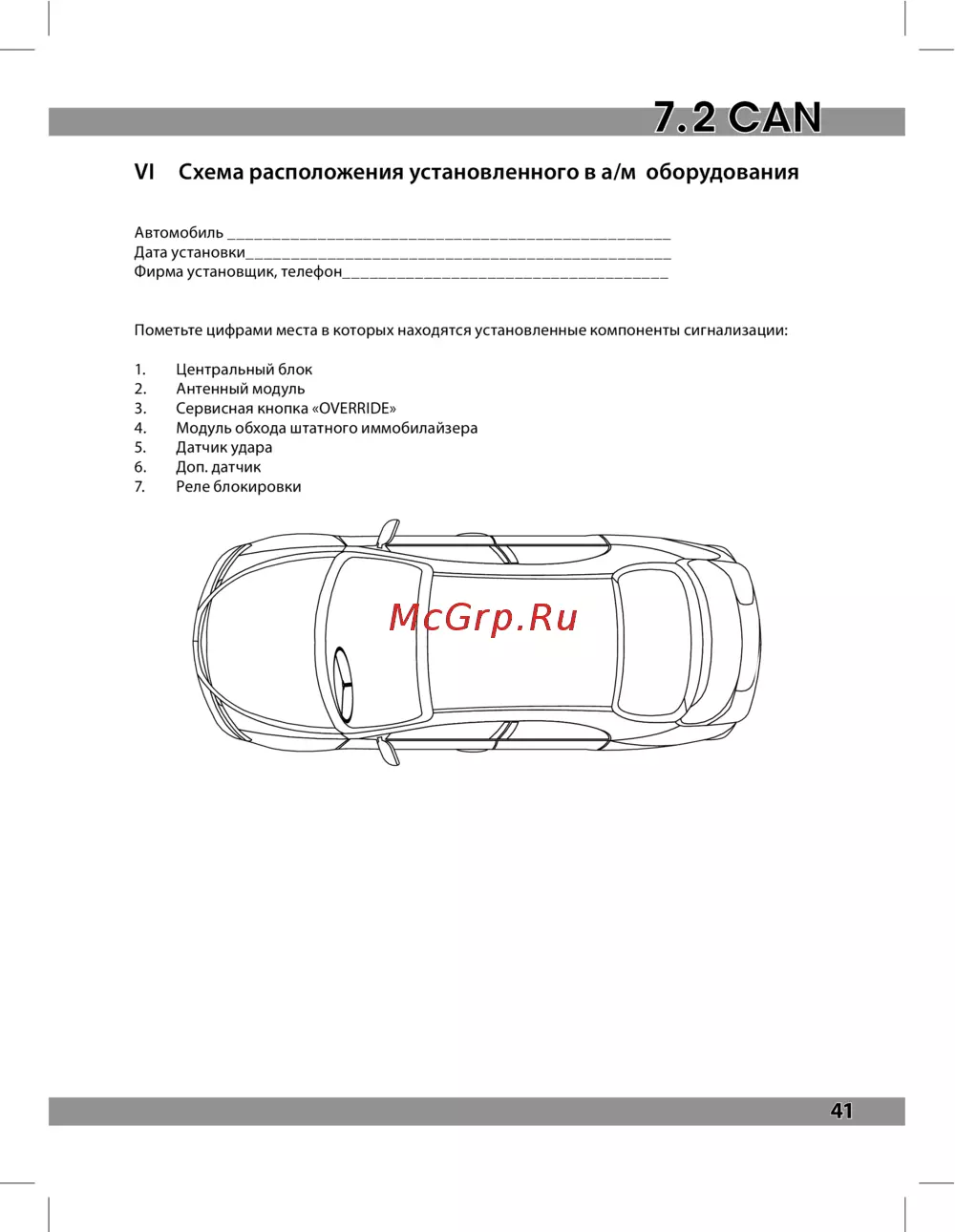

VI Схема расположения установленного в а/м оборудования
Автомобиль _________________________________________________
Дата установки_______________________________________________
Фирма установщик, телефон____________________________________
Пометьте цифрами места в которых находятся установленные компоненты сигнализации:
1. Центральный блок
2. Антенный модуль
3. Сервисная кнопка «OVERRIDE»
4. Модуль обхода штатного иммобилайзера
5. Датчик удара
6. Доп. датчик
7. Реле блокировки
