Начало Работы

Русский

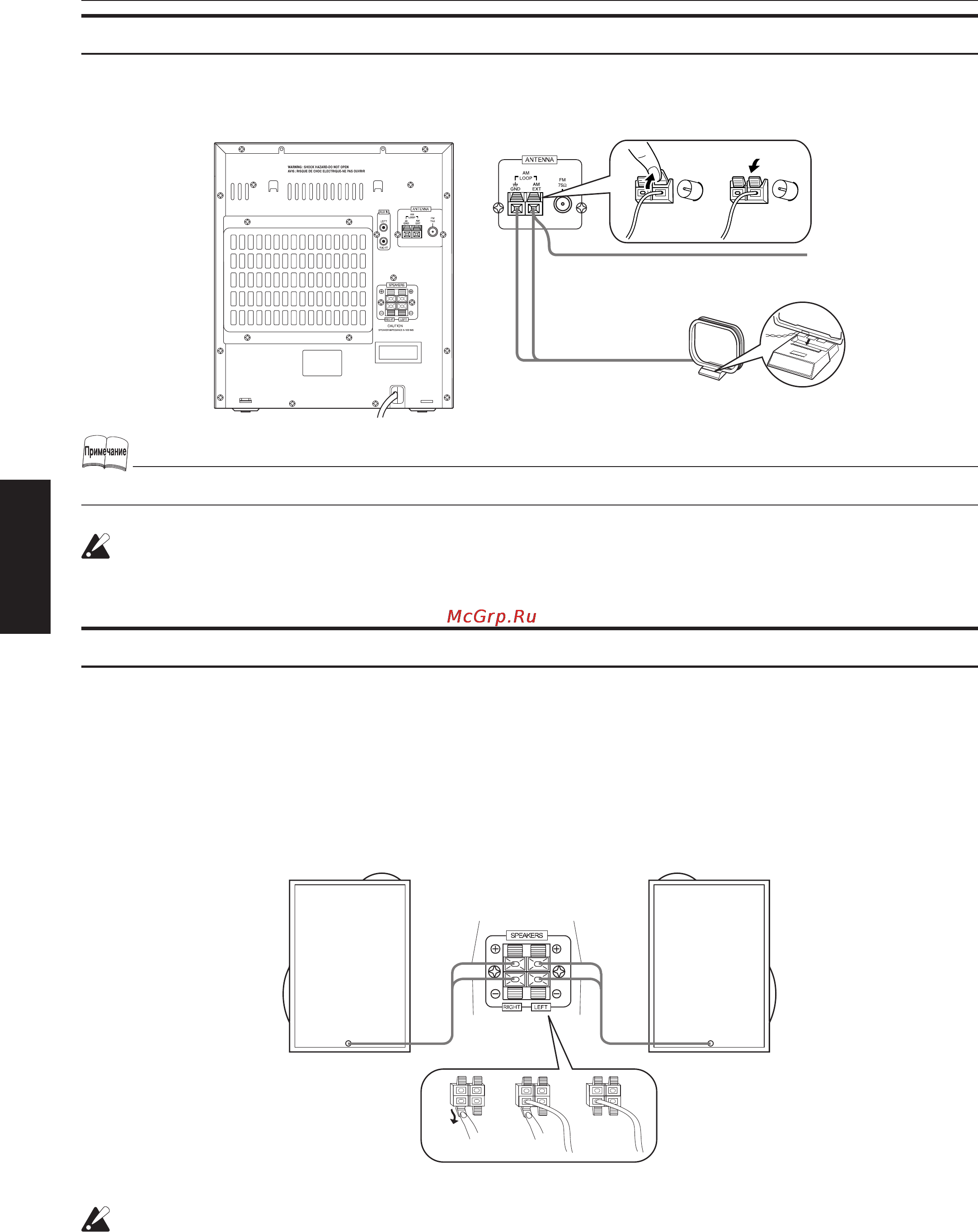

Подсоединение Антенны АМ (MW)

Задняя панель прибора

• Даже если Вы подсоединяете внешнюю антенну АМ (MW), оставьте внутреннюю антенну АМ (MW) подсоединенной.

ВНИМАНИЕ:

• Чтобы избежать помех, расположите антенну в удалении от Системы, соединительного шнура и сетевого

шнура.

Подсоединение колонок

Подключите правую колонку к ПРАВОМУ и левую колонку к ЛЕВОМУ терминалу. Обратные стороны колонок помечены “Right” /“Left” (правая/

левая).

1. Откройте каждый терминал, чтобы подсоединить провода колонок.

2. Подсоедините провода колонок к терминалам для колонок на приборе.

Подсоедините красный (+) и черный (–) провода с правой стороны колонки к красной (+) и черной (–) клеммам, помеченным RIGHT

(ПРАВО) на системе.

Подсоедините красный (+) и черный (–) провода с левой стороны колонки к красной (+) и черной (–) клеммам, помеченным LEFT (ЛЕВО)

на системе.

3. Закройте все разъемы.

ВНИМАНИЕ:

• У телевизора, расположенного рядом с колонками, может исказиться цветное изображение. Если это

произойдет, поставьте колонки в отдалении от телевизора.

• Пользуйтесь только колонками с правильным импендансом. Правильный импенданс указан на задней

панели.

Проводковая антенна АМ (MW) (не входит в комплект поставки)

Если прием плохой, подсоедините внешнюю антенну.

Рамочная антенна АМ (MW)

(Входит в комплект поставки)

Поворачивайте рамку, пока не

добьетесь наилучшего приема.

Подсоедините рамочную антенну АМ

(MW) к ее основанию, плотно

установив ее выступы в отверстия на

основании.

Правая сторона (сзади)

Левая сторона (сзади)

Красный

Черный
