3 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ ГЕНЕРАТОРА.

Генератор состоит из двигателя внутреннего сгорания с воздушным охлаждением и

альтернатора , соединенных жесткой конусной посадкой. Энергия сгорания топлива

преобразовывается в механическую энергию вращения двигателем внутреннего сгорания,

энергия вращения с помощью альтернатора преобразовывается в электрическую энергию.

Далее электрическая мощность, снимаемая с альтернатора, преобразовывается в электронном

блоке-инверторе и на выходе ИНВЕРТОРА получаем стабильное напряжение 230 Вольт 50 Гц.

Двигатель отличается низким расходом топлива, большим сроком службы, низким уровнем

вибрации и шума. Род защитного исполнения IP-21.

3.1 УСТРОЙСТВО

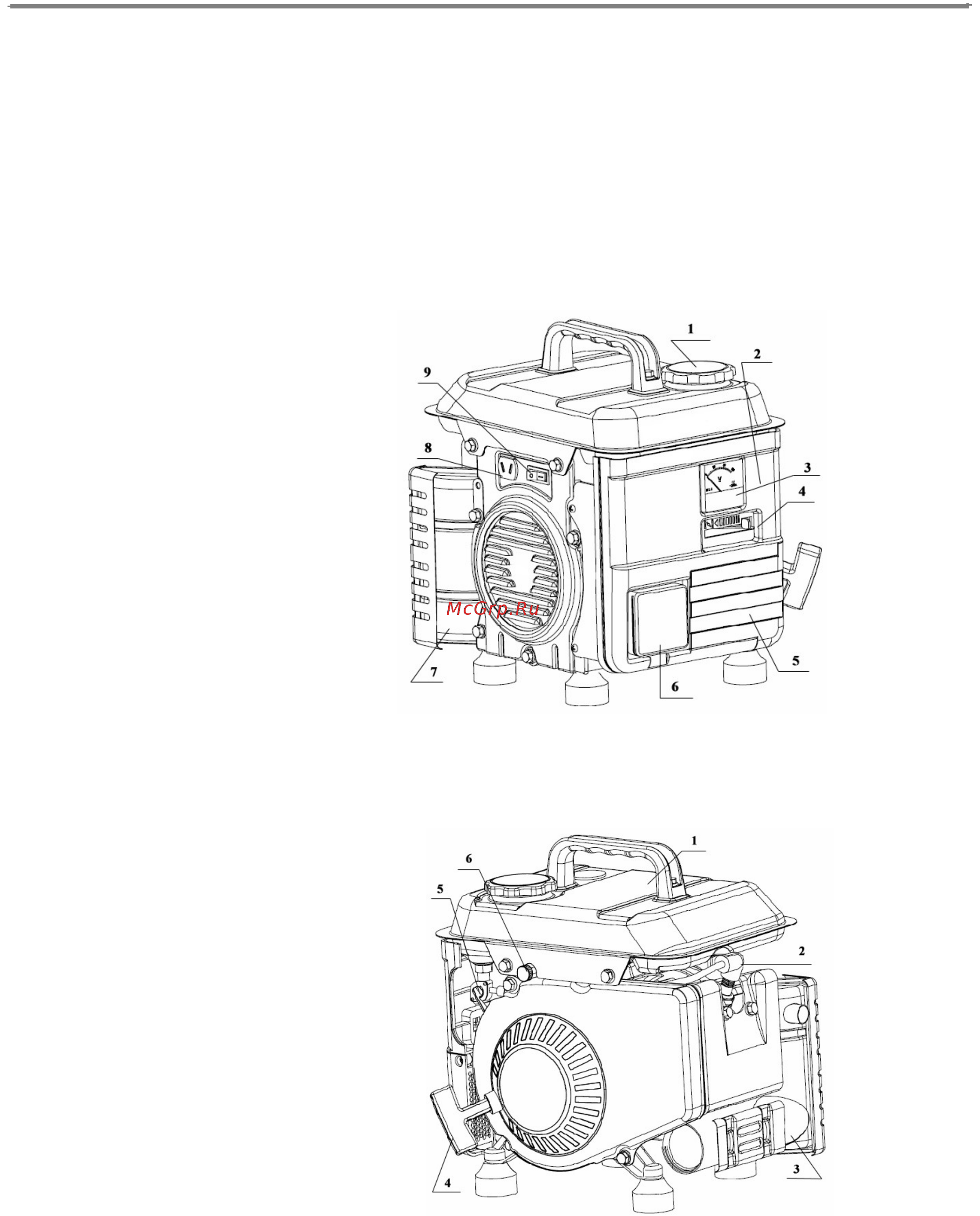

рис 1 ВИД СПЕРЕДИ

1 — Крышка бензобака

2 — Панель управления

3—Вольтметр

4—Воздушная заслонка

5 —Воздушный фильтр

6—Розетка 230В,50Гц

7—Глушитель

8—Розетка 12В

9—Выключатель

рис 1 ВИД СЗАДИ

1— Бензобак 2,6 л.

2 — Свеча зажигания

3—Глушитель

4—Ручка стартера

5 —Топливны кран

6—Ручка регулировки мощности.
