17
Getting started
GB

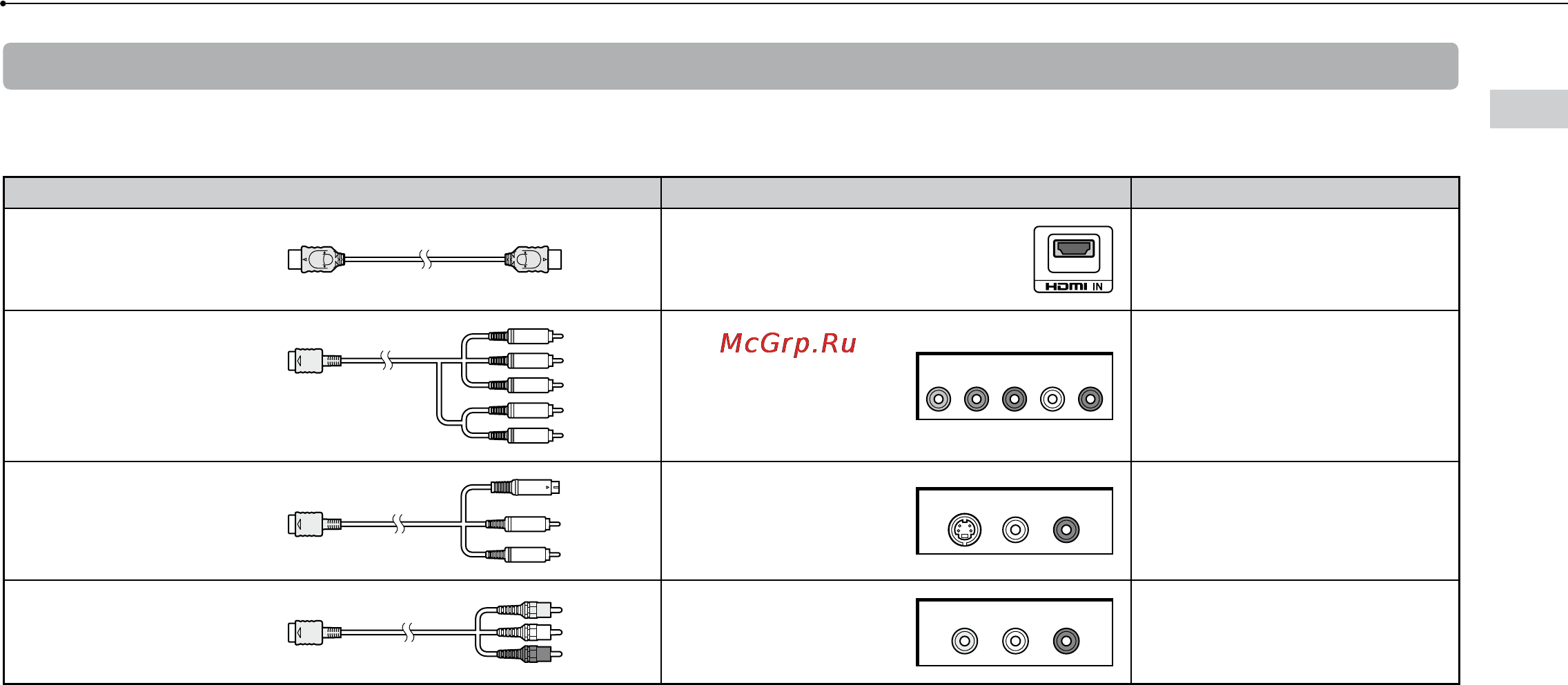

Video output cable types
The resolution displayed on the TV varies depending on the input connectors on the TV and the type of cable in use. Select a cable to match the TV
in use.
Cable type Input connector on the TV Supported video modes*¹
HDMI Cable*²
(sold
separately)
HDMI IN connector
1080p / 1080i / 720p / 576p
Component AV Cable*
4
(sold separately)
Component VIDEO IN
connector
Y L RPR/CRPB/CB
COMPONENT VIDEO IN AUDIO IN
1080p / 1080i / 720p / 576p / 576i*
3
S VIDEO Cable
(sold separately)
S VIDEO IN connector
S VIDEO L
-
AUDIO
-
R
576i*
3
AV Cable
(supplied)
VIDEO IN connector
(composite)
VIDEO L
-
AUDIO
-
R
576i*
3
*
1
Depending on the type of TV or content to be played, some video modes may not be supported.
*
2
Connect the system to the TV using an HDMI cable (sold separately). An HDMI cable can output both video and audio and enables you to enjoy digital-quality
video and audio.
*
3
The video output setting on the system will display as [Standard (PAL)].
*
4
When the PS3™ system is connected to a TV using a component AV cable, analogue high-definition output is restricted to comply with the copyright protection
technology used by Blu-ray (AACS). BD video software (BD-ROM) and BDs recorded with copyright-protected video content are output at interlaced standard
definition (SD) resolution.
