PanDECT BT-100 [15/19] Блокируемая цепь
![PanDECT BT-100 [15/19] Схема](/views2/1229505/page15/bgf.png)
2928
Подробное руководство - www.manuals.alarmtrade.ru
Руководство по эксплуатации и монтажуИммобилайзер Pandect BT-1OO
ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДКЛЮ-
ЧЕНИЕ ОХРАННОЙ СИСТЕМЫ, ИМЕЮЩЕЙ ПОВРЕЖ-
ДЕНИЯ ВЫХОДНЫХ КАБЕЛЕЙ.
ВНИМАНИЕ! ДЛЯ УСТАНОВКИ КОМПОНЕНТОВ СИСТЕ-
МЫ СЛЕДУЕТ ВЫБИРАТЬ МЕСТА, ИСКЛЮЧАЮЩИЕ
СЛУЧАЙНОЕ ИХ МЕХАНИЧЕСКОЕ ПОВРЕЖДЕНИЕ И
ПОПАДАНИЕ ВНУТРЬ АГРЕССИВНЫХ ЖИДКОСТЕЙ И
ВОДЫ.
ВНИМАНИЕ! ИММОБИЛАЙЗЕР ЯВЛЯЕТСЯ НЕОБ-
СЛУЖИВАЕМЫМ УСТРОЙСТВОМ. ЗАПРЕЩАЕТСЯ
РАЗБИРАТЬ ЕГО КОРПУС. В СЛУЧАЕ ОТКАЗА В
РАБОТЕ РЕМОНТ ДОЛЖЕН ПРОИЗВОДИТЬСЯ В
СПЕЦИАЛИЗИРОВАННЫХ МАСТЕРСКИХ.

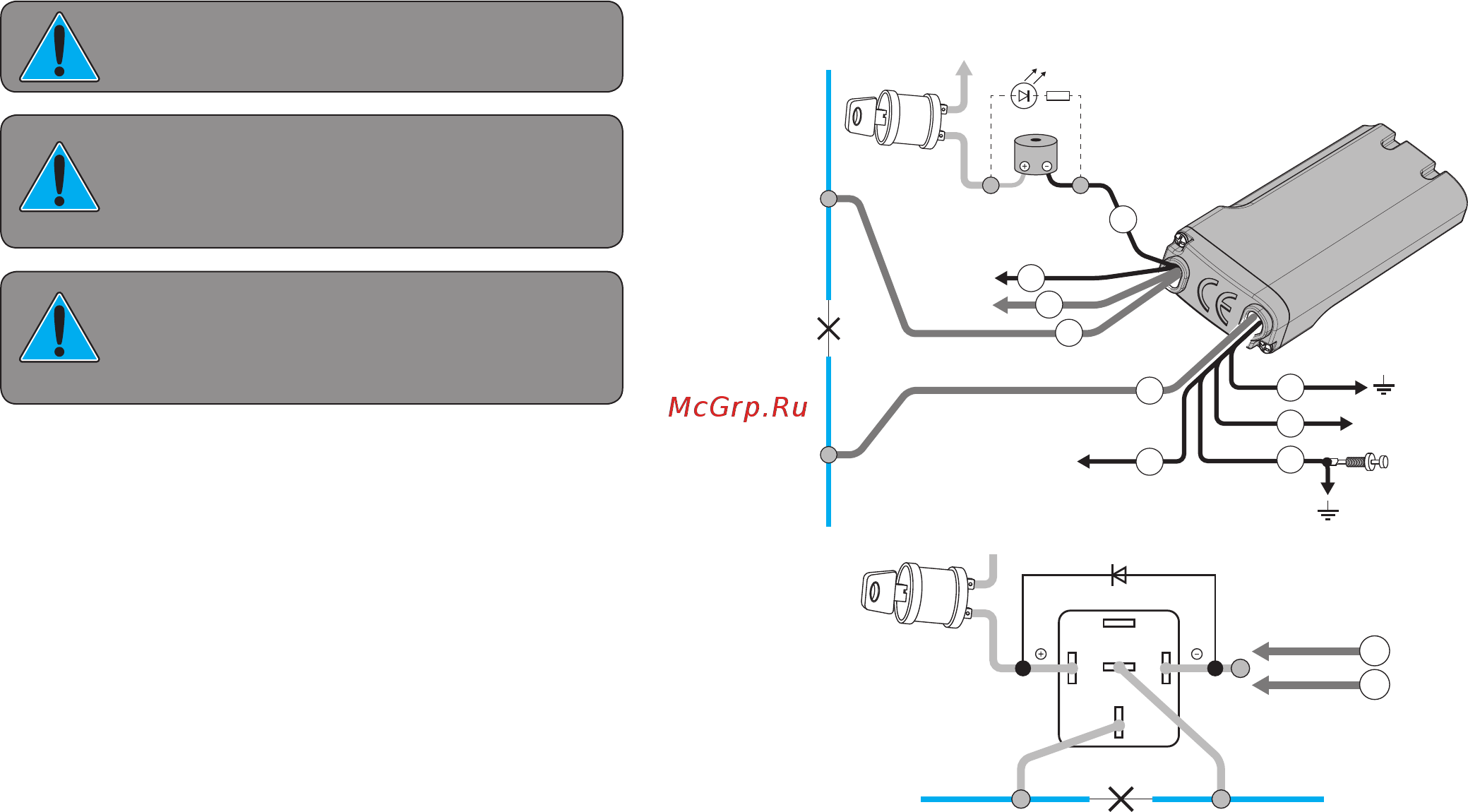

Схема
NC
+12V
+12V
NO
Статусный
выход
Кодовый канал
Концевик
двери
водителя
Красный
Светодиод
Биппер
1K
Черный
COM
Блокируемая цепь
max 20A
nom 10A
1
5
8
3
9
7
6
2
4
87
86 85
30
87А
+12V
Зажигание
NO
NCCOM
Блокируемая цепь
7
Статусный выход
«по факту блокировки»
9
