Electrolux eafm - 120t [5/12] Электрическое подключение
![Electrolux eafm - 120t [5/12] Электрическое подключение](/views2/1229529/page5/bg5.png)
Элемент для таймера выделен на плате
обозначением:
Элемент для датчика влажности выделен
обозначением:
Электрическое подключение
Подключение должно производиться
квалифицированным персоналом
соответствующими инструментами согласно
схемам соединений и действующим правилам.
Необходимо:
• проверить соответствие электрической сети
данным, указанным на устройстве;
• проверить электрические провода и соеди-
нения на соответствие требованиям элек-
тробезопасности.
Вентиляторы имеют двойную изоляцию и не
нуждаются в заземлении.
вентиляторы 5
L
N
N L
~230 В
SL
двигатель
L
плата таймера
и гигростата
N
N L
~230 В
SL
двигатель
Для того чтобы вентилятор с таймером подключить
как обычный вентилятор, необходимо произвести
следующие соединения.
Шаг 1. Подключить фазный провод через
выключатель на клемму L вентилятора (рис.1).
Шаг 2. Подключить нулевой провод на клемму N
вентилятора (рис. 2).
Шаг 3. Поставить перемычку между клеммами L и
SL вентилятора (рис. 3).
После такого подключения вентилятор будет
включаться/выключаться в зависимости от
положения выключателя.
Рисунок 1 Рисунок 2 Рисунок 3

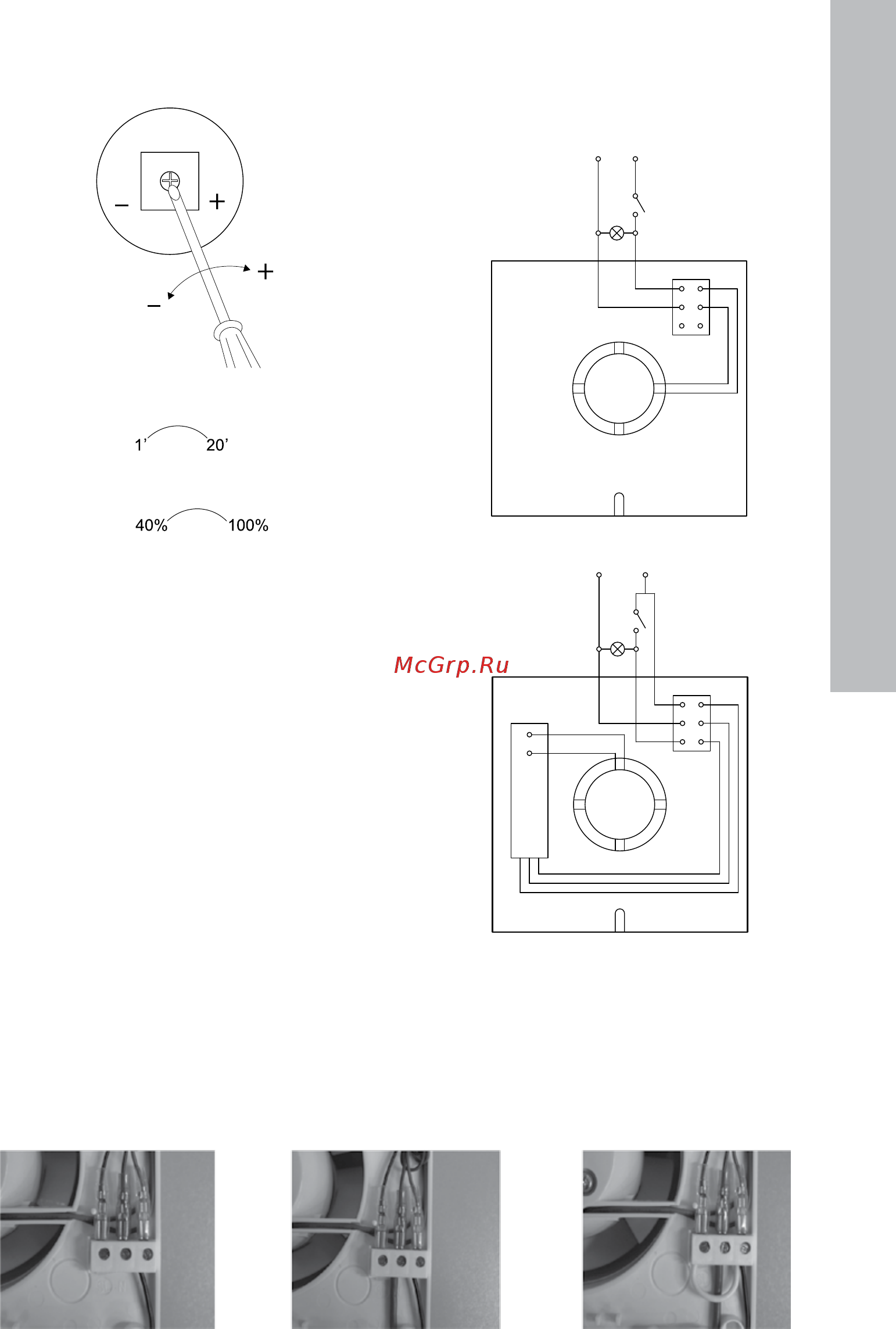

Схемы электрических соединений
Модель без таймера
Модели с таймером (и гигростатом)
Внимание! На клеммы L и SL должна
приходить фаза (не ноль).
