Electrolux eafm - 100t [5/12] Электрическое подключение

вентиляторы 5

Элемент для таймера выделен на плате

обозначением:

Элемент для датчика влажности выделен

обозначением:

Электрическое подключение

Подключение должно производиться

квалифицированным персоналом

соответствующими инструментами согласно

схемам соединений и правилам ПУЭ.

Необходимо:

• проверить соответствие электрической сети

данным, указанным на установке;

• проверить электрические провода и соеди-

нения на соответствие требованиям элек-

тробезопасности.

Вентиляторы имеют двойную изоляцию и не

нуждаются в заземлении.

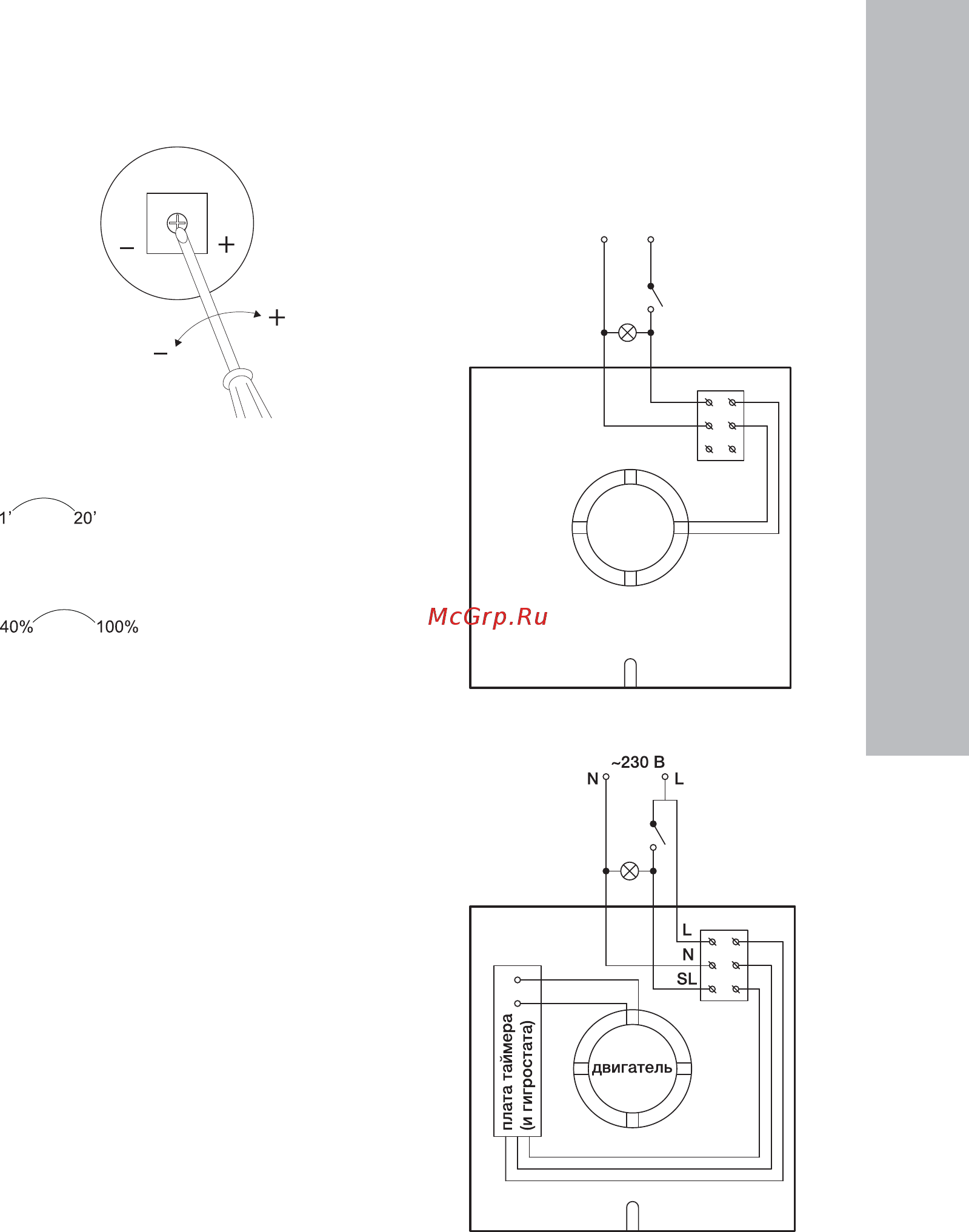

Схемы электрических соединений

Модель без таймера

Модели с таймером (и гигростатом)

Внимание! На клеммы L и SL должна

приходить фаза (не ноль).
