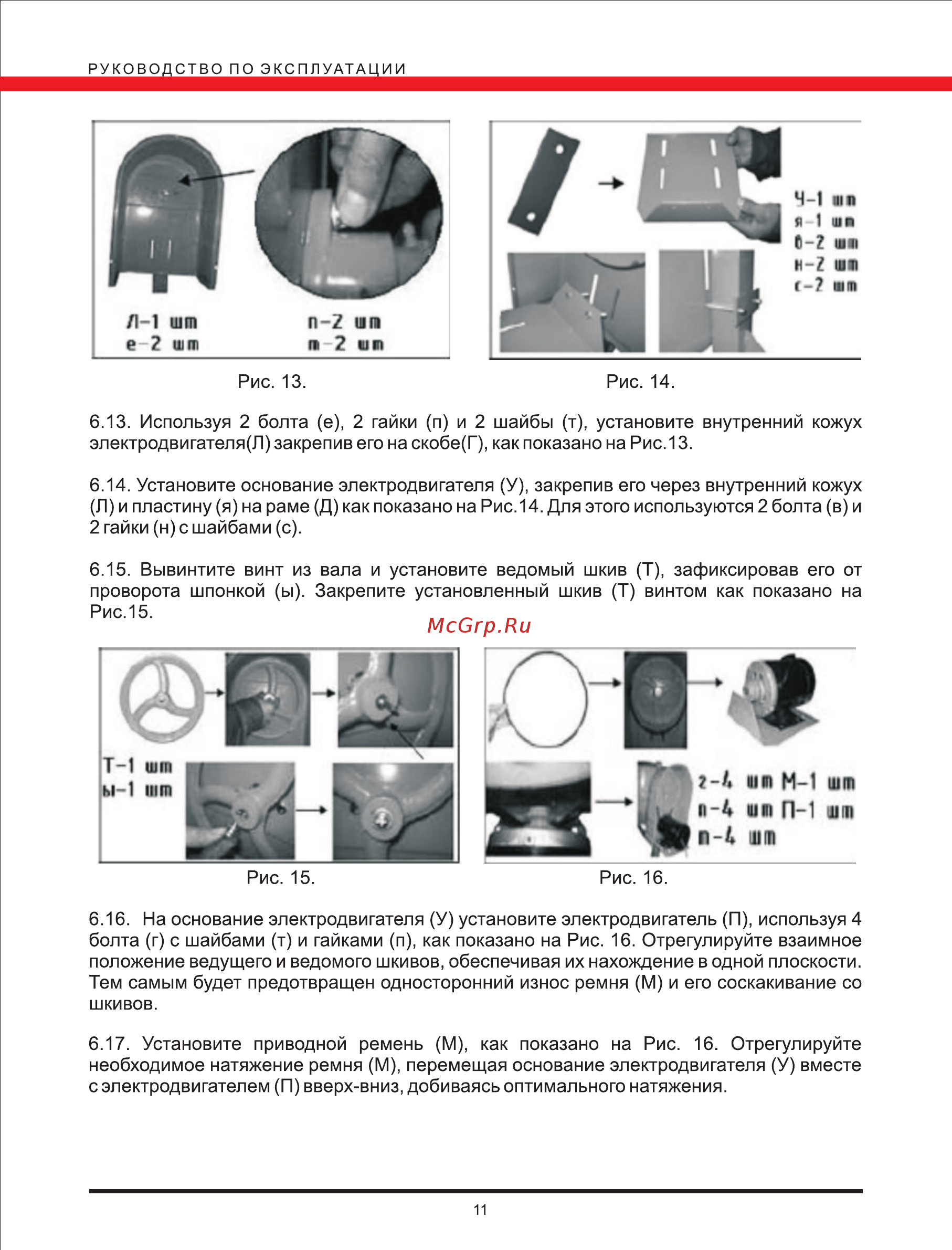

Рис 13 Рис 14 6 13 Используя 2 болта е 2 гайки п и 2 шайбы т установите внутренний кожух электродвигателя Л закрепив его на скобе Г как показано на Рис 13 6 14 Установите основание электродвигателя У закрепив его через внутренний кожух Л и пластину я на раме Д как показано на Рис 14 Для этого используются 2 болта в и 2 гайки н с шайбами с 6 15 Вывинтите винт из вала и установите ведомый шкив Т зафиксировав его от проворота шпонкой ы Закрепите установленный шкив Т винтом как показано на Рис 15 шт М 1 шт п 4 шт П 1 шт п 4 шт Рис 15 Рис 16 6 16 На основание электродвигателя У установите электродвигатель П используя 4 болта г с шайбами т и гайками п как показано на Рис 16 Отрегулируйте взаимное положение ведущего и ведомого шкивов обеспечивая их нахождение в одной плоскости Тем самым будет предотвращен односторонний износ ремня М и его соскакивание со шкивов 6 17 Установите приводной ремень М как показано на Рис 16 Отрегулируйте необходимое натяжение ремня М перемещая основание электродвигателя У вместе с электродвигателем П вверх вниз добиваясь оптимального натяжения 11
