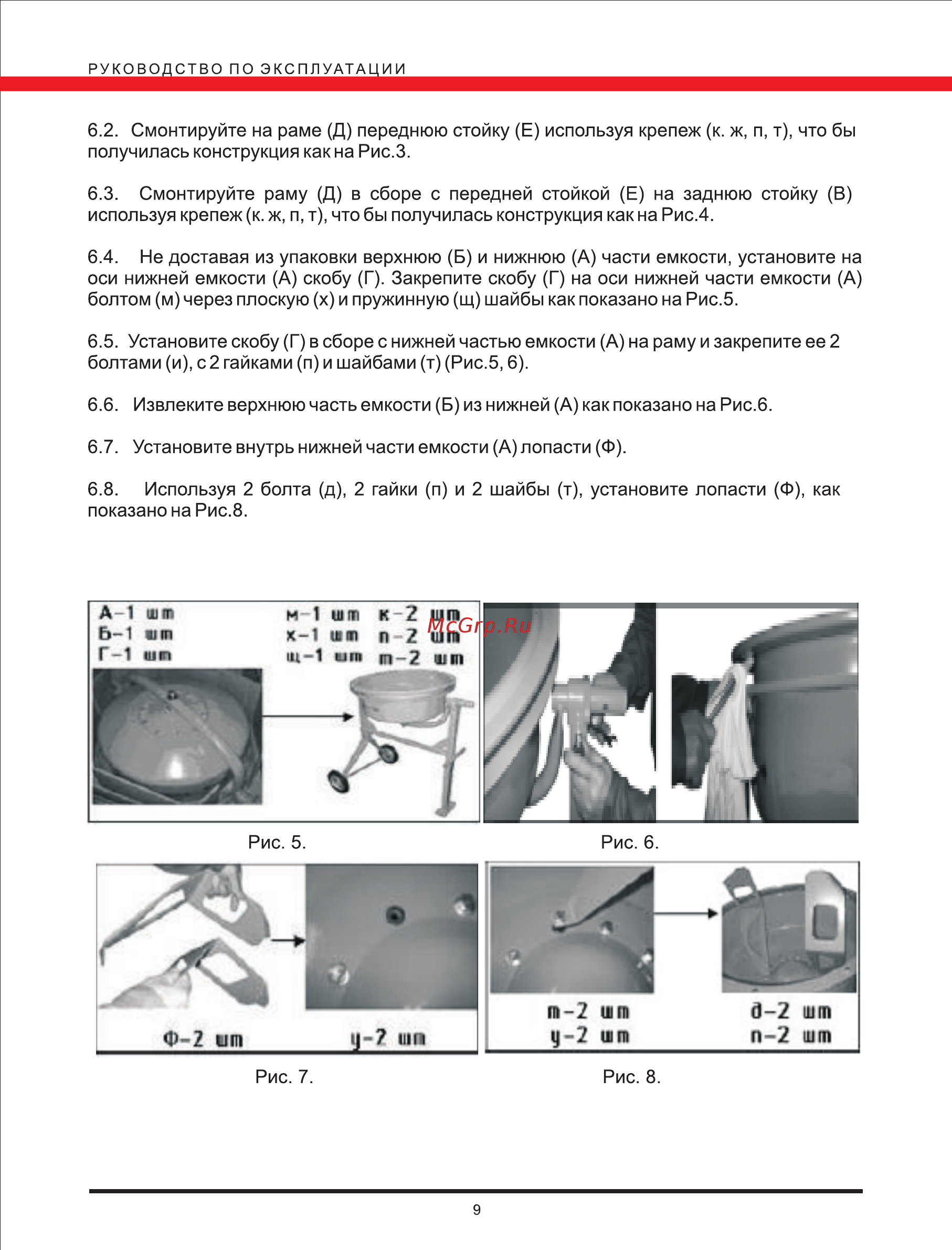

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6 2 Смонтируйте на раме Д переднюю стойку Е используя крепеж к ж п т что бы получилась конструкция как на Рис З 6 3 Смонтируйте раму Д в сборе с передней стойкой Е на заднюю стойку В используя крепеж к ж п т что бы получилась конструкция как на Рис 4 6 4 Не доставая из упаковки верхнюю Б и нижнюю А части емкости установите на оси нижней емкости А скобу Г Закрепите скобу Г на оси нижней части емкости А болтом м через плоскую х и пружинную щ шайбы как показано на Рис 5 6 5 Установите скобу Г в сборе с нижней частью емкости А на раму и закрепите ее 2 болтами и с 2 гайками п и шайбами т Рис 5 6 6 6 Извлеките верхнюю часть емкости Б из нижней А как показано на Рис 6 6 7 Установите внутрь нижней части емкости А лопасти Ф 6 8 Используя 2 болта д 2 гайки п и 2 шайбы т установите лопасти Ф как показано на Рис 8 Рис 5 Рис 6 Рис 7 Рис 8 9
