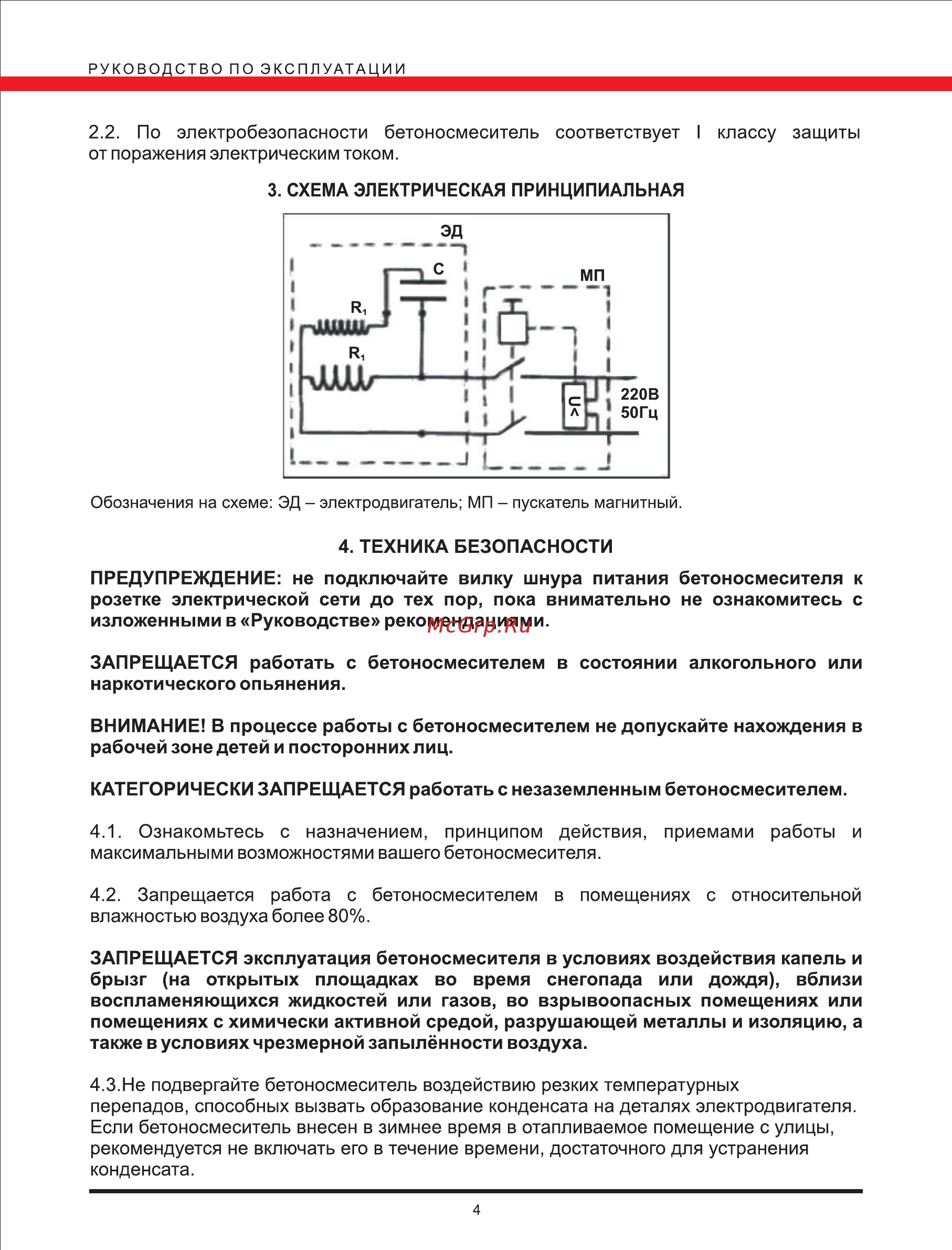

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2 2 По электробезопасности бетоносмеситель соответствует I классу защиты от поражения электрическим током 3 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ Обозначения на схеме ЭД электродвигатель МП пускатель магнитный 4 ТЕХНИКА БЕЗОПАСНОСТИ ПРЕДУПРЕЖДЕНИЕ не подключайте вилку шнура питания бетоносмесителя к розетке электрической сети до тех пор пока внимательно не ознакомитесь с изложенными в Руководстве рекомендациями ЗАПРЕЩАЕТСЯ работать с бетоносмесителем в состоянии алкогольного или наркотического опьянения ВНИМАНИЕ В процессе работы с бетоносмесителем не допускайте нахождения в рабочей зоне детей и посторонних лиц КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ работать с незаземленным бетоносмесителем 4 1 Ознакомьтесь с назначением принципом действия максимальными возможностями вашего бетоносмесителя 4 2 Запрещается работа с бетоносмесителем влажностью воздуха более 80 в приемами помещениях с работы и относительной ЗАПРЕЩАЕТСЯ эксплуатация бетоносмесителя в условиях воздействия капель и брызг на открытых площадках во время снегопада или дождя вблизи воспламеняющихся жидкостей или газов во взрывоопасных помещениях или помещениях с химически активной средой разрушающей металлы и изоляцию а также в условиях чрезмерной запылённости воздуха 4 3 Не подвергайте бетоносмеситель воздействию резких температурных перепадов способных вызвать образование конденсата на деталях электродвигателя Если бетоносмеситель внесен в зимнее время в отапливаемое помещение с улицы рекомендуется не включать его в течение времени достаточного для устранения конденсата 4
