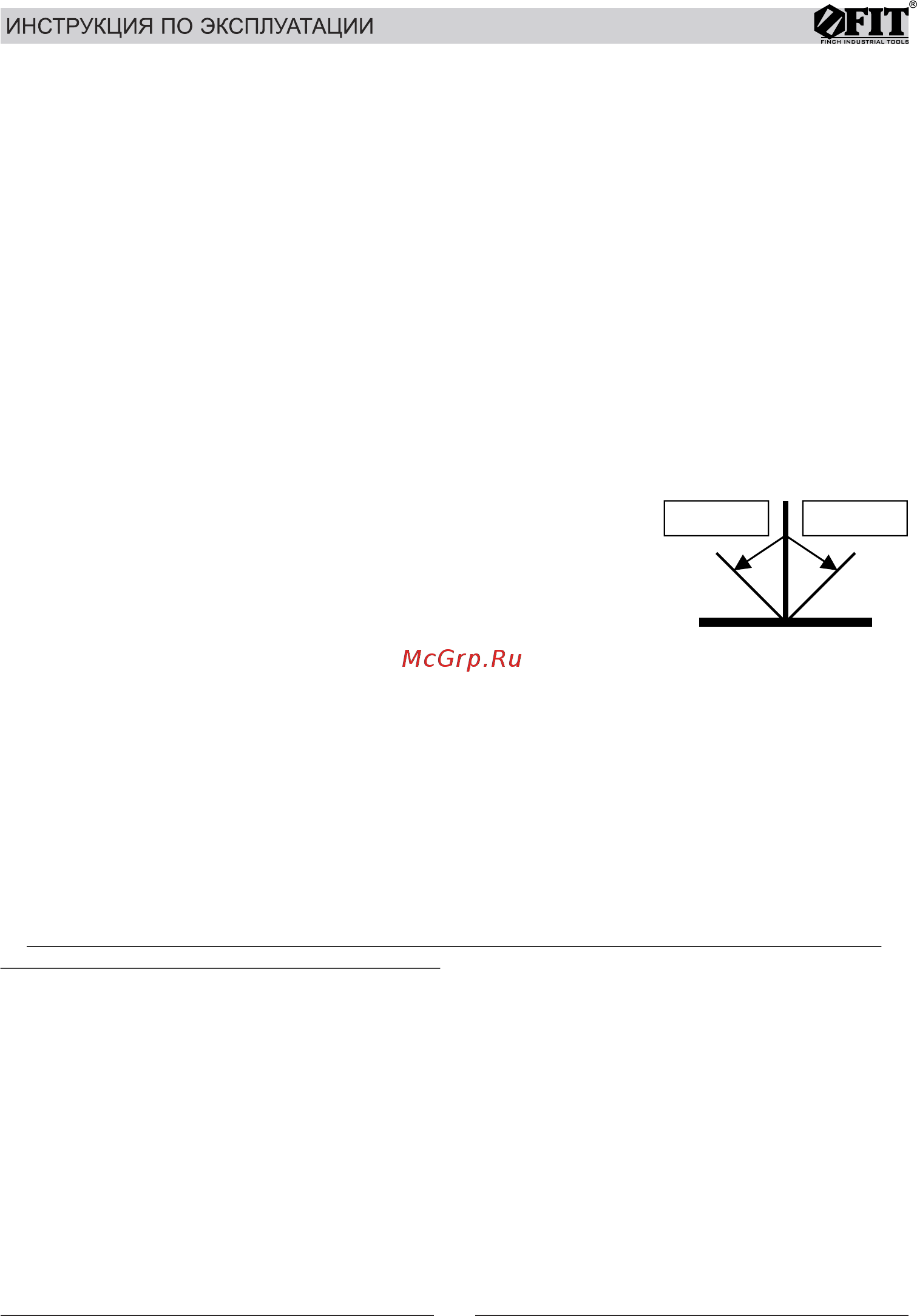

Fit JS-500 (80347) [7/9] Страница7

Включение/Выключение

Включение

џ Нажмите кнопку выключателя 3 (см. рис.1). Лобзик включится;

џ Для продолжительной работы можно зафиксировать включение, для чего необходимо нажать

кнопку фиксатора 2. Теперь кнопку выключателя, а затем и фиксатора, можно отпустить.

Выключение

џ Просто отпустите кнопку выключателя 3 или, нажмите и отпустите ее, если предварительно

была нажата кнопка фиксатора 2.

Регулировка частоты хода

Лобзик имеет электронный блок плавной регулировки частоты хода. Регулировка

осуществляется с помощью колеса 1 (см. рис.1) в диапазоне 500 - 3000 ход/мин. На колесе

нанесены цифры, причем минимальной частоте хода соответствует положение “1”, а максимальной

- “6”.

Регулировка торцевого угла пропила

Регулировка торцевого угла пропила (кромки) осуществляется

изменением угла плоск ости подошвы 9 (см. рис. 1) относительно

плоскости полотна. Для этого отпустите болты 10 крепления подошвы

с помощью шестигранного ключа, выставьте необходимый угол и

вновь затяните болты. На станине имеются риски, позволяющие

О О О О

выставить фиксированные значения угла 0 ,15 ,30 ,45 по часовой

стрелке или против часовой стрелки. При поставке установлен угол 0 .

Маятниковый механизм

Регулировка угла режущей кромки полотна осуществляется переключателем 8 (см. рис. 1) на

четыре положения.

1. Положение “0”. В этом положении угол между плоскостью кромки полотна, опирающейся на

направляющий ролик 7 и плоскостью подошвы постоянен и равен приблизительно 96 .

2. Положения “1” - “3”. В этих положениях переключателя угол между плоскостью кромки

полотна, опирающейся на направляющий ролик, и плоскостью подошвы переменный и зависит от

положения полотна. В верхней мертвой точке полотна угол приблизительно равен 96 , а в нижней

мертвой точке (н. м. т.) полотна зависит от положения переключателя и минимален в положении

“3” (приблизительно 90 ). Чем меньше угол в н. м. т., тем меньше нагрузка на двигатель

лобзика.

Таким образом, выбор положения переключателя 8 определяется толщиной и механическими

характеристиками обрабатываемого материала.

Первое включение

џ Установите и надежно закрепите полотно;

џ Включите лобзик и дайте ему поработать без нагрузки около трех минут.

Внимание! Некоторое время возможно повышенное искрение щеток, т. к. происходит их

притирание к коллектору, а из вентиляционных прорезей корпуса могут вылетать мелкие

фрагменты смазки;

џ Проверьте регулировки частоты хода и маятникового механизма. Выключите лобзик. Выньте

вилку к абеля из электророзетки;

џ Проверьте регулировку торцевого угла пропила (кромки);

џ Если проверки прошли успешно можете приступать к работе.

џ В противном случае обратитесь за консультацией в торгующую организацию или сервисный

центр.
