Gorenje BC7446AX [52/56] Подключение варочной панели к духовке подключение варочной панели к духовке
![Gorenje BC7446AX [52/56] Подключение варочной панели к духовке подключение варочной панели к духовке](/views2/1023126/page52/bg34.png)
267632
• Во время прикручивания не затягивайте винты слишком
туго, так как можно повредить стенки кухонного шкафа и
эмаль на духовке.
Производить подключение может только
квалифицированный специалист.
ВНИМАНИЕ!
Перед любым вмешательством отключите прибор от
электросети!
• Встраиваемая зависимая духовка может функционировать
в комбинации со встраиваемой зависимой варочной
панелью только с системой соединений, определяемой
производителем.
• Варочная панель подключается к духовке с помощью
двух коннекторных соединений. Коннекторы находятся на
проводах конфорок, гнезда для коннекторов находятся на
корпусе духовки, за панелью управления.
• Подключение выполняется без использования
инструментов. Вставьте коннекторы в соответствующие
гнезда.
• После подключения включите все нагревательные
элементы на 3 минуты, чтобы проверить их работу.
Убедитесь, что вы подключаете соответствующую
пару контактов (коннектор вставляется в гнездо
легким нажатием). Если вы ошибочно попытаетесь
соединить несоответствующую пару контактов,
это будет физически невозможно. В таком случае
вставьте коннектор в соседнее гнездо.
Заземление варочной панели
Заземление производится с помощью кабельного
наконечника заземляющего провода (провод имеет желто-
зеленый цвет), которым на заводе оборудована варочная
панель.
Наконечник провода заземления закрепите зубчатой шайбой
и гайкой на заземляющую клемму на корпусе духовки.
Заземляющая клемма обозначена знаком заземления

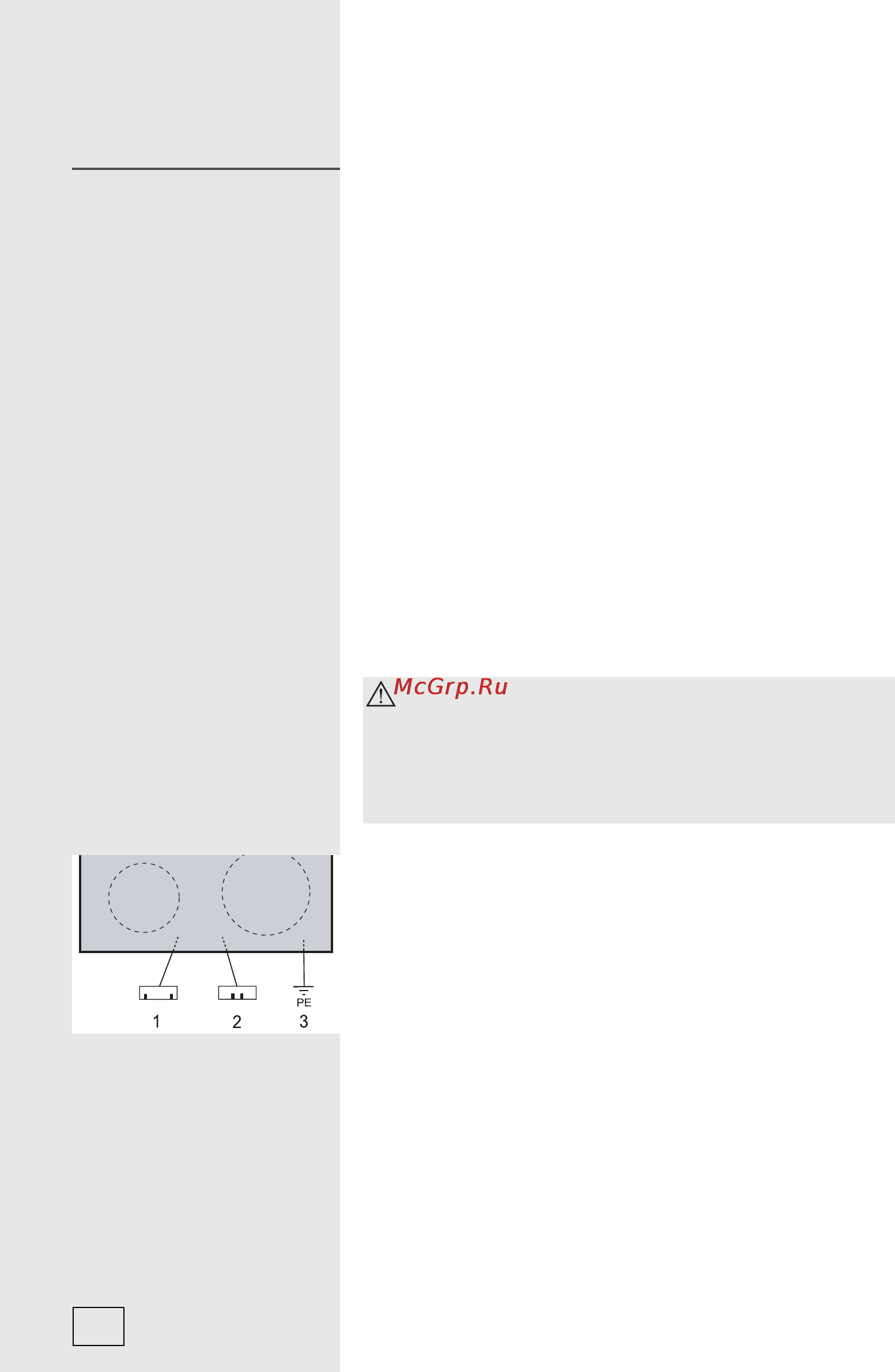

1 - коннектор
2 - коннектор
3 - желто-зеленый провод заземления с кабельным
наконечником
Подключение варочной
панели к духовке
Подключение варочной
панели к духовке
52
