Jet 5gt 25225006 [2/2] Список деталей каретка jet тип gt

2

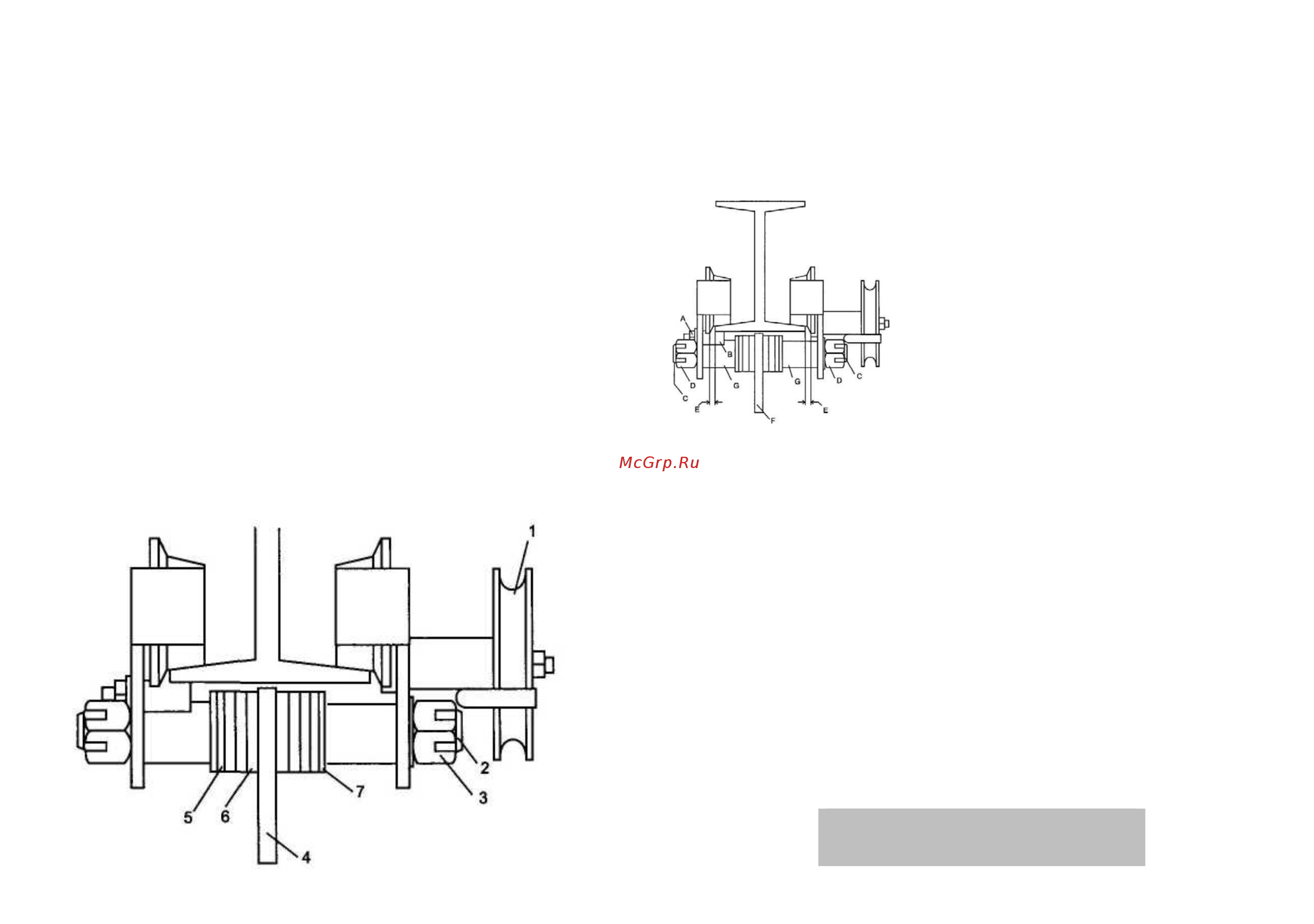

Список деталей: каретка JET тип GT

№ артикул обозначение (англ.) обозначение (русск.) размер кол-во

1 ... 0.5GBT-16 Hand Wheel маховик 0.5 т 1

..... 1GBT-16 Hand Wheel маховик 1 т 1

..... 2GBT-16 Hand Wheel маховик 2 и 3 т 1

..... 5GBT-16 Hand Wheel маховик 5 т 1

..... 10GBT-16 Hand Wheel маховик 10 т 1

2 ... 0.5GBT-23 Split Pin шплинт 0.5 т 2

..... 1GBT-23 Split Pin шплинт 1 т 2

..... 2GBT-23 Split Pin шплинт 2 и 3 т 2

..... 5GBT-23 Split Pin шплинт 5 т 2

..... 10GBT-23 Split Pin шплинт 10 т 2

3 ... 0.5GBT-26 Nut гайка 0.5 т 2

..... 1GBT-26 Nut гайка 1 т 2

..... 2GBT-26 Nut гайка 2 и 3 т 2

..... 5GBT-26 Nut гайка 5 т 2

..... 10GBT-26 Nut гайка 10 т 2

4 ... 0.5GBT-29 Hanger Plate скоба 0.5 т 1

..... 1GBT-29 Hanger Plate скоба 1 т 1

..... 2GBT-29 Hanger Plate скоба 2 и 3 т 1

..... 5GBT-29 Hanger Plate скоба 5 т 1

..... 10GBT-29 Hanger Plate скоба 10 т 1

5 ... 0.5GT-31 Adjusting Washer(8mm) регулировочная шайба 0.5 т 8

..... 1GT-31 Adjusting Washer - 8mm регулировочная шайба 1 т 14

..... 2GT-31 Adjusting Washer - 8mm регулировочная шайба 2 т 12

..... 3GT-31 Adjusting Washer - 8mm регулировочная шайба 3 т 8

..... 5GT-31 Adjusting Washer - 8(10)mm) регулировочная шайба 5 т 6(2)

..... 10GT-31 Adjusting Washer - 8(10)mm) регулировочная шайба 10 т 8(2)

6 ... 0.5GT-32 Adjusting Washer - 2mm регулировочная шайба 0.5 т 7

..... 1GT-32 Adjusting Washer - 2mm регулировочная шайба 1 т 5

..... 2GT-32 Adjusting Washer - 2mm регулировочная шайба 2 т 10

..... 3GT-32 Adjusting Washer - 2mm регулировочная шайба 3 т 7

..... 5GT-32 Adjusting Washer - 2mm регулировочная шайба 5 т 15

..... 10GT-32 Adjusting Washer - 2mm регулировочная шайба 10 т 10

7 ... 0.5GT-33 Adjusting Washer - 1mm регулировочная шайба 0.5 т 2

..... 1GT-33 Adjusting Washer - 1mm регулировочная шайба 1 т 2

..... 2GT-33 Adjusting Washer - 1mm регулировочная шайба 2т 2

..... 3GT-33 Adjusting Washer - 1mm регулировочная шайба 3 т 2

..... 5GT-33 Adjusting Washer - 1mm регулировочная шайба 5т 2

..... 10GT-33 Adjusting Washer - 1mm регулировочная шайба 10 т 2

ВНИМАНИЕ

1. Балка должна быть надежно зафиксирована и должна выдерживать массу каретки и груза. Не

устанавливайте каретку на балки неизвестной грузоподъёмности.

2. Не устанавливайте каретку на повреждённые или деформированные балки.

3. Каретки JET предназначены для использования с талями такой же грузоподъемности. Никогда не

используйте таль с грузоподъемностью больше, чем грузоподъемность каретки.

4. Никогда не фиксируйте груз прямо к каретке. Груз должен быть расположен по центру под талью /

кареткой.

5. Перед перемещением убедитесь, что груз надежно зафиксирован.

6. Никогда не поднимайте груз на большую высоту, чем необходимо.

7. Всегда следуйте указаниям в инструкции.

8. Не работайте в состоянии алкогольного или наркотического опьянения или под воздействием

медикаментов.



1. Открутите гайку «А» и втулку «В».

2. Вытащите шплинт «С» и гайки «D».

3. Каретку необходимо устанавливать на балку с зазором (между балкой и

фланцем колеса) минимум 0,6 мм и максимум 3,2 мм. См. «Е» на рисунке с

обеих сторон балки.

4. Чтобы увеличить ширину каретки, снимите регулировочные шайбы с оси и

установите между скобой "F" и дистанционной втулкой "G". Примечание:

регулировочные шайбы необходимо перемещать наборами с каждой стороны

скобы, а скоба должна быть расположена по центру между боковыми

пластинами каретки.

5. После регулировки ширины каретки установите регулировочные шайбы на

ось снаружи боковой пластины напротив ручной цепи. Установите гайки «D»

и шплинты «C». Не перетяните гайки. Затяните гайки и снова ослабьте,

чтобы выровнять гайки с отверстиями для шплинта в оси.

6. Вставьте шплинт через две гайки и загните один конец шплинта.

7. Проверьте зазор «Е» и отрегулируйте, если необходимо.

8. Установите втулку «В» и гайку «А». Установите втулку как можно ближе к

балке, но помните, что втулка не должна касаться балки.

ГАРАНТИЙНЫЕОБЯЗАТЕЛЬСТВА

1. Гарантийныйсрокдвагодасодняпродажи

2. Гарантийный,атакженегарантийныйипослегарантийныйремонтпроизводитсятольковсервисныхцентрах,указанныхвэтомгарантийномталоне,или

авторизованныхсервисныхцентрах.

3. Послеполнойвыработкиресурсаоборудованиярекомендуетсясдатьеговсервис‐центрдляпоследующейутилизации.

4. Гарантияраспространяетсятольконапроизводственныедефекты,выявленныевпроцессеэксплуатацииоборудованиявпериодгарантийногосрока.

5. Вгарантийныйремонтпринимаетсяоборудованиеприобязательномналичииправильнооформленныхдокументов:гарантийноготалона,

согласованногоссервисцентромобразцасуказаниемзаводскогономера,датыпродажи,штампомторговойорганизациииподписьюпокупателя,

атакжеприналичиикассовогочека,свидетельствующегоопокупке.

6. Гарантиянераспространяетсяна:

• Сменныепринадлежности(аксессуары),например:свёрла,буры,патроны,подошвышлифовальныхмашинит.п.(см.списоксменныхпринадлежностей

(аксессуаров))JET.

• Быстроизнашивающиесядетали,например:угольныещётки,приводныеремни,защитныекожухи,направляющиеиподающиерезиновыеролики,

подшипники,зубчатыеремнииколёсаидр.(см.инструкциюпооценкегарантийностииремонтаоборудованиеJET).Заменаихявляетсяплатнойуслугой.

• ОборудованиеJETсостёртымполностьюиличастичнозаводскимномером.

• Шнурыпитания.Вслучаеповреждённойизоляциизаменашнурапитанияобязательна.

7. Гарантийныйремонтнеосуществляетсявследующихслучаях:

• Прииспользованииоборудованиянепоназначению,указанномувинструкциипоэксплуатации

• Примеханическихповрежденияхоборудования

• Привозникновениинедостатковиз‐задействиятретьихлиц,непреодолимойсилы,атакжеиз‐занеблагоприятныхатмосферныхилииныхвнешних

воздействийнаизделие,таких,какдождь,снег,повышеннаявлажность,нагрев,агрессивныесредыидр.

• Приестественномизносеоборудования(полнаявыработкаресурса,сильноевнутреннееиливнешнеезагрязнение,ржавчина)

• Привозникновенииповрежденийиз‐занесоблюденияпредусмотренныхинструкциейусловийэксплуатации(см.главу«Указанияпотехнике

безопасности»)

• Припорчеоборудованияиз‐заскачковнапряжениявэлектросети

• Припопаданиивоборудованиепостороннихпредметов,например,песка,камней,насекомых,материаловиливеществ,неявляющихсяотходами,

сопровождающимиприменениепоназначению

• Приповрежденииизделиявследствиенесоблюденияправилхранения,указанныхвинструкции(см.главу«Указанияпотехникебезопасности»)

• Послепопытоксамостоятельноговскрытия,ремонта,внесенияконструктивныхизменений,смазкиизделия

• Приповрежденииизделияиз‐занебрежнойтранспортировки.Оборудованиедолжноперевозитьсявсобранномвидевупаковке,предотвращающей

механическиеилииныеповрежденияизащищающейотнеблагоприятноговоздействияокружающейсреды(см.такжеглаву«Указанияпотехнике

безопасности»винструкции)

8. Гарантийныйремонтчастичноилиполностьюразобранногооборудованияисключен.

9. Профилактическоеобслуживаниеоборудования,например,чистка,промывка,смазка,впериодгарантийногосрокаипосленегоявляетсяплатнойуслугой.

10. Срокслужбыизделия,установленныйвсоответствиисдействующимроссийскимзаконодательством–5(пять)лет.Приусловииправильнойэксплуатации

всоответствиисинструкцией,оборудованиеJETможетуспешноработатьвтечениемногихлетсверхуказанногосрока.

11. Поокончаниисрокаслужбырекомендуетсяобратитьсявсервис‐центрдляпрофилактическогоосмотраоборудования.

Подтверждаю,чтоприпокупкеоборудованиебылопроверено,

полностьюукомплектованоиимеетбезупречныйвнешнийвид.



Датапокупки:_____________________Подписьпокупателя:____________________

Повсемвопросамгарантии,техническогоисервисногообслуживанияиконсультацийпоработеоборудованияобращайтеськВашемупродавцу.

ЦентральнаясервиснаяслужбавМоскве(495) 6321302

ВСанктПетербурге(812)3343329
