Lifan lf200gy-5 [12/32] Блок переключателей на левой стороне руля
![Lifan lf200gy-5 [12/32] Блок переключателей на левой стороне руля](/views2/1233683/page12/bgc.png)
12

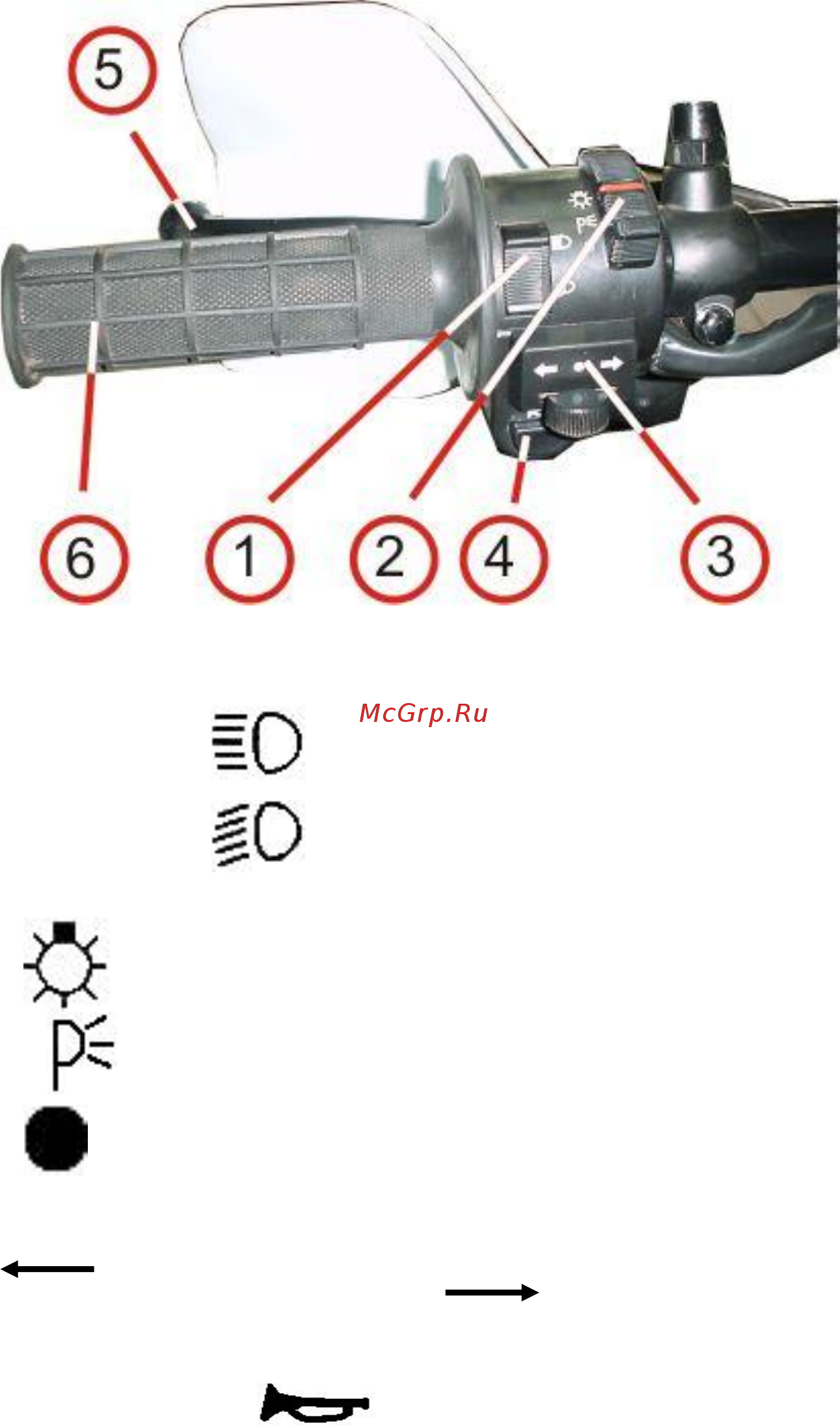

БЛОК ПЕРЕКЛЮЧАТЕЛЕЙ НА ЛЕВОЙ СТОРОНЕ РУЛЯ
Рис. 12
1 - переключатель
дальнего/ближнего
света фары;
2 - переключатель режимов;
3 - переключатель
указателей поворота;
4 - кнопка звукового сигнала;
5 - рычаг сцепления;
6 – левая рукоятка руля.
Переключатель дальнего/ближнего света фары
Положение - включен дальний свет.
Положение - включен ближний свет.
Переключатель режимов
- включена фара, габаритные огни и подсветка приборов;
- включены габаритные огни и подсветка приборов;
- OFF: все выключено.
Переключатель указателя поворота
Для включения сигнала левого поворота переведите переключатель в положение
(L/ЛЕВЫЙ), для включения сигнала правого поворота переведите
переключатель в положение (R/ПРАВЫЙ).
Кнопка звукового сигнала
Нажмите кнопку для включения звукового сигнала.
Рычаг сцепления
Предназначен для разъединения и соединения коленчатого вала с коробкой передач.
