Megger mit525-eu 1001-941 [11/32] Выполнение испытания изоляции

Режим пробоя / прожига

Испытание сопротивления изоляции IR работает ли-

бо в режиме пробоя, либо в режиме прожига.

Режимом по умолчанию является режим пробоя.

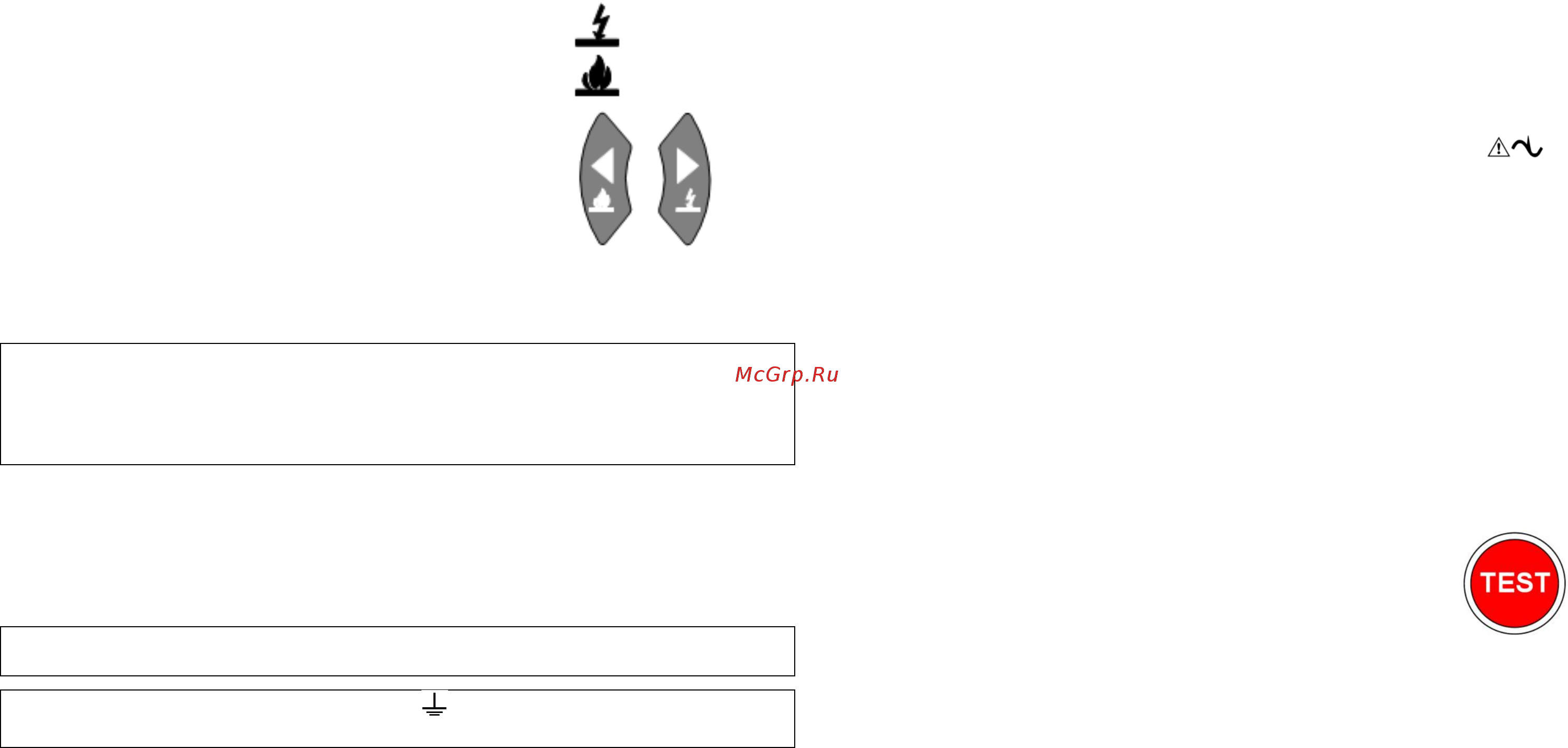

Кнопки со стрелками влево и вправо осуществляют

переключение между режимами прожига и пробоя, ко-

гда выбран диапазон напряжения. Нажмите и удержи-

вайте кнопку влево/прожига, чтобы активировать ре-

жим прожига.

В режиме пробоя испытание автоматически прервётся при обнаружении про-

боя, чтобы предотвратить повреждение изоляции.

Режим прожига отключает обычное обнаружение пробоя, и подача и

с-

пытательного напряжения продолжается после пробоя изоляции.

Это позволяет увидеть местоположение неисправности, а также

акустически обнаружить её, но такое испытание является разру-

шающим.

Чтобы предупредить о возможности нанесения повреждений, устройство из-

даёт два длинных звуковых сигнала при начале испытания, когда активирован

режим прожига.

Выполнение испытания изоляции

Прежде чем выполнять испытание любой реактивной нагрузки, из

о-

ляция должна быть полностью разряжена.

С особой осторожностью необходимо подключать провода к тестируемой

системе. Даже изолированные системы могут создать заряды или наведен-

ные напряжения, поэтому необходимо применять соответствующие правила

техники безопасности.

При подсоединении тестовых проводов перед началом теста любое напряже-

ние 50 В и выше будет обозначаться на дисплее, сопровождаясь прерыви-

стым сигналом (см. Вольтметр, стр. 9). Это особенно необходимо на участках

с электрическими помехами.

При наличии электрических помех ток будет вынужден пойти через внутрен-

ние разрядные резисторы прибора. Если он станет чрезмерным или превысит

паспортные характеристики прибора, то прибору может быть причинен вред.

Прибор MIT1525 разработан для работы в цепях тока до 6 мА с высоким шу-

мом. При обнаружении тока свыше 6 мА прибор воспроизведет частотно-

модулированный звук, который будет сопровождаться символами .

Прибор необходимо немедленно отключить от сети после разряда тестового

напряжения постоянного тока, обеспечить соблюдение правил техники безо-

пасности. (Внимание: могут присутствовать индуцированные напряжения

очень высокого уровня!)

Для безопасности пользователя приборы не допустят начала проверки, если

индуцированное напряжение превышает 6 мА.

Существует возможность отрегулировать испытательное напряжение, ис-

пользуя кнопки со стрелками вверх и вниз, либо до испытания, либо во время

его выполнения. После начала испытания, рекомендуется регулировать на-

пряжение только в течение первых 10 секунд испытания, чтобы предотвра-

тить взаимные помехи с ёмкостным и абсорбционным токами в изоляторе.

Испытание можно запустить путем нажатия и удерживания

кнопки ‘TEST’ в течение примерно 3 секунд. Будет отобра-

жаться таймер, указывающий истёкшее время с начала ис-

пытания. Испытание останавливается нажатием на кнопку

TEST. Сразу после остановки испытания автоматически ини-

циируется разряд изолятора. Индикатор ‘StP’ сообщает пользователю, что

происходит остановка испытания и через несколько секунд будет отображено

значение напряжения на зажимах. Кнопки со стрелками влево и вправо можно

использовать для перемещения между напряжением на зажимах, величиной

последнего испытательного напряжения и заданного диапазона напряжения.

В случае, если напряжение на зажимах ≥50 В, будут отображены величина

напряжения и предупреждение.

15 кВ – клемма рабочего заземления ( ) должна быть подключена к

земле или однопотенциальной клемме заземления.

Пробой

Прожиг
