Измерения сопротивления изоляции свыше 100 ГОм

Измерения до 100 ГОм могут быть выполнены без дополнительных мер пре-

досторожностей, при условии, что испытательные провода достаточно чисты

и сухи. При необходимости защитный провод для ввода Guard может быть

использован для устранения эффектов поверхностной утечки. При измерении

сопротивления выше 100 ГОм испытательные провода не должны касаться

друг друга, или каких-либо других объектов, поскольку это создаст дополни-

тельные пути утечки. Также необходимо избегать острых точек на зажимах

испытательных проводов, поскольку они могут повлечь за собой возникнове-

ние коронного разряда.

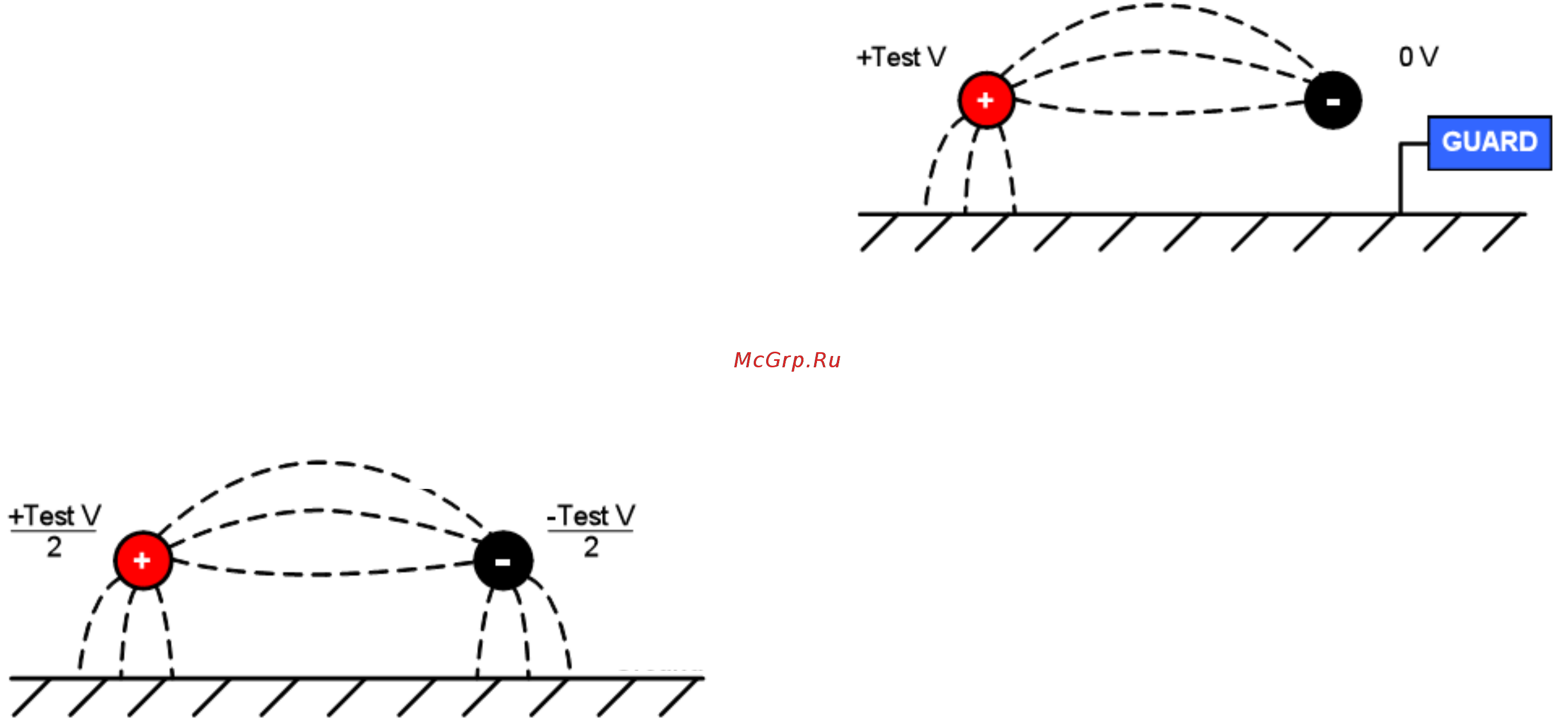

Выход является изолированным, поэтому он будет ‘плавать’ относительно

заземления таким образом, что положительный зажим будет находиться на

положительной половине испытательного напряжения, а отрицательный за-

жим будет находиться на отрицательной половине испытательного напряже-

ния относительно заземления.

Таким образом, утечки происходят между положительным зажимом и зазем-

лением, между отрицательным зажимом и заземлением, и напрямую между

положительным и отрицательными зажимами. Эти утечки оказывают значи-

тельное влияние и могут произойти по воздуху.

Если защитный провод для ввода Guard заземлён, утечка в отрицательный

зажим будет значительно уменьшена, поскольку отрицательный зажим нахо-

дится на той же величине напряжения, что и ввод Guard. Это повысит точ-

ность, поскольку ток, текущий в отрицательный зажим, измеряется прибором

и используется для измерения сопротивления.

Этот метод можно использовать, только если испытываемый объект изолиро-

ван от земли. В данном контексте термин изолирован означает, что положи-

тельный зажим изолирован сопротивлением по крайней мере 5 МОм, или от-

рицательный зажим изолирован сопротивлением по крайней мере 10 кОм.

Наоборот, если положительный зажим заземлён, тогда отрицательный зажим

будет находиться на величине напряжения, равной величине испытательного

напряжения, относительно заземления, что в результате приведёт к увеличе-

нию тока утечки и уменьшению точности измерения.

Таким образом, при выполнении измерений выше 100 ГОм, пользователь

должен заземлять защитный провод для ввода GUARD там, где это возмож-

но, в противном случае могут возникнуть параллельные пути утечки.

В качестве альтернативы доступны дополнительные экранированные прово-

да от компании Megger. При использовании экранированного провода экран

вставляется во ввод Guard, отводя любые токи утечки. В таком случае значи-

тельно повышается точность измерений, выполненных с незаземлённым вы-

ходом, при которых провода могут касаться друг друга или других объектов,

отличных от испытываемого объекта.

Заземление

Test V – испытательное напряжение

Заземление
