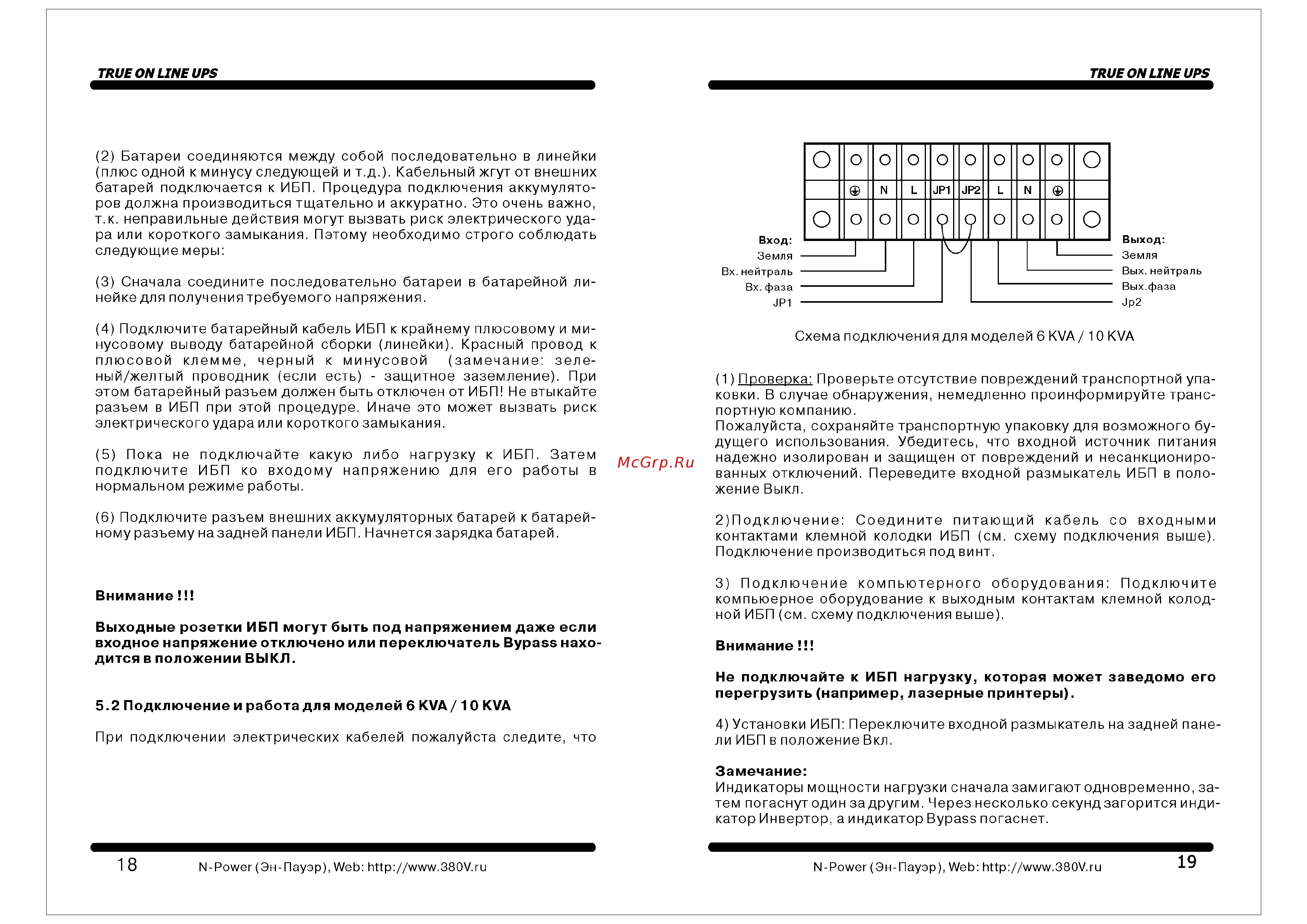

TRUE ON LINE UPS TRUE ON LINE UPS 2 Батареи соединяются между собой последовательно в линейки плюс одной к минусу следующей и т д Кабельный жгут от внешних батарей подключается к ИБП Процедура подключения аккумулято ров должна производиться тщательно и аккуратно Это очень важно т к неправильные действия могут вызвать риск электрического уда ра или короткого замыкания Пэтому необходимо строго соблюдать следующие меры 3 Сначала соедините последовательно батареи в батарейной ли нейке для получения требуемого напряжения 4 Подключите батарейный кабель ИБП к крайнему плюсовому и ми нусовому выводу батарейной сборки линейки Красный провод к плюсовой клемме черный к минусовой замечание зеленый желтый проводник если есть защитное заземление При этом батарейный разъем должен быть отключен от ИБП Не втыкайте разъем в ИБП при этой процедуре Иначе это может вызвать риск электрического удара или короткого замыкания 5 Пока не подключайте какую либо нагрузку к ИБП Затем подключите ИБП ко входому напряжению для его работы в нормальном режиме работы 6 Подключите разъем внешних аккумуляторных батарей к батарейномуразъему назадней панели ИБП Начнется зарядка батарей Внимание Выходные розетки ИБП могут быть под напряжением даже если входное напряжение отключено или переключатель Bypass нахо дится в положении ВЫКЛ 5 2 Подключение и работа для моделей 6 KVA 10 KVA При подключении электрических кабелей пожалуйста следите что Схема подключения для моделей 6 KVA 10 KVA 1 Проверка Проверьте отсутствие повреждений транспортной упа ковки В случае обнаружения немедленно проинформируйте транс портную компанию Пожалуйста сохраняйте транспортную упаковку для возможного бу дущего использования Убедитесь что входной источник питания надежно изолирован и защищен от повреждений и несанкциониро ванных отключений Переведите входной размыкатель ИБП в поло жение Выкл 2 Подключение Соедините питающий кабель со входными контактами клемной колодки ИБП см схему подключения выше Подключение производиться под винт 3 Подключение компьютерного оборудования Подключите компьюерное оборудование к выходным контактам клемной колод ной ИБП см схему подключения выше Внимание Не подключайте к ИБП нагрузку которая может заведомо его перегрузить например лазерные принтеры 4 Установки ИБП Переключите входной размыкатель на задней пане ли ИБП в положение Вкл Замечание Индикаторы мощности нагрузки сначала замигают одновременно за тем погаснут один задругим Через несколько секунд загорится инди катор Инвертор а индикатор Bypass погаснет 18 N Power Эн Пауэр Web http www 380V ru N Power Эн Пауэр Web http www 380V ru 19
