N-Power pro-vision black 6000 [16/18] Приложение 1

Содержание

• 10 kva 1
• On line ups 1
• Pro vision black 1
• V power 1
• Бесперебойного питания 1
• Источники 1
• Введение 2
• Инструкции по безопасности 2 2
• Коммуникационный порт 27 2
• Обслуживание 23 2
• Описание общеупотребимых обозначений 2
• Описание системы 2
• Подключение и работа 14 2
• Приложение 28 2
• Содержание 2
• Технические характеристики 24 2
• Устранение неисправностей 1 2
• Инструкция по безопасности 3
• Подключение 3
• Подключение pro vision black6 1 0 kva lt rm rm lt 3
• Работа 3
• Сервисное обслуживание и устранение неполадок 3
• Транспортировка 3
• Установка 3
• Описание общеупотребимых обозначений 4
• Bypass 5
• Батарея 5
• Вкл ибп 5
• Входное напряжение 5
• Выкл ибп 5
• Выключатель функция 5
• Инвертор 5
• Индикатор функция 5
• Нагрузка батареи 5
• Неисправность 5
• Описание системы 5
• Рис з панель индикации rack mount 5
• Input voltage 6
• Mains in use 6
• N power эн пауэр web http www 80v ru n power эн пауэр web http www 80v ru 6
• System normal 6
• System normal bypass output 6
• Welcome то use online ups 6
• Здесь вы видите параметры входного напряжения напряжение может индицироваться если оно в пределах0 290 в 6
• Ибп работает в инверторном режиме нажмите кнопку циклической смены информации и увидите следующую надпись 6
• Ибп работает в режиме bypass нажмите кнопку циклической смены 6
• Информации и увидите следующую надпись 6
• Нажмите кнопку циклической смены информации и увидите следующую надпись 6
• Подача входного напряжения или первое включение ибп 6
• Ри с 6 панель индикации rack mount 6
• Рис панель индикации 1 6
• Рис панель индикации 2 6
• Содержание жк дисплея при работе ибп 6
• System fault bypass output 7
• System normal battery in use 7
• N power эн пауэр web http www 80v ru 8
• Задняя панель моделей 2 3 kva lt 8
• Задняя панель моделей 2 3 kva rm lt 8
• Задняя панель модели 1 kva lt 8
• Задняя панель модели 10 kva lt 8
• Задняя панель модели 6 kva lt 8
• Задняя панель модели 6 kva rm lt 8
• Во время установки и подключения пожалуйста обратите внимание на номинальный ток источника напряжения 9
• Подключение и работа 9
• Подключение и работа 1 kva 2kva 3 kva 9
• Система должна монтироваться и подключаться только квали фицированным персоналом в соответствии с местными прави лами и нормативами 9
• Устранение неисправностей 12
• Данное устройство не содержит деталей которые требуют обслужи вание пользователем если срок службы аккумуляторных батарей 3 5 лет при температуре 25с подошел к концу их необходимо менять свяжитесь с вашим поставщиком 13
• Дата возникновения проблемы 3 подробное описание возникшей проблемы 13
• Если батареи хранятся при уличной температуре их нужно подзаря жать каждые 3 месяца в течение 8 10 часов см глау 5 подключение и работа необходимо уменьшить интервал до 2 месяцев при высо кой температуре хранения 13
• Название модели серийный заводской номер 13
• Наклейка с названием модели и серийным номером расположена назадней панели ибп 13
• Обслуживание 13
• Перед тем как связаться с сервисным центром пожалуйста подго товьте следующую информацию 13
• Работа 13
• Хранение 13
• Вход 14
• Габариты и вес 14
• Окружающая среда 14
• При t 25c мин 14
• Технические характеристики 14
• Типовое время резервирования 14
• Только ибп с маркировкой се соответствуют следующим стандартам 14
• Электрические характеристики 14
• Интерфейс snmp дополнительно 15
• Интерфейс я8232 15
• Коммуникационный порт 15
• N power эн пауэр web http www 80v ru n power эн пауэр web http www 80v ru 16
• Горит постоянно мигает f 16
• Другое состояние 16
• Приложение 16
• Приложение 1 16

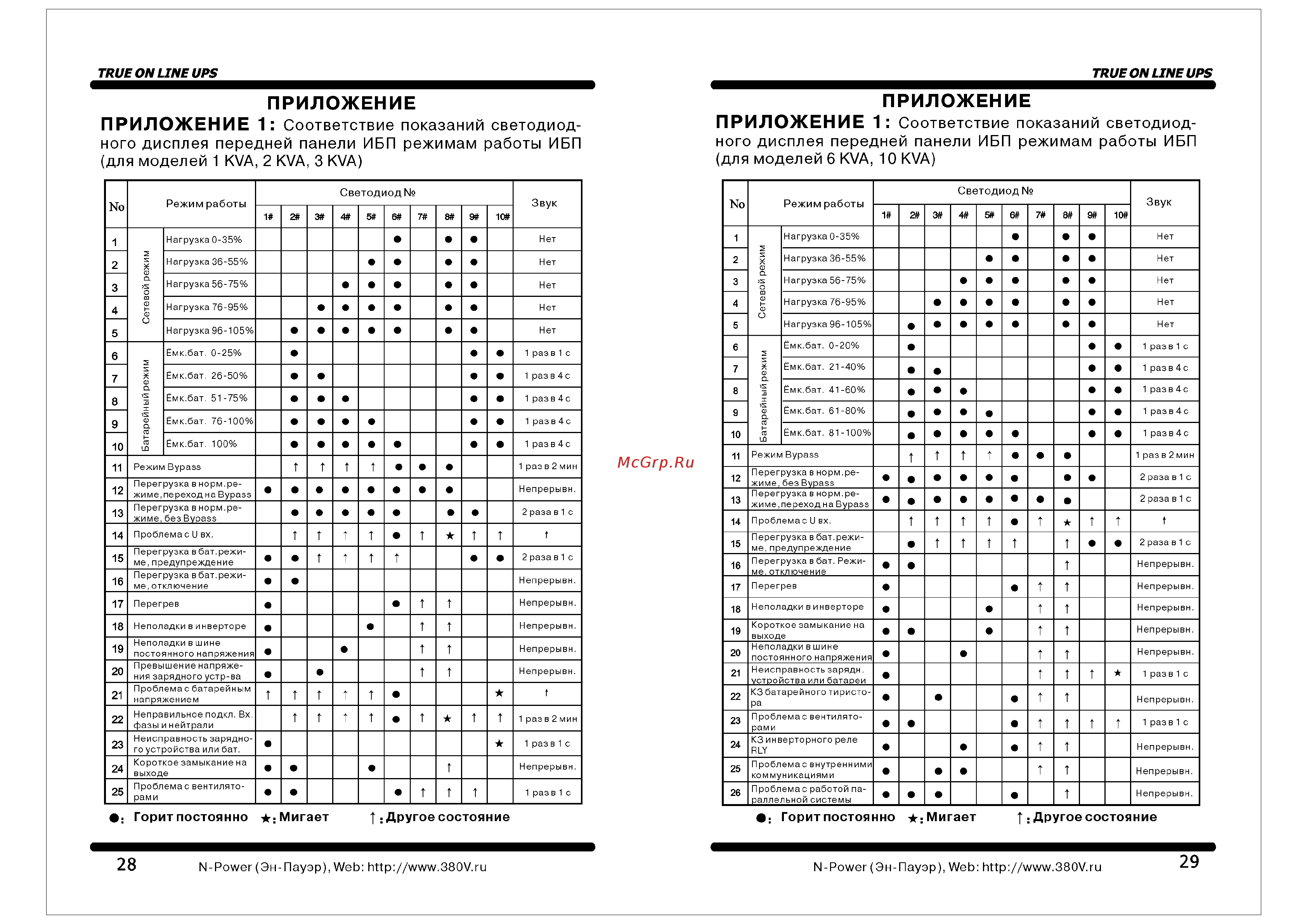

• Соответствие показаний светодиод ного дисплея передней панели ибп режимам работы ибп для моделей 1 kva 2 kva 3 kva 16
• Соответствие показаний светодиод ного дисплея передней панели ибп режимам работы ибп для моделей 6 kva 10 kva 16
• Краткое введение в параллельное резервирование 17
• Параллельная работа для моделей 6 kva 10 kva 17
• Подключение параллельной системы 17
• Приложение 2 17
• Работа и техническое обслуживание 17
• N power эн пауэр web http www 80v ru n power эн пауэр web http www 80v ru 18
• Схема параллельного подключения 18
