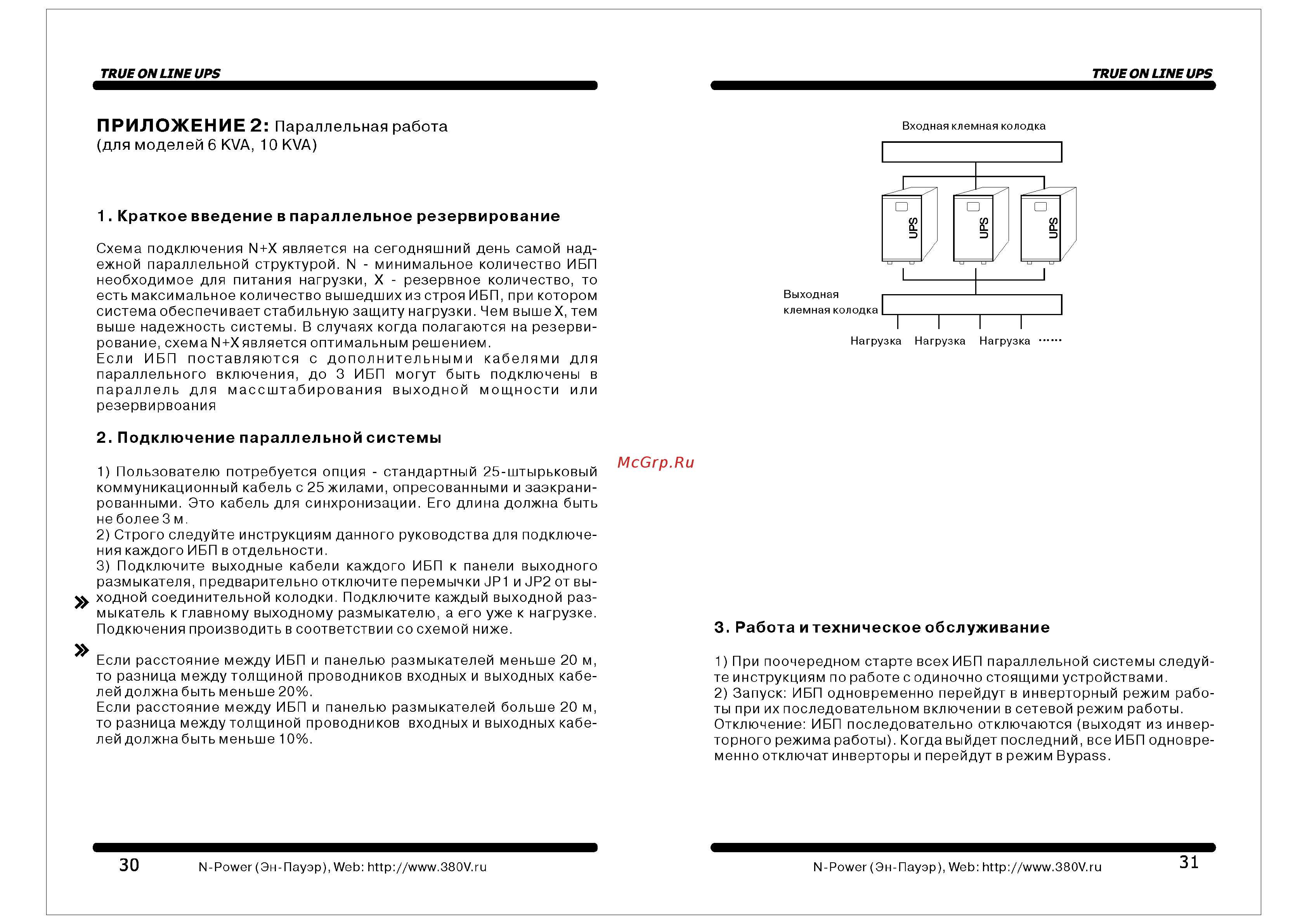

TRUE ON LINE UPS TRUE ON LINE UPS ПРИЛОЖЕНИЕ 2 Параллельная работа Входная клемная колодка для моделей 6 KVA 10 KVA 1 Краткое введение в параллельное резервирование Схема подключения Ы Х является на сегодняшний день самой над ежной параллельной структурой Ы минимальное количество ИБП необходимое для питания нагрузки X резервное количество то есть максимальное количество вышедших из строя ИБП при котором система обеспечивает стабильную защиту нагрузки Чем вышеХ тем выше надежность системы В случаях когда полагаются на резерви рование схема Ы Х является оптимальным решением Если ИБП поставляются с дополнительными кабелями для параллельного включения до 3 ИБП могут быть подключены в параллель для массштабирования выходной мощности или резервирвоания Нагрузка Нагрузка Нагрузка 2 Подключение параллельной системы 1 Пользователю потребуется опция стандартный 25 штырьковый коммуникационный кабель с 25 жилами опресованными и заэкрани рованными Это кабель для синхронизации Его длина должна быть не более 3 м 2 Строго следуйте инструкциям данного руководства для подключе ния каждого ИБП в отдельности 3 Подключите выходные кабели каждого ИБП к панели выходного размыкателя предварительно отключите перемычки ЭР 1 и ЧР2 от выходной соединительной колодки Подключите каждый выходной раз мыкатель к главному выходному размыкателю а его уже к нагрузке Подкючения производить в соответствии со схемой ниже Если расстояние между ИБП и панелью размыкателей меньше то разница между толщиной проводников входных и выходных лей должна быть меньше 20 Если расстояние между ИБП и панелью размыкателей больше то разница между толщиной проводников входных и выходных лей должна быть меньше 10 30 N Power Эн Пауэр Web http www 380V ru 20 м кабе 20 м кабе 3 Работа и техническое обслуживание 1 При поочередном старте всех ИБП параллельной системы следуй те инструкциям по работе с одиночно стоящими устройствами 2 Запуск ИБП одновременно перейдут в инверторный режим рабо ты при их последовательном включении в сетевой режим работы Отключение ИБП последовательно отключаются выходят из инвер торного режима работы Когда выйдет последний все ИБП одновре менно отключат инверторы и перейдут в режим Bypass N Power Эн Пауэр Web http www 380V ru 31
