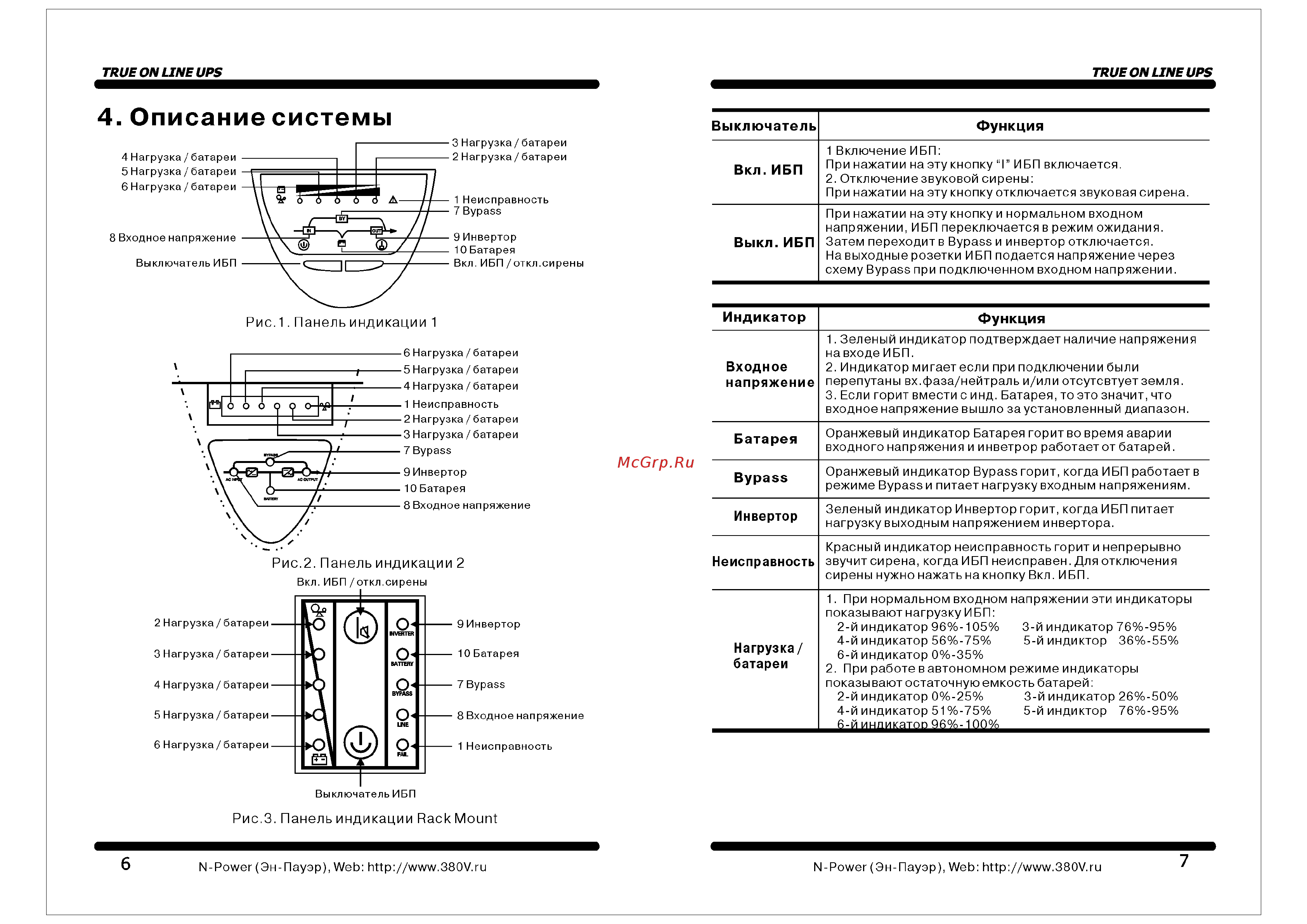

TRUE ON LINE UPS TRUE ON LINE UPS 4 Описание системы Выключатель Вкл ИБП Функция 1 Включение ИБП При нажатии на эту кнопку I ИБП включается 2 Отключение звуковой сирены При нажатии на эту кнопку отключается звуковая сирена При нажатии на эту кнопку и нормальном входном напряжении ИБП переключается в режим ожидания Выкл ИБП Затем переходит в Bypass и инвертор отключается На выходные розетки ИБП подается напряжение через схему Bypass при подключенном входном напряжении Индикатор Функция 1 Зеленый индикатор подтверждает наличие напряжения на входе ИБП Входное 2 Индикатор мигает если при подключении были напряжение перепутаны вх фаза нейтраль и или отсутсвтуетземля 3 Если горит вмести с инд Батарея то это значит что входное напряжение вышло за установленный диапазон Батарея Оранжевый индикатор Батарея горит во время аварии входного напряжения и инветрор работает от батарей Bypass Оранжевый индикатор Bypass горит когда ИБП работает в режиме Bypassn питает нагрузку входным напряжениям Инвертор Зеленый индикатор Инвертор горит когда ИБП питает нагрузку выходным напряжением инвертора Красный индикатор неисправность горит и непрерывно Неисправностьзвучит сирена когда ИБП неисправен Для отключения сирены нужно нажать на кнопку Вкл ИБП 9 Инвертор 10 Батарея 7 Bypass 8 Входное напряжение Нагрузка батареи 1 При нормальном входном напряжении эти индикаторы показывают нагрузку ИБП 2 й индикатор 96 105 3 й индикатор 76 95 4 й индикатор 56 75 5 йиндиктор 36 55 6 й индикатор 0 35 2 При работе в автономном режиме индикаторы показывают остаточную емкость батарей 2 й индикатор 0 25 3 й индикатор 26 50 4 й индикатор 51 75 5 йиндиктор 76 95 6 й инликатоо 96 100 1 Неисправность Рис З Панель индикации Rack Mount 6 N Power Эн Пауэр Web http www 380V ru N Power Эн Пауэр Web http www 380V ru 7
