Руководство пользователя - 45 - N-Power серия Safe-Power Evo

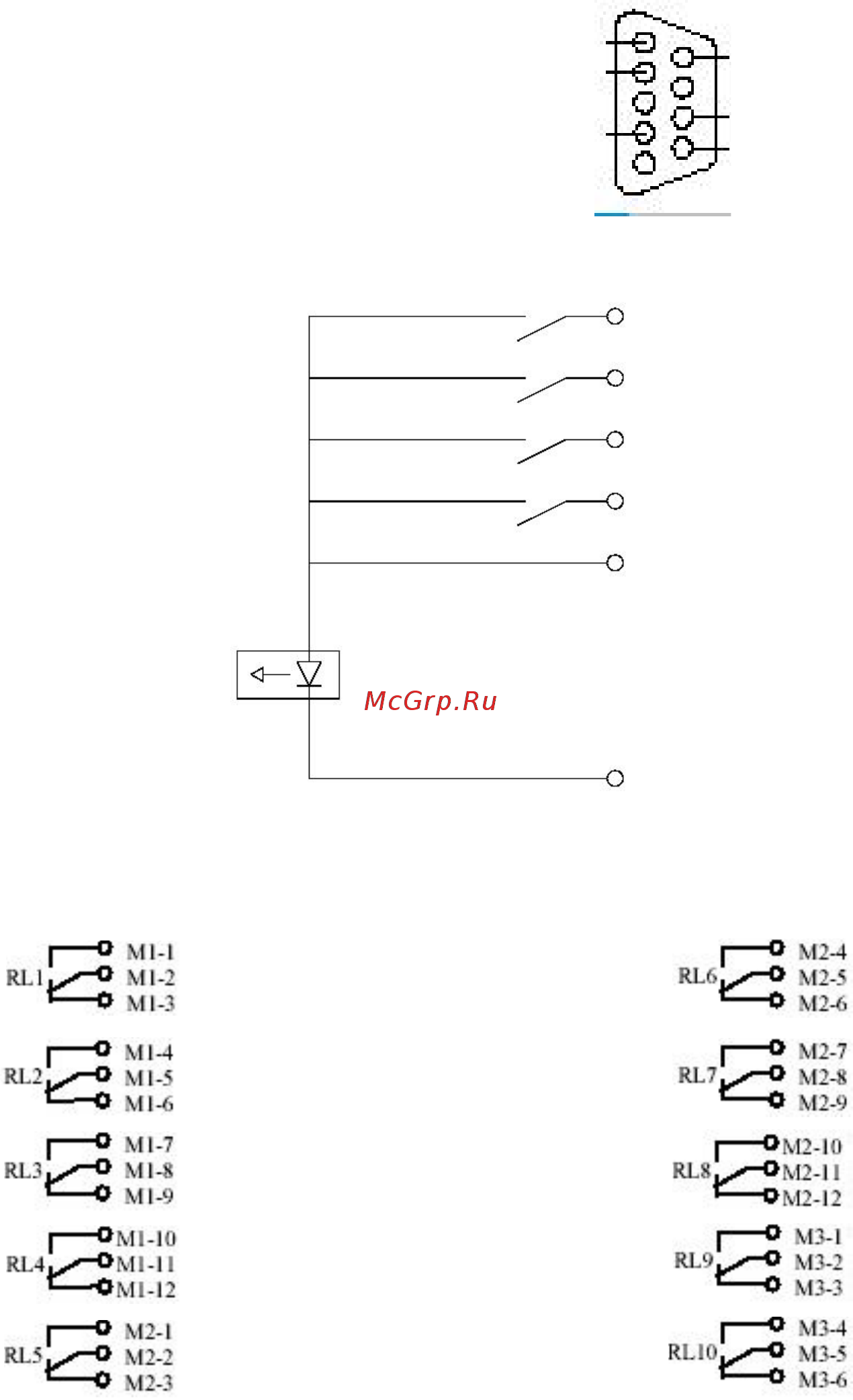

РИСУНОК 6: ПЛАТА ИНТЕРФЕЙСА ПОТРЕБИТЕЛЯ.
Батарея разряжена (5)
CN1
(9) –питание от основной линии
Общий (4)
Пропадание напряжения питания основной линии (2)
(7) – ИБП включен в работу
(6) – Отключение
9 – Нагрузка на основной линии
7 – ИБП включен
5 – Батарея разряжена
2 – Пропадание напряжения питания основной линии
4 – Общий
6 – Отключение
РИСУНОК 7: ОПИСАНИЕ ОТКРЫТЫХ КОНТАКТОВ РАЗЪЕМА DB9.
- Пропадание напряжения основной
линии питания
- Батарея в аварийном состоянии
- Батарея разряжена - Резервная линия питания в норме
- ИБП включен - Перезаряд батареи
- Нагрузка питается от основной ли-
нии питания
- Ручной байпас включен
- Нагрузка питается от инвертора - Инвертор перегружен
Замечание: реле находятся в отключенном состоянии.
