Руководство пользователя - 48 - N-Power серия Safe-Power Evo

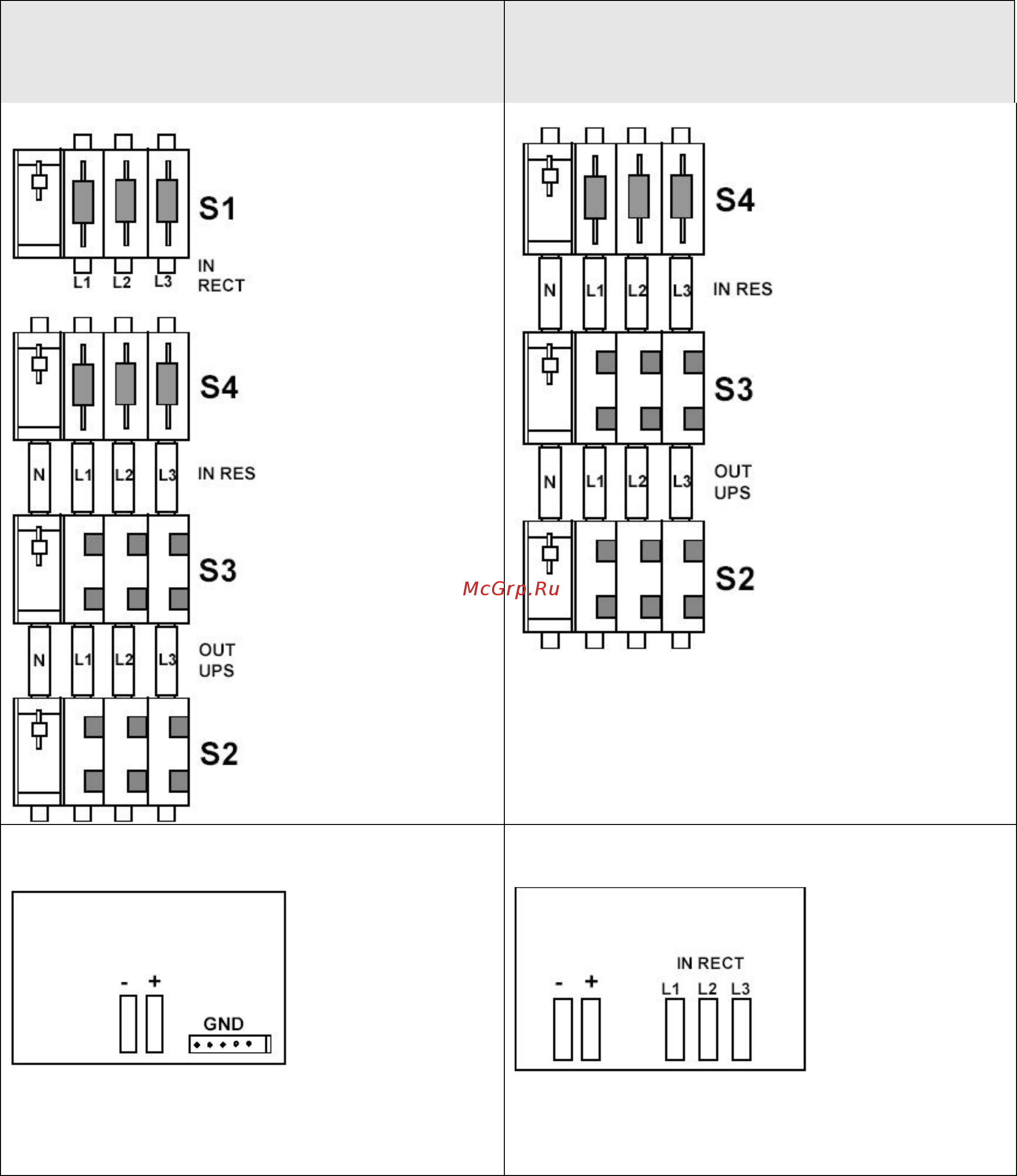

Рисунок 9D: ИБП мощностью 120-160kВА
6-пульсовой схемы
и 100-120kВА 12-пульсовой схемы.
Рисунок 9Е: ИБП мощностью 200kВА
6-пульсовой схемы
и 160-200kВА 12-пульсовой схемы.
ПОДКЛЮЧЕНИЯ
РАЗЪЕДИНИТЕЛЕЙ В
СИЛОВОМ ОТСЕКЕ
S1= Выключатель выпря-
мителя
S2= Выходной выключа-
тель
S3= Байпасный
разъединитель (При
параллельной работе
отсутствует)
S4= Выключатель резерва
N= Нейтраль
L1= Фаза L1 ( R )
L2= Фаза L2 ( S )
L3= Фаза L3 ( T )
IN RES= Вход резервной
линии
IN RECT= Вход основной
линии
OUT UPS= Выход ИБП
ПОДКЛЮЧЕНИЯ
РАЗЪЕДИНИТЕЛЕЙ В
СИЛОВОМ ОТСЕКЕ
S2= Выходной выключа-
тель
S3= Байпасный
разъединитель (При
параллельной работе
отсутствует)
S4= Выключатель резер-
ва
N= Нейтраль
L1= Фаза L1 ( R )
L2= Фаза L2 ( S )
L3= Фаза L3 ( T )
IN RES= Вход резервной
линии
IN RECT= Вход основной
линии
OUT UPS= Выход ИБП
ПОДКЛЮЧЕНИЯ В НИЖНЕМ ПРАВОМ ОТСЕКЕ
ПОДКЛЮЧЕНИЕ ВЫПРЯМИТЕЛЯ И БАТАРЕИ (НА РАМЕ
СПРАВА)
GND = Подключение заземления.
+ = + батареи
- = - батареи
IN RECT= Подключение основной линии питания
GND = Подключение заземления
+ = + батареи
- = - батареи
