Нева 4511 сж/газ серебро 24420 [12/28] Таблица 3

Рекомендуется:

- применять угловые соединения и переходники во избежание изломов шлангов вблизи

наконечников;

- применять промежуточные опоры при установке длинных шлангов:

- при прямолинейном расположении устанавливать шланги с провисанием.

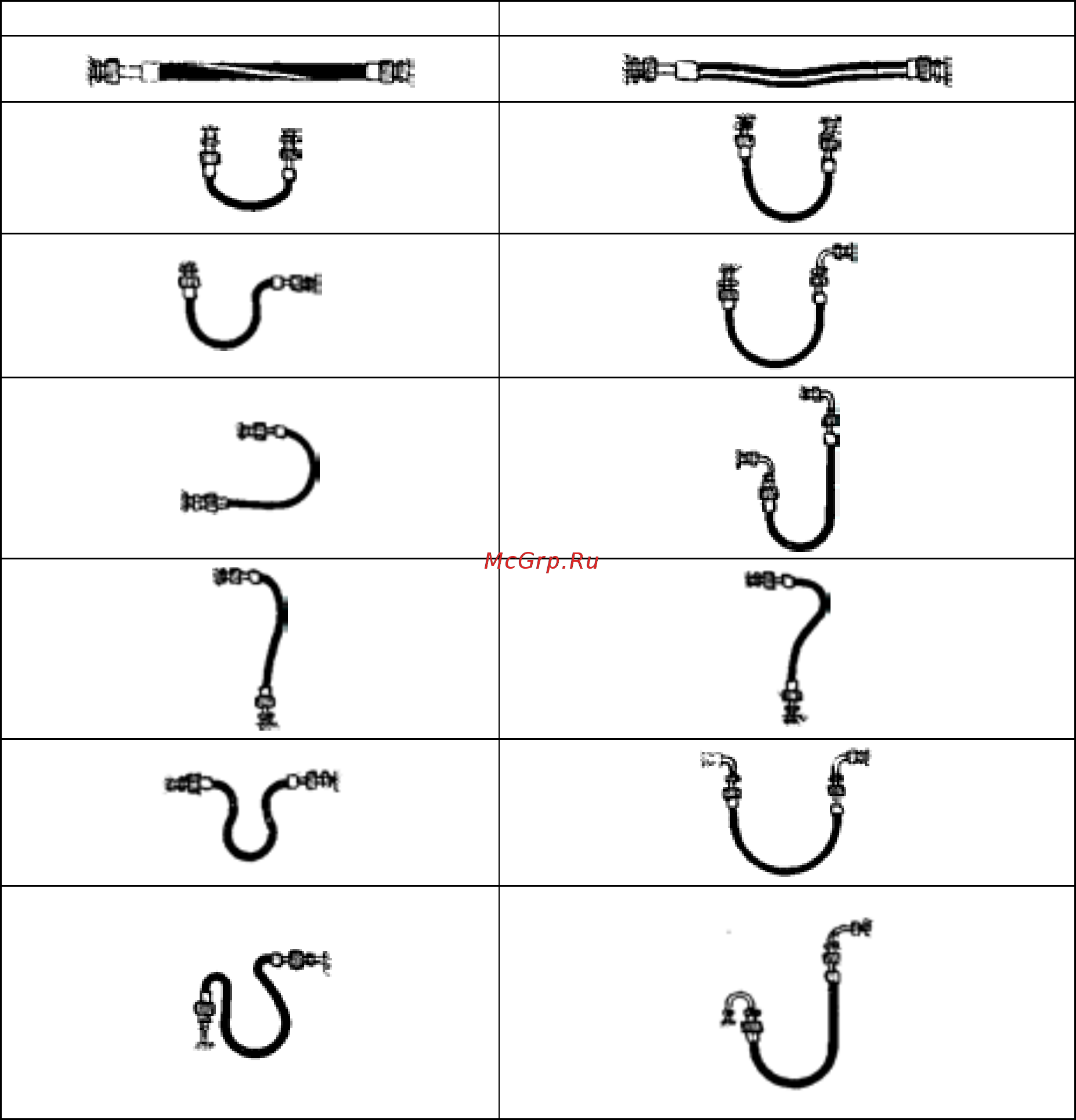

Рекомендуемые схемы монтажа гибких шлангов приведены в таблице 3.

Таблица 3

3.6.4. Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную

цилиндрическую резьбу (если ответная деталь неподвижна).

3.6.5. Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение)

производить с применением ленточного фторопластового уплотнительного материала (ФУМ) или герметика

обеспечивающего герметичность резьбового соединения.

3.6.6. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных,

с ответным штуцером выполнять с применением прокладок. Материал прокладок – маслобензостойкая

резина или фторопласт-4.

Неправильно Правильно
