3.7. Подключение аппарата к дымоходу

3.7.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата

должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат

и дымоход:

- Дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов

сгорания. Не допускается использование вентиляционных каналов для удаления продуктов

сгорания

- Тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. таблицу 1).

- Материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать

длительную работу при температуре до 200 °С. Рекомендуемые материалы: нержавеющая,

оцинкованная или эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм.

- Газоотводящая труба должна иметь внутренний диаметр

не менее 110 мм.

- Длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 300 мм.

- Длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м.

- Газоотводящая труба должна иметь уклон не менее 2° вверх по направлению к месту стыковки с

дымоходом и минимальное количество поворотов (не

более трёх).

- Газоотводящая труба и её соединение с аппаратом должны быть герметичными. Соединение

трубы с аппаратом рекомендуется выполнять в соответствии с рисунком 7.

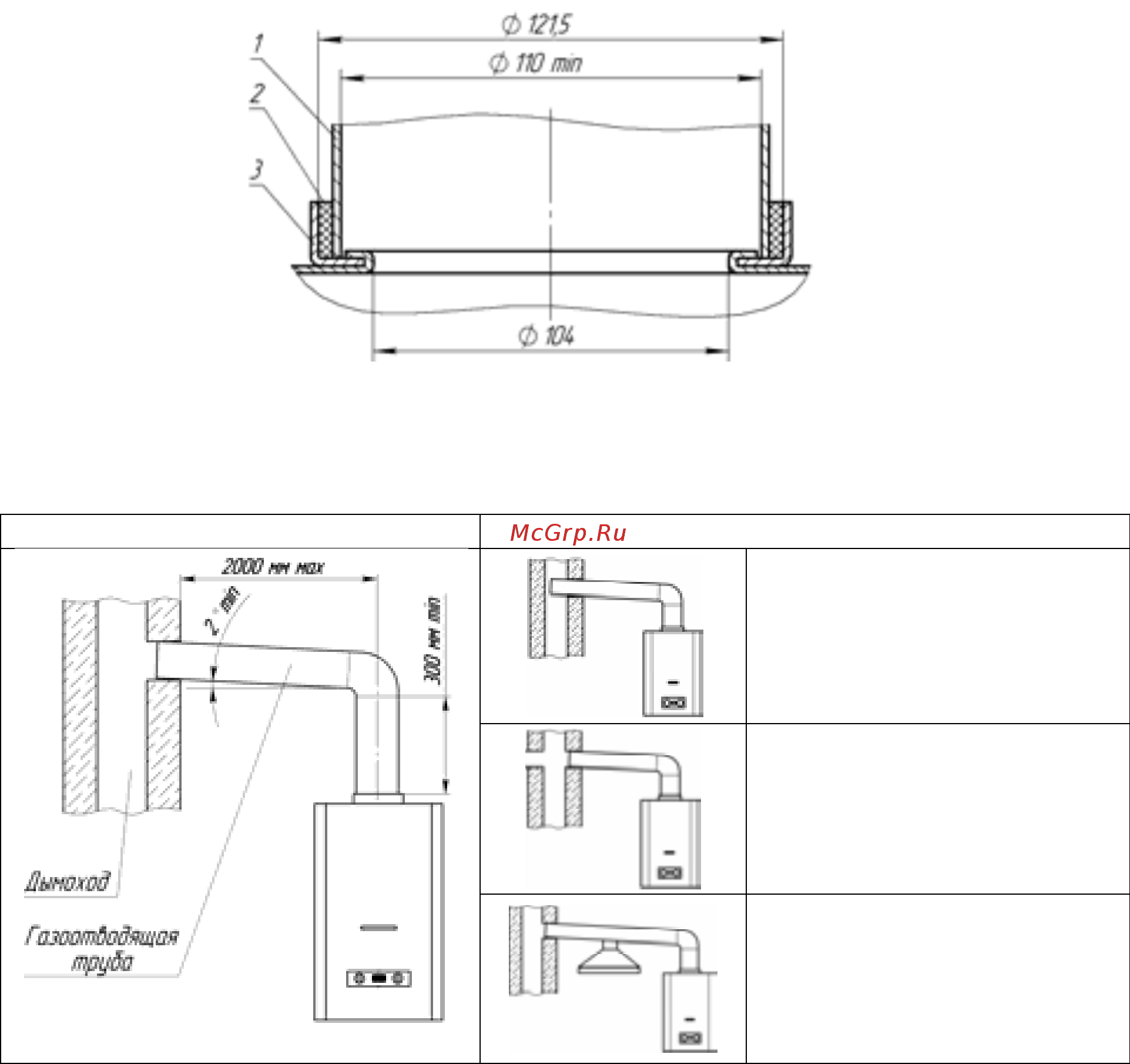

1 – газоотводящая труба; 2 – уплотнитель термостойкий; 3 – патрубок газоотводящего устройства

Рисунок 7. Схема подсоединения газоотводящей трубы

3.7.2. Вариант подключения аппарата к дымоходу показан на рисунке 8.

Рисунок 8. Подключение аппарата к дымоходу

Правильно Неправильно

Конец газоотводящей трубы

слишком близок к

противоположной стене

дымохода.

В дымоходе на уровне

подсоединения газоотводящей

трубы имеется отверстие (в том

числе и с подключенным к нему

другим устройством).

Два устройства имеют одно

подсоединение к дымоходу
