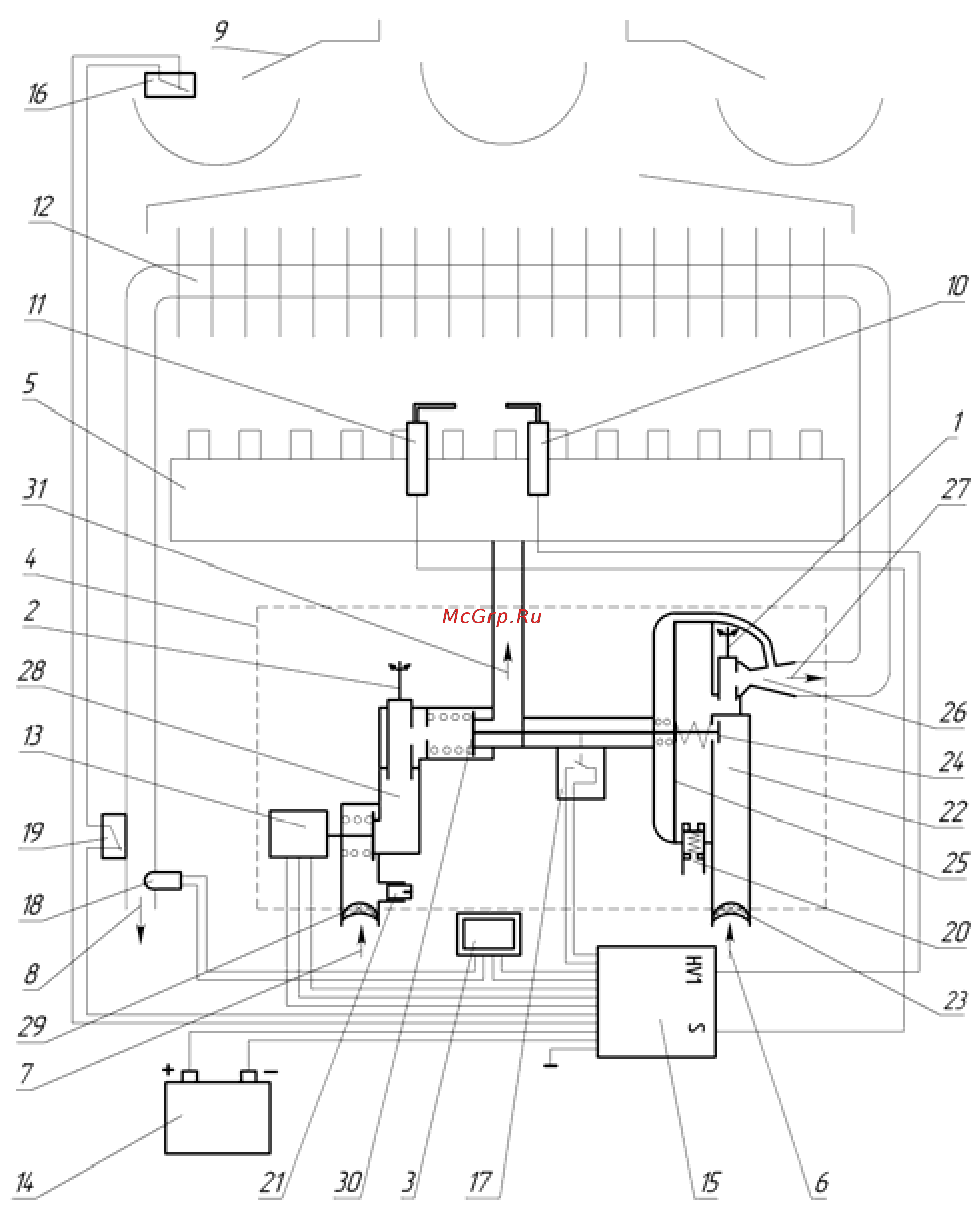

1 – регулятор расхода воды; 2 – регулятор расхода газа; 3 – дисплей температуры воды; 4 – узел водогазовый;

5 – горелка; 6 – вход холодной воды; 7 – вход газа; 8 – выход горячей воды; 9 – газоотводящее устройство;

10 – свеча; 11 – датчик наличия пламени; 12 – теплообменник; 13 – клапан электромагнитный; 14 – отсек батарейный;

15 – блок управления электронный; 16 – термореле (датчик тяги); 17 – микровыключатель;

18 – датчик температуры воды; 19 – термореле (датчик перегрева воды); 20 – пробка для слива воды;

21 – штуцер для замера давления газа; 22 – узел водяной; 23 – фильтр очистки воды;

24 – ограничитель расхода воды; 25 – мембрана; 26 – штуцер Вентури; 27 – выход воды на теплообменник;

28 – узел газовый; 29 – фильтр очистки газа; 30 – клапан газовый; 31 – выход газа на горелку.

Рисунок 3. Функциональная схема аппарата
