- опустить верхний нажимной ролик на нижний;

- отрегулировать давление роликов и тормозящее усилие шпинделя катушки так, что-

бы проволока подавалась плавно, не проскальзывая в борозде;

- снять с горелки сопло и токоподводящий наконечник;

- подключить сварочный полуавтомат к сети и перевести выключатель (рис.1 поз1) в

положение «I» - включено;

- нажать на кнопку (рис.1 поз.11) и когда проволока выйдет из конца горелки на 10

– 15 мм, отпустить кнопку;

Внимание! При этой операции проволока испытывает механическую нагрузку и

находится под напряжением, поэтому будьте осторожны и аккуратны с горелкой.

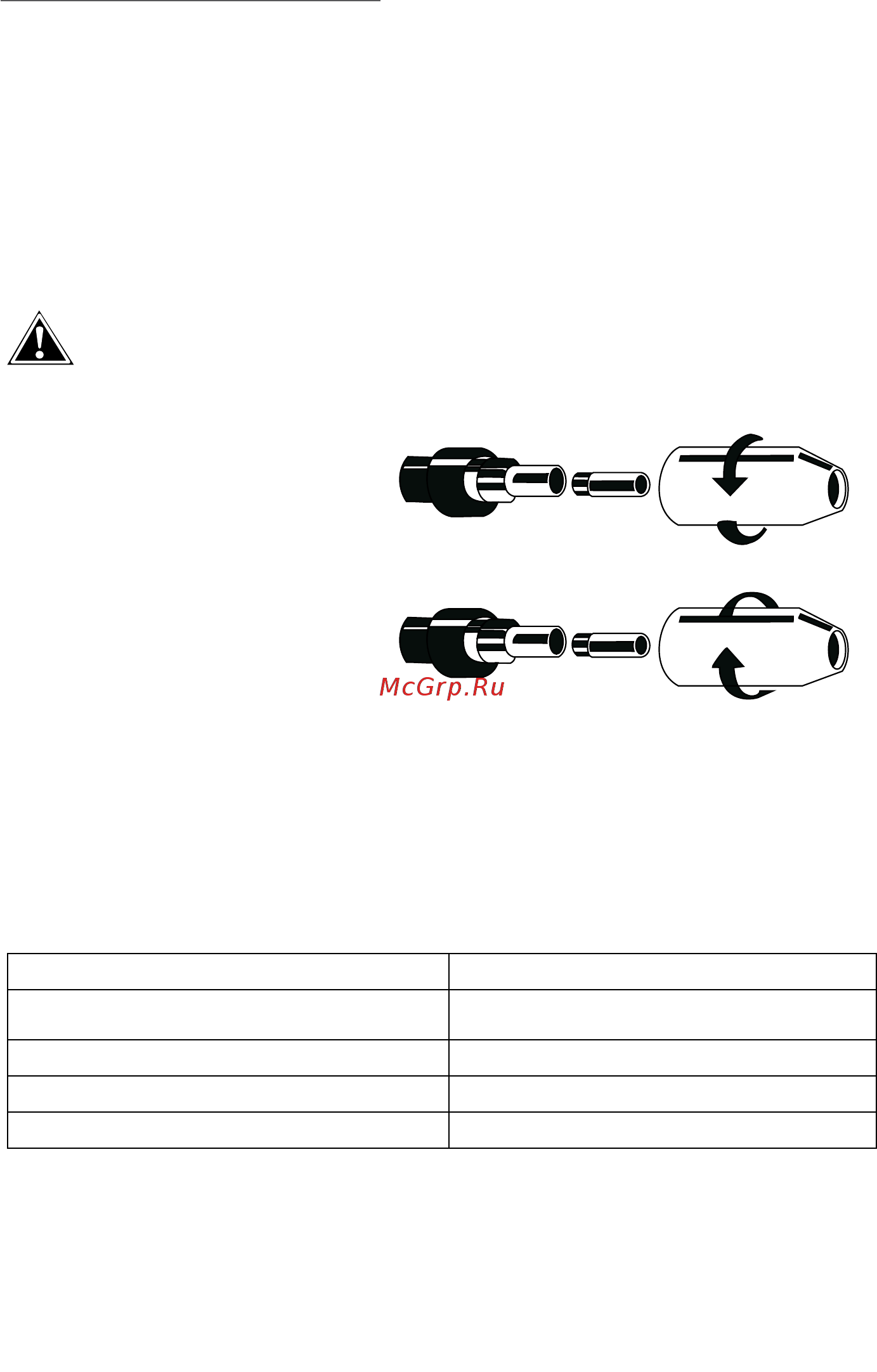

- отключить сварочный полуавтомат от сети, установить токоподводящий наконечник

и сопло (см. рис.5);

- подключить сварочный полу-

автомат к сети и перевести выклю-

чатель (рис.1 поз1) в положение «I»

- включено.

После перечисленных выше опе-

раций открыть кран подачи газа на

редукторе газового баллона.

7.2.2 Установите ручкой потен-

циометра величину сварочного тока

исходя из толщины свариваемого материала и диаметра используемой электродной

проволоки. Скорость подачи проволоки автоматически синхронизируется с величиной

сварочного тока. Подведите горелку к заготовке так, чтобы проволока не касалась за-

готовки, а находилась на расстоянии нескольких миллиметров от неё. Нажав на клавишу

(рис.1 поз.18) горелки, зажгите дугу и приступайте к сварке. Нажатая клавиша обеспечи-

вает подачу электродной проволоки и установленный редуктором поток защитного газа.

7.2.3 Работа с регулировкой индуктивности

Регулятор «Индуктивность» в полож. «МИН» Регулятор «Индуктивность» в полож. «МАКС»

Большая глубина проплавления

Используется только при сварке открытых

участков устойчивой дугой

Более жидкая сварочная ванна Ниже температура дуги

Гладкий сварной шов Большее разбрызгивание металла

Ровный валик сварного шва Более выпуклый валик сварного шва

7.3 Работа со сменной полярностью

7.3.1 Изначально силовой контакт сварочной горелки подключён к «+» на модуле

смены полярности. Это ОБРАТНАЯ ПОЛЯРНОСТЬ. Она применяется при сварке изделий

из тонколистовой стали с нержавеющими, легированными и высокоуглеродистыми ста-

лями, которые очень чувствительны к перегреву.

рис. 5
