4. Общий вид и устройство

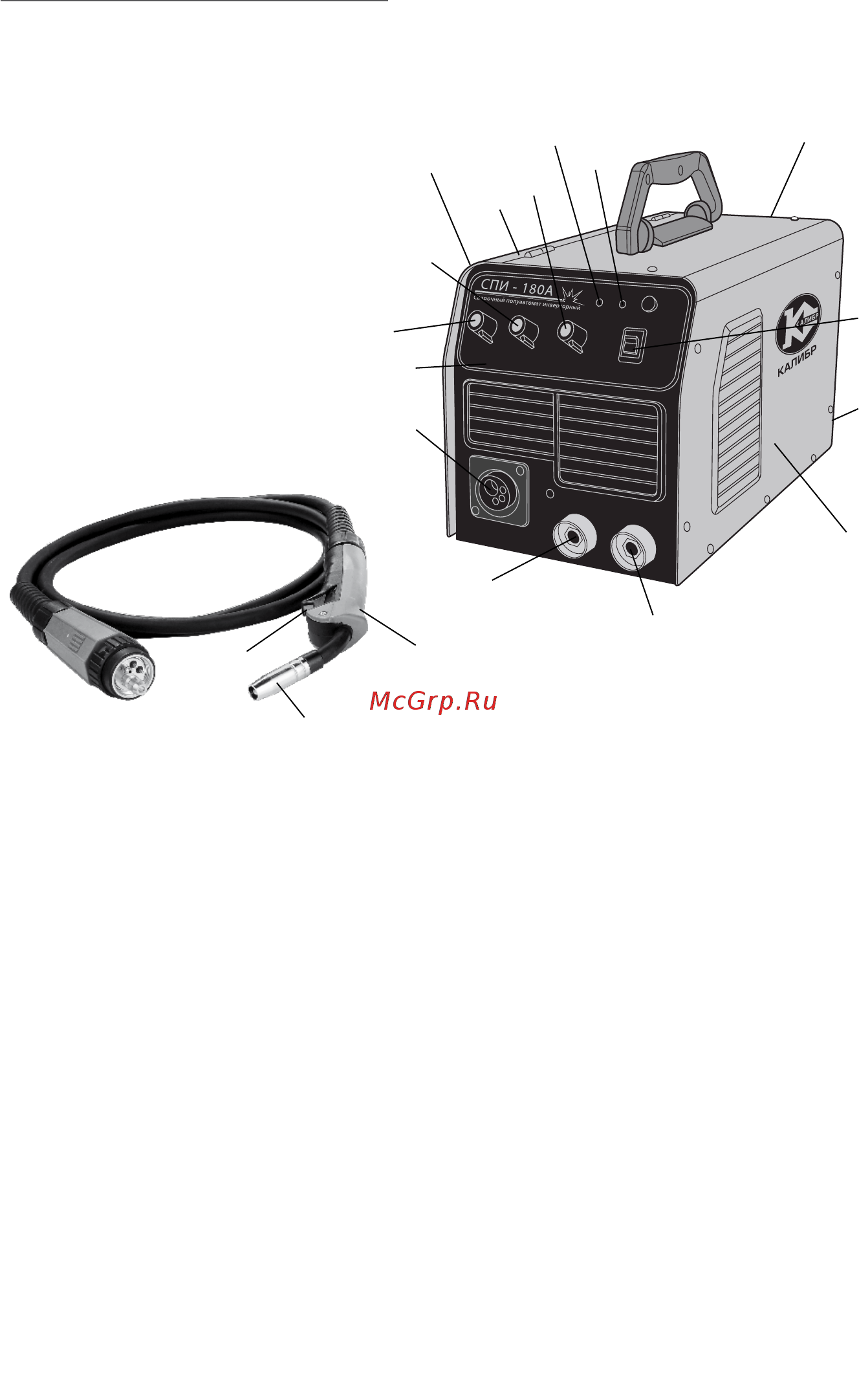

4.1 Общий вид полуавтомата представлен на рис. 1:

1 – выключатель (на задней панели);

2 – ручка регулировки: - режим «MMA» - сварочный ток; - режим «MIG/MAG/

NoGas» - сварочный ток и скорость подачи проволоки;

3 - быстрозажимная клемма «минус» (для кабеля с зажимом);

4 – быстрозажимная клемма «плюс» (для кабеля с держателем электрода);

5 – ручка регулировка напряжения сварочного контура;

6 - быстрозажимной разъём «плюс» (для подключения сварочной горелки);

7 – ручка регулировки индуктивности;

8 – панель управления; 9 – индикатор сети; 10 – индикатор перегрева;

11* – кнопка ручной подачи проволоки (под крышкой отсека подачи проволоки);

12 – клавиша переключения режимов работы: «ММА» - «MIG/MAG/NoGas»;

13 - штуцер подключения газа (на задней панели); 14 – корпус;

15 – крышка отсека механизма подачи проволоки; 16 – горелка;

17 – сопло; 18 – клавиша включения.

11*

рис.1
