Упрощённая схема электрической части сварочного полуавтомата инверторного

типа приведена ниже.

Сетевое напряжение переменного тока подаётся на выпрямитель (сх.1 поз.1), пре-

образующий его в постоянный ток. Постоянный ток, сглаженный фильтром (сх.1 поз.2),

преобразуется (инвертируется) модулем (сх.1 поз.3) в переменный ток с повышенной (до

30 – 50 кГц) частотой. Далее с помощью трансформатора (сх.1 поз.4) высокочастотное

переменное напряжение понижается до значений холостого хода (50-60В), а токи повы-

шаются до величин, необходимых для осуществления сварки (100-200А). Высокочастот-

ный выпрямитель (сх.1 поз.5) выпрямляет переменный ток в постоянный, который более

устойчиво поддерживает сварочную дугу. Блок управления (сх.1 поз.6), воздействуя на

параметры преобразователя частоты, регулирует режим и формирует внешние характе-

ристики инверторного источника постоянного тока.

Преимущества технологии инверторных источников сварочного тока:

- уменьшение габаритов и массы сварочных аппаратов;

- улучшение показателей сварочной дуги (лёгкость зажигания, устойчивость работы и

минимальное разбрызгивание при сварке);

- повышение КПД аппарата;

- плавная регулировка сварочных параметров.

Инвертор рассчитан на повторно-кратковременный режим работы с номинальным

периодом времени: работа/перерыв – 6 мин/4 мин, при максимальном токе сварки.

Степень защиты, обеспечиваемая оболочкой - IP21S (МЭК 60529).

1.3 Вид климатического исполнения данной модели УХЛ 3.1 по ГОСТ 15150-69 (П

3.2), то есть предназначена для работы в условиях умеренного климата при температуре

от -10 до +40 °С и относительной влажности воздуха не более 80%.

1.4 Транспортировка инвертора производится в закрытых транспортных средствах в

соответствии с правилами перевозки грузов, действующих на транспорте данного вида.

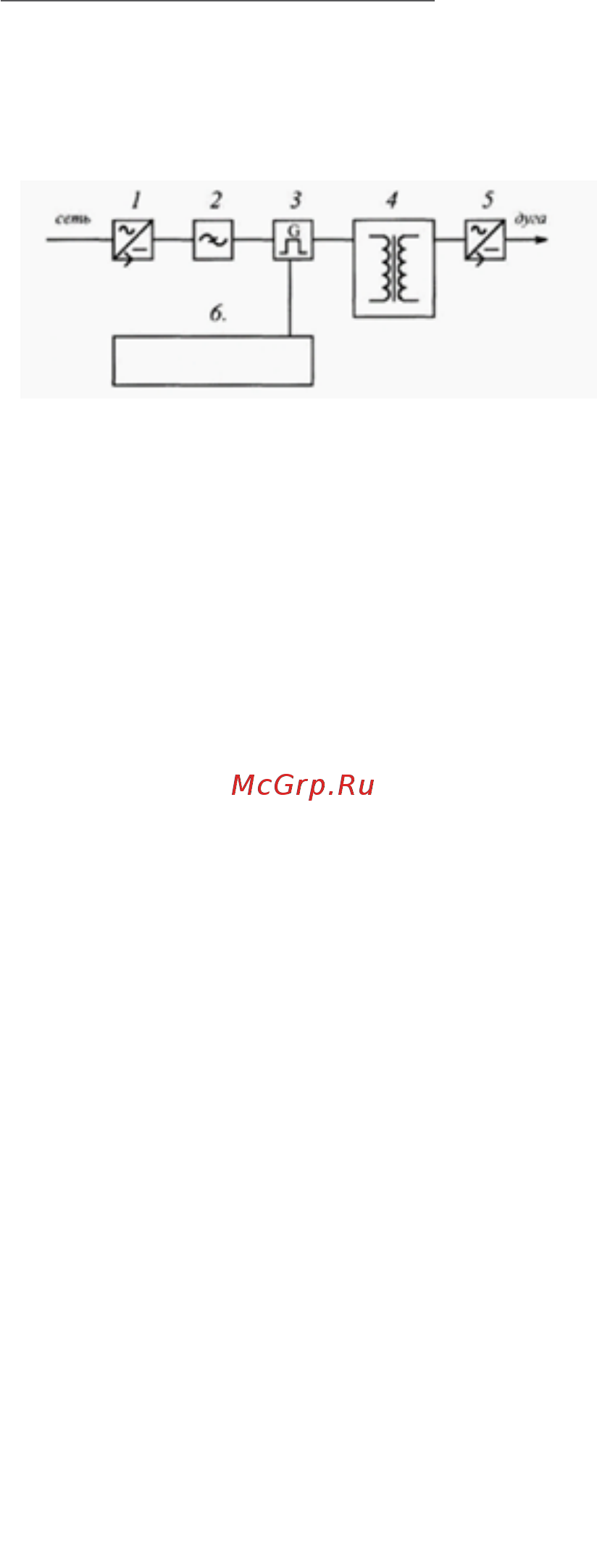

1 - сетевой выпрямитель;

2 - сетевой фильтр;

3 - преобразователь частоты

(инвертор);

4 - трансформатор;

5 - высокочастотный

выпрямитель;

6 - блок управления.

схема 1
