Proma hp-410b 65100000 — правила установки и подключения станка для обработки древесины [11/26]
![Proma hp-410b 65100000 [11/26] Предупреждение](/views2/1235304/page11/bgb.png)
Содержание
60- Содержание
- Процедуры настройки
- Общая информация
- Меры техники безопасности безопасная организация работ
- Установка
- Требования по техническому обслуживанию
- Техника эксплуатации
- Спецификации
- Руководство по выявлению неисправностей
- Спецификации
- Предупреждение
- Общая информация
- Информация
- Внимание
- Предупреждение
- Предупреждение
- Меры по технике безопасности
- Предупреждение
- Предупреждение
- Информация
- Установка
- Предупреждение
- Предупреждение

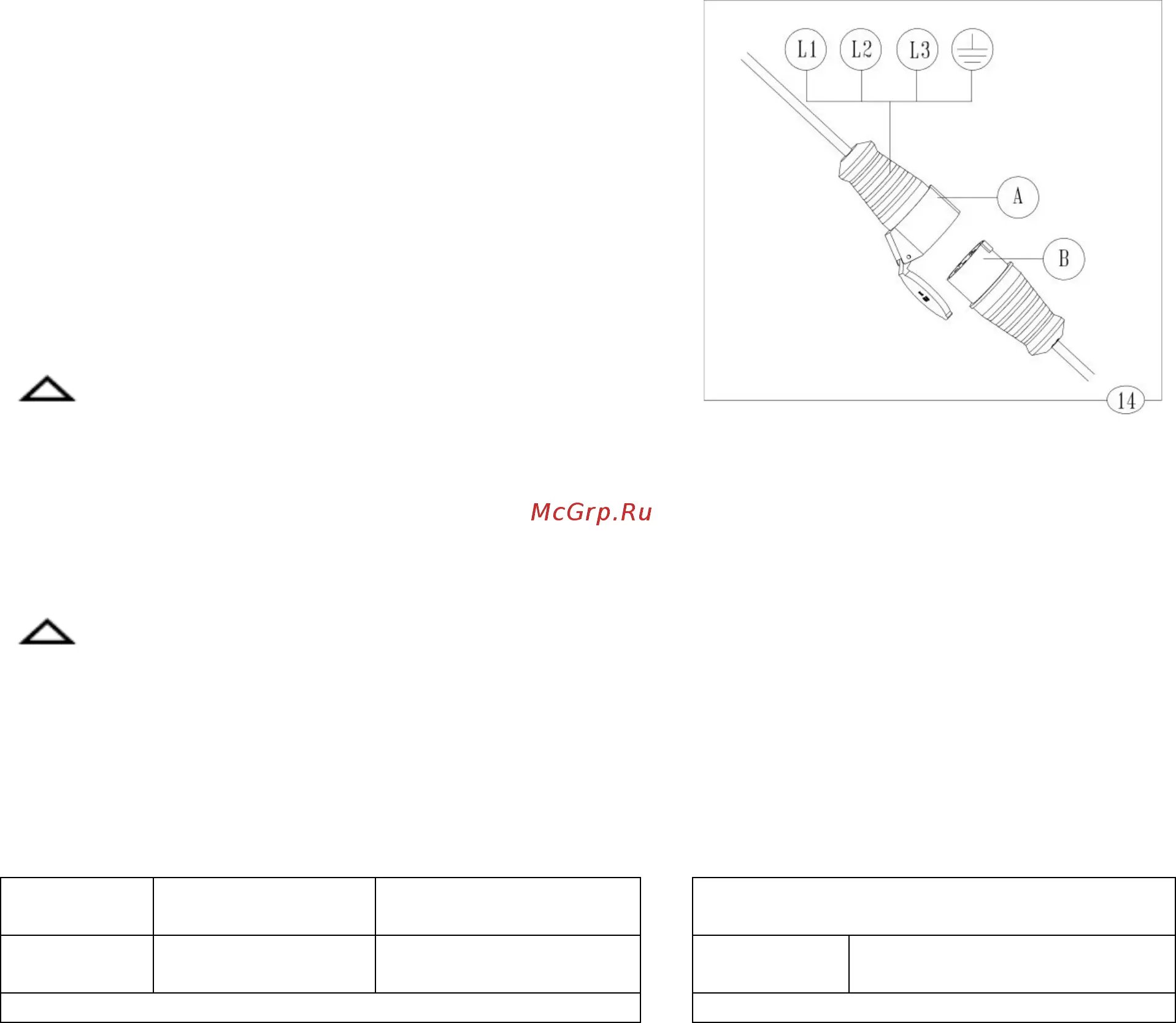

- 36 10 0 мм 40 а усил
- 28 10 0 мм 32 а усил
- 22 6 0 мм 25 а усил
- 18 6 0 мм 20 а усил
- 14 4 0 мм 16 а усил
- 10 2 5 мм 12 а усил
- Процедуры настройки
- Предупреждение
- Информация
- Техника эксплуатации
- Предупреждение
- Внимание
- Предупреждение
- Предупреждение
- Предупреждение
- Внимание
- Требования по техническому обслуживанию
- Предупреждение будьте внимательны при работе с электрическими соединениями
- Предупреждение
- Информация
- Руководство по выявлению неисправностей
- Предупреждение
- Демонтируйте станок
- Демонтаж и утилизация
- Д номер детали на схеме
- Все части распределите согласно классам отходов сталь чугун цветные металлы резина пластмасса кабель и отдайте их для промышленной утилизации
- В год производства и дату продажи станка
- Б заводской номер оборудования номер машины
- А марку оборудования
- Транспортировки или в результате износа при эксплуатации для более быстрого и точного выполнения заказа в рекламации или в заявке следует указывать следующие данные
- При заказе запасных частей на станок в случае повреждения деталей во время
- Перечень составных частей вы найдете в приложенной документации в данной
- Отключите станок от электросети
- Заказ запасных частей
- Документации на схеме станок разбит на отдельные части и детали которые можно заказать с помощью этой схемы
- Условия гарантийного сопровождения станков promа
- Гарантийный талон и паспортные данные
Похожие устройства
-
JIB PT250AРуководство по эксплуатации -
Кратон wmрт-01 4 01 10 002Инструкция по эксплуатации -
Кратон wmрт-02 4 01 10 003Инструкция по эксплуатации -
Jet JPT-410 HH (10000296T)Инструкция по эксплуатации -
Jet JPT-10B (707410M)Инструкция по эксплуатации -
Jet JPT-310 HH (10000292T)Инструкция по эксплуатации -
Jet JPT-310 (10000290T)Инструкция по эксплуатации -
Jet JPT-310 (10000290М)Инструкция по эксплуатации -
Jet JPT-410 (10000295T)Инструкция по эксплуатации -
Jet JPT-260 (10000289T)Инструкция по эксплуатации -
Jet JPT-260 (10000289M)Инструкция по эксплуатации -
Carver PPG-8000Инструкция к устройству
Розетка питания и соединение системы отсоса стружки должны близко располагаться к выбранному месту установки станка а также они должны быть соответствующим образом освещены интенсивность света 500 лк Станок должен быть зафиксирован на полу 4 3 Установка разборных частей введение Некоторые элементы будут отсоединены от основной конструкции станка в связи с требованиями по упаковке и транспортировке Данные детали должны быть установлены следующим образом 4 3 1 Пазовальный станок установка рис 4 Вес элемента 35 кг Приготовьте два болта В в основании станка Поднимите станок В и установите направляющую типа ласточкин хвост D на головки болтов В Привинтите болты В до соединения станка к основе и отрегулируйте стол параллельно к сверлу F задействуя болты С и четыре установочных винта Е Проверьте надлежащую регулировку путем перемещения рабочего стола поперечно и затягивая болты В Убедитесь что четыре установочных винта Е закреплены на основании 4 3 2 Защита моста установка рис 10 Используйте два винта I чтобы зафиксировать защиту моста на столе как показано на рисунке 4 3 3 Фуговальная линейка сборка рис 11 Проведите сборку линейки А зажимной рукоятки D и вращающего рычага С вместе с помощью болта В Зафиксируйте ганку подъемного механизма F на вращающем рычаге С с помощью винта Установите защитную плиту Е на вращающем рычаге с помощью винта Установите нижний блок скольжения G и верхний блок скольжения линейки вместе с помощью винта Н 4 4 Электрическое соединение ПРЕДУПРЕЖДЕНИЕ Электрические соединения и проверки показанные далее должны всегда выполняться электриком Л ГЛ к9 ЯЛ 1 FJ S ВДОТ18 32 Ш 3 2 FU4 J W i TIS 32 2 0 г 24 V 3 км 4 QS ОЮЙ 11 1Г 1 Л 5 1 Й ЬйЗК2 П1312 б ЗА SS 301 ЯН в а га urns 9 SB3 ltt 4IHH 24V 55 Л 10 тс 11 МК лЕ Н TOSO O ZS SOil 1 ХР 12 XS ПТ 015 16Л 415V Й8 НТ 215 16Л 415V 5 8
Узнайте, как правильно установить и подключить станок для обработки древесины. Следуйте инструкциям по монтажу, регулировке и электрическим соединениям.
