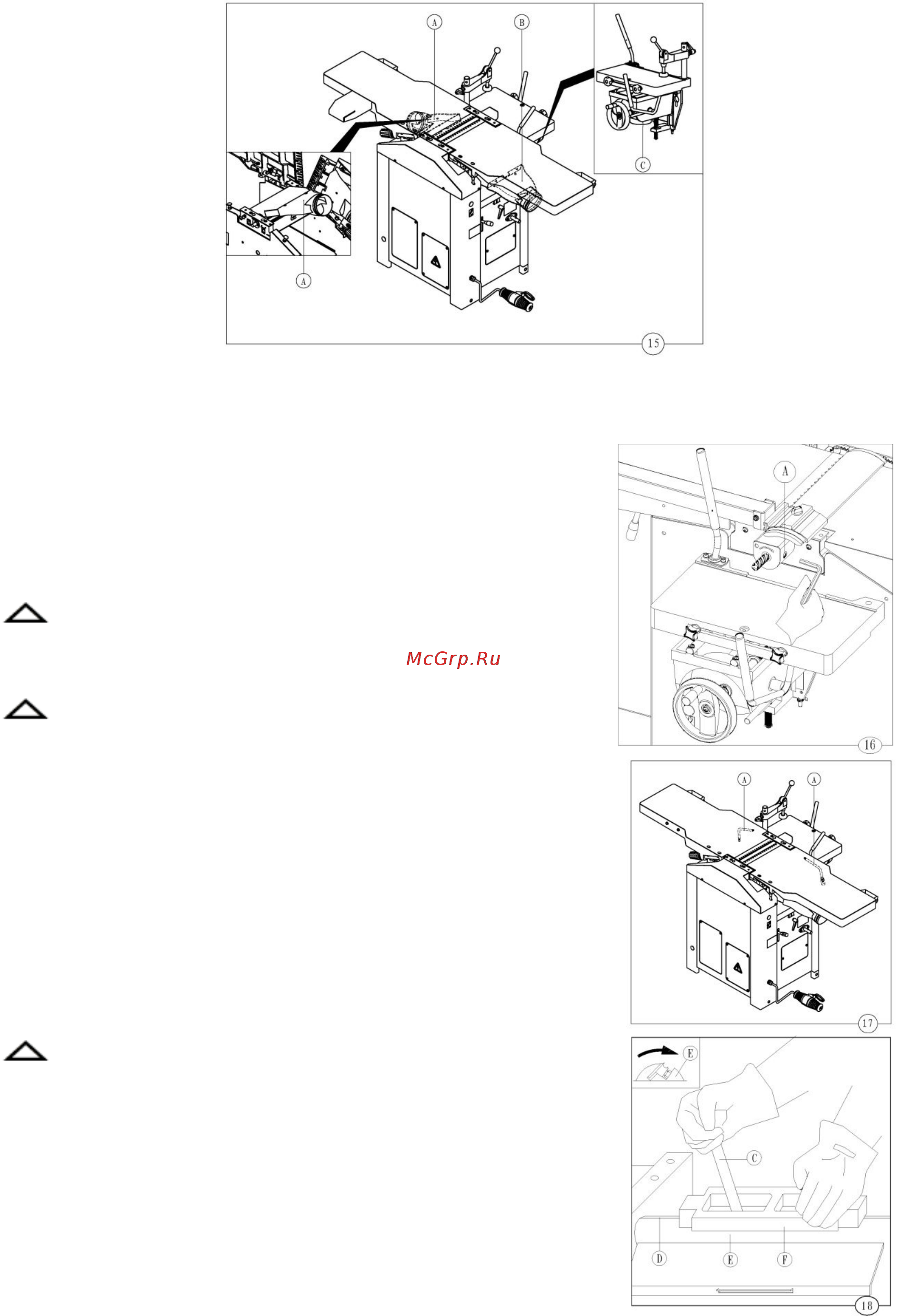

Диаметр отверстия системы отсоса стружки рис 15 А Насадка фуговального станка для шлифования В Насадка станка строгания по толщине С Диаметр отверстия системы отсоса стружки Подсоедините раструбы к системе отсоса стружки с помощью гибких трубок соответствующего диаметра Затяните их зажимами Трубки должны располагаться таким образом чтобы не препятствовать работе оператора 5 Процедуры настройки 5 1 Фрезы сборка и регулировка ПРЕДУПРЕЖДЕНИЕ Работайте с ножами в защитных перчатках 5 1 1 Зубцы шпинделя сборка рис 16 ПРЕДУПРЕЖДЕНИЕ Запрещается использовать абразивные шлифовальные круги Когда пазовальный станок не используется необходимо разбирать ножи поскольку они вращаются вместе с валом шлифовального стола и не могут быть защищены Ножи должны быть заблокированы на всей длине шпинделя Станок может быть оборудован фиксированным патроном самоцентрирующимся патроном либо зажимным патроном Самоцентрирующийся шпиндель Установите 3 16 мм левые зубцы которые установлены либо разобраны гаечным ключом на станке вставляя их в отверстие А насадки 5 1 2 Фрезы сборка ПРЕДУПРЕЖДЕНИЕ Работайте с ножами только в защитных перчатках Устанавливайте ножи только одинаковой серии той же высоты чтобы предотвратить разбалансировку Минимальная допускаемая высота 18 мм 3 фрезовый ножевой вал рис 19 13 0 120 мм 0 120 мм 0 120 мм
