Proma hp-410b 65100000 — регулировка ножей и фрез на фуговальном станке [14/26]

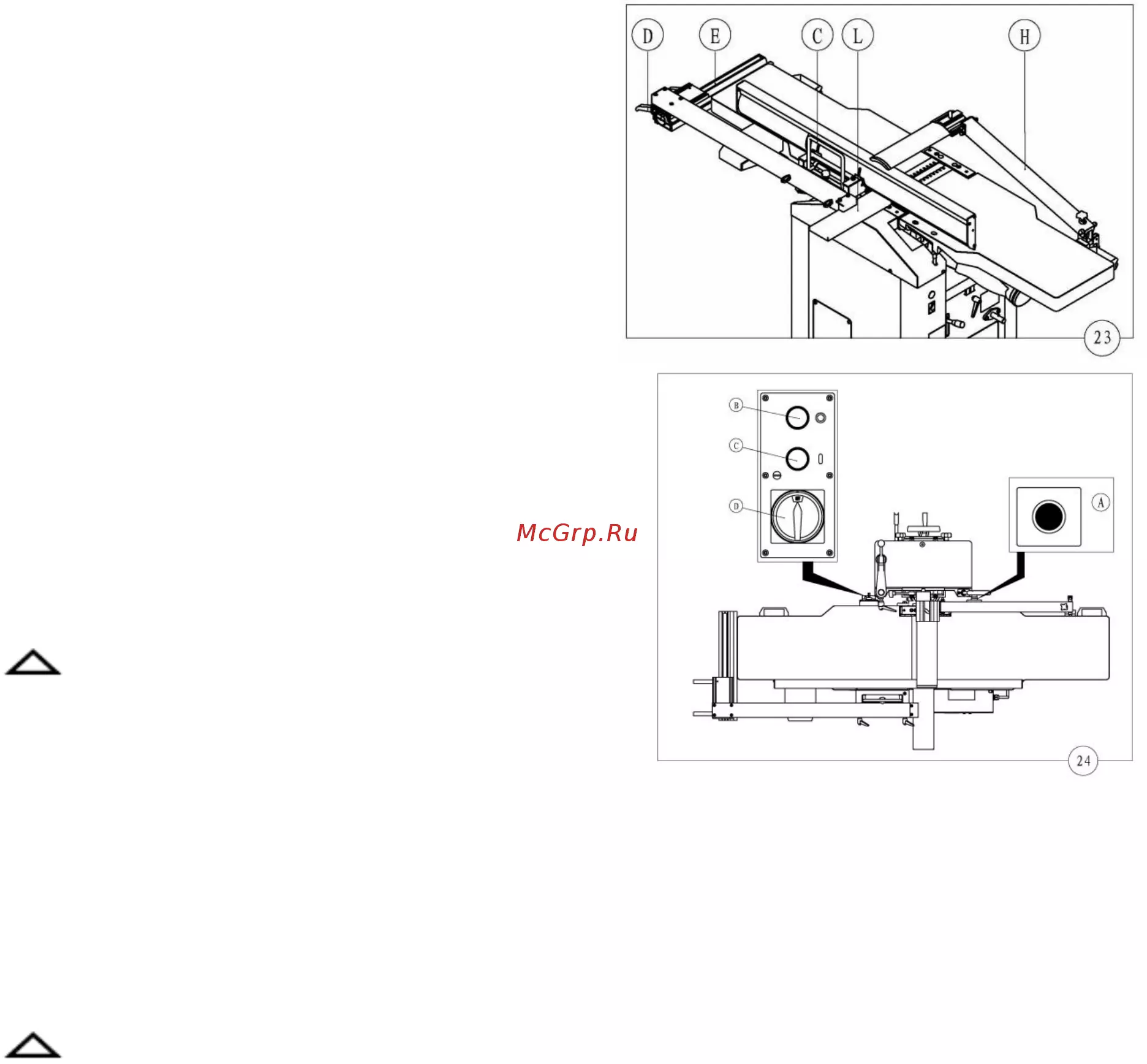

ИНФОРМАЦИЯ В целях безопасности ножи полностью вставляются в ножевой вал перед работой отрегулируйте их в соответствии с инструкциями ниже Ослабьте рычаг управления А рис 17 а затем откройте передний и задний стол Когда столы открыты срабатывает микропереключатель и станок отключается от электропитания Установите регулятор фрез на место как показано на рисунке 18 Ослабьте зажимной болт специальным гаечным ключом С нажимная пружина на месте выведет фрезу из места установки Установите нож в специальную нишу О рис 18 соблюдая угол ориентировки фрезы касательно направления вращения шпинделя фуговального станка Е Убедитесь что пружины находятся в хорошем рабочем состоянии путем приложения небольшого давления на фрезы они должны просаживаться в пазах установки а затем возвращаться в изначальное положение Убедитесь что фрезы центрированы в отношении ножевого вала Е 1 ИНФОРМАЦИЯ Для правильной регулировки проверьте что четыре опоры регулятора фрез полностью прислонены к ножевому валу рис 18 В таком случае обеспечивается правильный выступ ножа из шпинделя фуговального станка максимум 1 мм Затяните зажимные винты используя специальный гаечный ключ С и прилагая давление на регулятор фрез Таким же образом установите все ножи Когда завершите установку настройте станок на холостой ход или строгание по толщине следуя инструкциям из главы 5 и 6 4 фрезовый ножевой вал рис 19 Установите ножи Е на шпиндель Е через специальное отверстие А Проверьте зацентрированы ли ножи относительно ножевого вала Е Запустите рабочий блок фуговального станка чтобы закрепить фрезы Возьмите брусок твердого дерева и в течение нескольких минут прострогайте его с целью лучшей фиксации регулировочного клина фрезы Чтобы отсоединить фрезы нажмите на клин и вытяните фрезу 5 2 Шлифовальные столы регулировка рис 20 Ослабьте запорный брус А Используйте рычаг В чтобы установить стол В в зависимости от выбранного отсоединения см примечание на пластинке данных С Когда регулировка завершена затяните запорный брус А Выпускной рольганг Выпускной шлифовальный стол Е должен быть на одной линии с установленными ножами Процедура испытания расположите отлично отстроганную заготовку между поверхностью стола и ножевым валом и вручную вращая ножевой вал дайте заготовке пройти близко к фрезам Если это возможно значит регулировка правильная если нет регулировка должна быть проведена снова 14
