3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

4. ВВОД В ЭКСПЛУАТАЦИЮ

4.1. Распаковка

Откройте коробку. Извлеките все комплектующие детали и узлы

Проверьте комплектность и целостность инструмента.

Освободите узлы и детали от консервационной смазки

4.2. Сборка

Порядок соединения / разъединения верхней и нижней штанги

Внешний вид и дизайн крепящих устройств, может отличаться от приведенного на рисунках 1 и 2. Принцип

работы, и сборки узлов - не меняется.

Штанга триммера состоит из двух сегментов – верхней и нижней трубки.

1. Рукоятка ручного запуска

2. Рычаг управления воздушной заслонкой

карбюратора

3. Скоба крепления ремня

4. Ручка

5. Штанга алюминиевая

6. Редуктор

7. Топливный бак

8. Глушитель

9. Ремень плечевой

10. Рукоятка управления

11. Защитный кожух

12. Нож

13. Пусковая клавиша (рычаг управления

дроссельной заслонкой)

14. Фиксатор пусковой клавиши

15. Выключатель зажигания

16. Блокиратор пуска

17. Катушка с леской

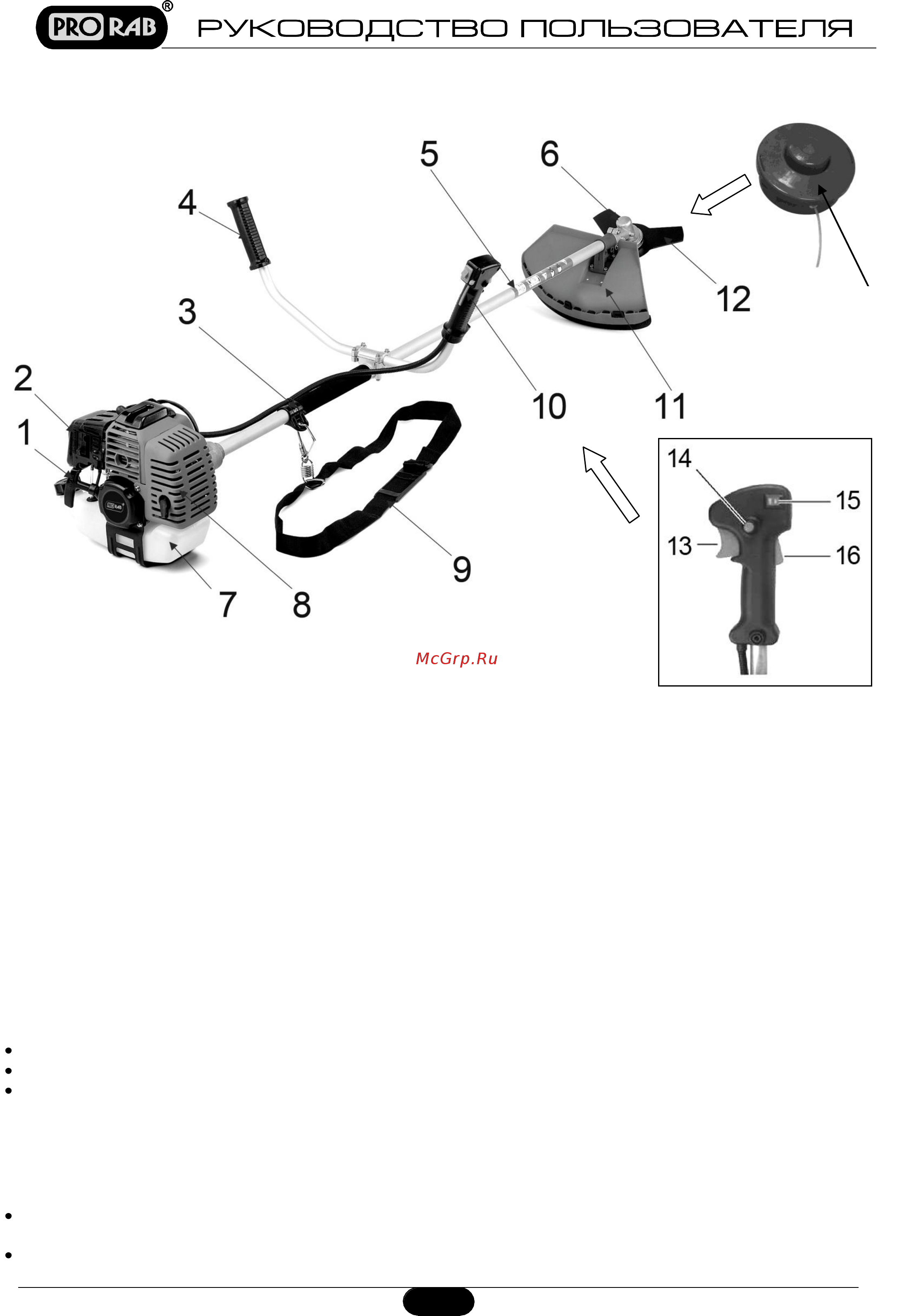

Рис. 1
