Prorab 8405 p [8/19] Порядок установки снятия режущего ножа

Соединение нижней и верхней штанги происходит при помощи соединительной муфты.

Использование соединительной муфты обеспечивает возможность быстрой установки и снятия нижней

штанги, без применения специального инструмента.

Ослабьте зажимную рукоятку (5)(См. Рис.2) соединительной муфты, открутив ее против часовой стрелки.

Совместите верхнюю (1) и нижнюю (2)(См. Рис.2) штанги.

Соедините верхнюю и нижнюю штанги.

Во время соединения частей штанг, обязательно удостоверьтесь в совпадении соединения гибкого вала,

внутри трубки.

При этом фиксирующая кнопка (3) должна зафиксироваться (защелкнуться) в отверстии (4)(См. Рис.2)

соединительной муфты. Если фиксирующая кнопка не зафиксировалась в отверстии соединительной

муфты, то следует немного провернуть нижнюю штангу относительно верхней до момента фиксации.

Затяните зажимную рукоятку (5)(См. Рис.2) соединительной муфты, закрутив ее по часовой стрелке.

В процессе работы с триммером периодически проверяйте степень затяжки зажимной рукоятки

соединительной

муфты. При необходимости подтягивайте ее.

Для разъединения штанг необходимо ослабить барашковую гайку, утопить пальцем шарик фиксатора и

выдвинуть нижнюю штангу.

Установка рукоятки управления на штангу

Ручка управления состоит из двух частей, она

устанавливается на штангу.

Расположите в углубление в средней части штанги рукоятку

управления (10) и дополнительную ручку (4)(См. Рис.1).

Ручки можно установить на удобный угол наклона.

Поместите над соединением прижимную крышку (1),

зафиксируйте положение ручек, затянув 4 крепящих винта (См.

Рис.3).

Прицепите карабин плевого ремня к петле крепления (2)(См.

Рис.3)

Установка защитного кожуха

Во время работы триммера, обязательно используйте защитный кожух (11)(См. Рис.1). Запрещается

эксплуатировать триммер без защитного кожуха!

Кожух имеет паз округлой формы, для обхвата редуктора.

Наденьте защитный на корпус редуктора внизу штанги, зафиксируйте его положение винтами.

4.3. Порядок установки / снятия режущего ножа

Внимание! Все работы по проведению технического обслуживания инструмента выполнять

только при выключенном двигателе! При проведении работ по установке, снятию и

обслуживанию режущего ножа - необходимо использовать защитные перчатки!

Установка ножа:

Извлеките шплинт (4)(См. Рис.5) из отверстия, расположенного на конце вала.

Для откручивания гайки крышки редуктора с вала, необходимо зафиксировать положение редуктора.

Для фиксации редуктора, вставьте шестигранный ключ (1)(См. Рис.4)(входит в комплект)(или подобный

стопорный стержень) в совмещенные отверстия в чашке редуктора и в ступице вала.

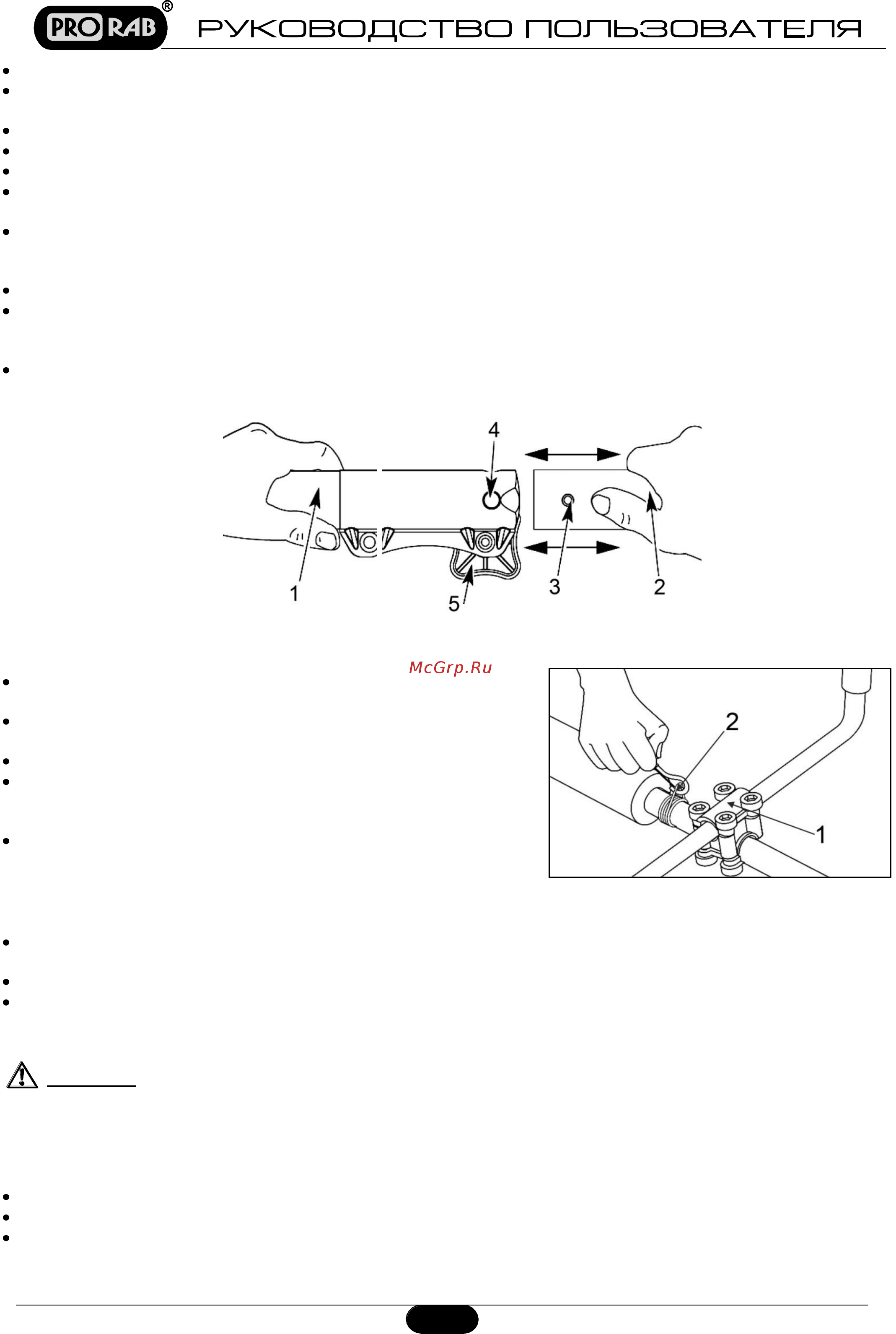

Рис. 3

Рис. 2
