12

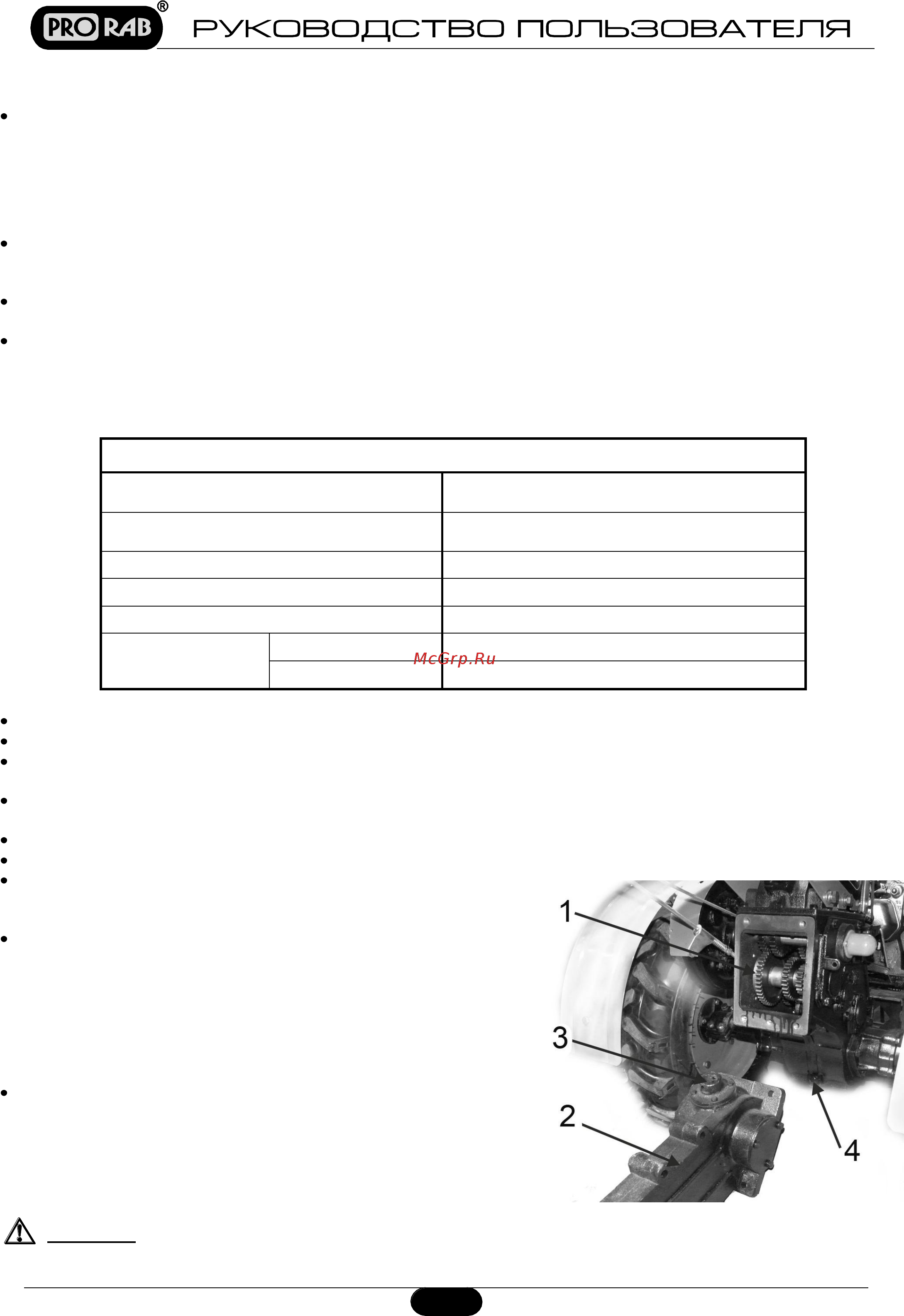

4.2.6. Регулировка рулевого механизма
Убедитесь в том, что муфта сцепления полностью расцеплена, поворотные муфты с левой и правой стороны
должны быть отрегулированы одинаково. В расцепленном положении зазор между рычагом управления и
нижней частью руля должен составлять 2 - 5 мм.
4.2.7. Установка защитных крыльев и кожухов
Для защиты оператора культиватора от колес, а так же вылетающих из-под них комков грунта, необходимо
установить защитные крылья на раму культиватора. Крылья крепятся винтами с рамой культиватора. Заведите
кромку крыла под раму и затяните винты крепления крыла.
Необходимым условием для безопасной работы, является установка защитного кожуха, на приводной шкив
ременной передачи привода. Эксплуатация культиватора без защитного кожуха категорически запрещена!
Почвофреза так же должна быть закрыта кожухом (21)(См. Рис.1). Эксплуатация культиватора без защитного
кожуха категорически запрещена!
4.2.8. Установка цепного редуктора привода почвофрезы
Почвофреза
Тип
Горизонтальный, приводимый в движение
центральной цепью
Габаритные размеры, (мм)
(Длина х Ширина х Высота)
820 х 850 х 740
Расцепляющий механизм
Кулачковая муфта
Количество ножей для вспашки
14 (слева и справа)
Ширина вспашки, (см)
70
Глубина вспашки,
(см)
Сухая вспашка
8 - 12
Мокрая вспашка
10 - 14
Первоначально редуктор коробки передач закрыт стальной защитной крышкой. Она крепится 4 болтами.
Снимите защитную крышку с редуктора.
Обязательно залейте около 0,5 литра трансмиссионного масла (класс SAE 80W-90 вязкостью GL-5)
непосредственно в цепной редуктор фрезы (2)(См. Рис.8).
В местах соединения редуктора и коробки обязательно установите резиновую прокладку, для предотвращения
возможного протекания смазочного масла.
Совместите редуктор (2) с коробкой (1)(См. Рис.8). И зафиксируйте соединение 4 болтами.
Установите рычаг включения вращения почвофрезы (23)(См. Рис.1) в сцепную нишу (3)(См. Рис.8).
Поворот рычага (23)(См. Рис.1) направо - включает вращение
фрез. Поворот рычага влево - отключает вращение фрез
(20)(См. Рис.1).
На плоскости стыковки расположены два направляющих
штыря, позволяющие правильно состыковать шестерни после
сборки. После совмещения шестерней роторного культиватора
с шестернями коробки переключения передач можно включить
передачу на роторный культиватор, поворачивая вал роторного
культиватора или шкив приводного ремня сцепления до тех
пор, пока одна из шестерней не повернется под определенным
углом и окончательно зацепится.
Почвофреза может быть снята, если открутить четыре гайки,
стыкующие его с коробкой переключения передач. После этого,
коробка передач культиватора обязательно должна быть
закрыта защитной крышкой, чтобы предотвратить попадание
земли и грязи в трансмиссию.
Внимание!
Как минимум, каждый сезон, перед началом работ, необходимо менять смазку в
редукторе привода фрез!
Рис. 8
