22

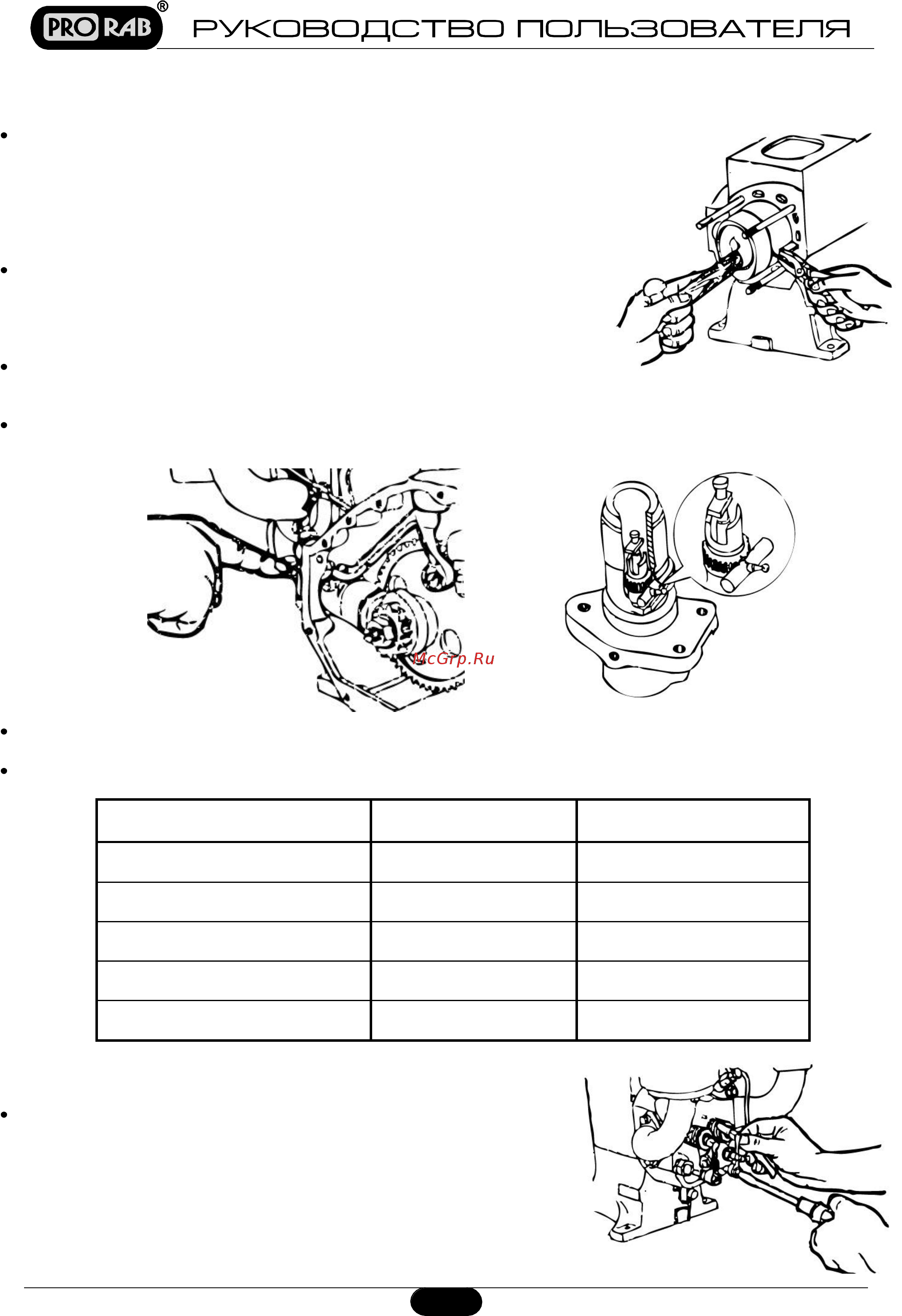

Герметичность клапанов может быть проверена посредством залива во впускное и выпускное отверстия
небольшого количества керосина и наблюдения на предмет утечки в течение 3 минут. Верхний конец клапанов
должен находиться на 0 - 0,6 мм ниже согласующей плоскости головки цилиндра.
При установке поршневых колец на поршень убедитесь, что первым
устанавливается хромированное цилиндрическое компрессионное
кольцо, вторым и третьим - призматические компрессионные кольца,
устанавливаемые вверх малым основанием, а четвертым - пружинный
сальник. Стык пружины сальника необходимо поместить напротив
конца сальника; щели в поршневых кольцах не должны лежать на
одной линии, и не должны совпадать с направляющей ствола поршня.
При установке соединительной тяги поршня на блок цилиндра
убедитесь, что смазочное отверстие на меньшей стороне
соединительной тяги смотрит вверх. Кольцо из листовой стали может
использоваться, чтобы надеть поршневые кольца и вставить поршень в
гильзу цилиндра при помощи деревянной палочки (См. Рис.14).
При установке наклонной направляющей вилки убедитесь, что шарик
на раме впрыскивающего насоса вставлен в паз наклонной направляющей вилки, а задняя часть рамы
защищает корпус впрыскивающего насоса на 5-6 мм. (См. Рис.15)
При установке впрыскивающего насоса после снятия, установочные метки на штоке и регулировочным
шестеренчатым кольцом / раме должны быть совмещены (См. Рис.16)
При установке коробке передач, плоская часть ведущей шестерни масляного наноса должна быть совмещена с
пазом на лицевой стороне распределительного вала.
Болты и гайки должны быть затянуты в соответствии с вращающими моментами, приведенными ниже.
Название болта / гайки
Вращающий момент
Нм (кг*см)
Примечание
Штифт головки цилиндра
(М12)
78,5
(8)
Гайка головки цилиндра
(M12x1,25)
117,7 - 147,1
(12 - 15)
Гайка соединительной штанги
(M10х 1,25)
49 - 58,9
(5 - 6)
Стопорится контровочной
шайбой
Уравновешивающий болт
(М 10x1,25)
58,9 - 68,5
(6 - 7)
Стопорится контровочной
шайбой
Гайка маховика
(М36х2)
255 - 294
(26 - 30)
Стопорится контровочной
шайбой
Регулировка зазора клапанов
Снимите крышку головки цилиндра, поворачивайте маховик до
тех пор, пока и впускающий и выпускающий клапана не будут
закрыты. Ослабьте контровочную гайку на качающем рычаге и
поверните регулировочный винт. После этого вставьте
калибровочный щуп между штоком клапана и качающим рычагом;
вкручивайте регулировочный винт до тех пор, пока
калибровочный щуп не будет легко выходить. После этого
затяните контровочную гайку (См. Рис.17).
Рис. 14
Рис. 15
Рис. 16
Рис. 17
