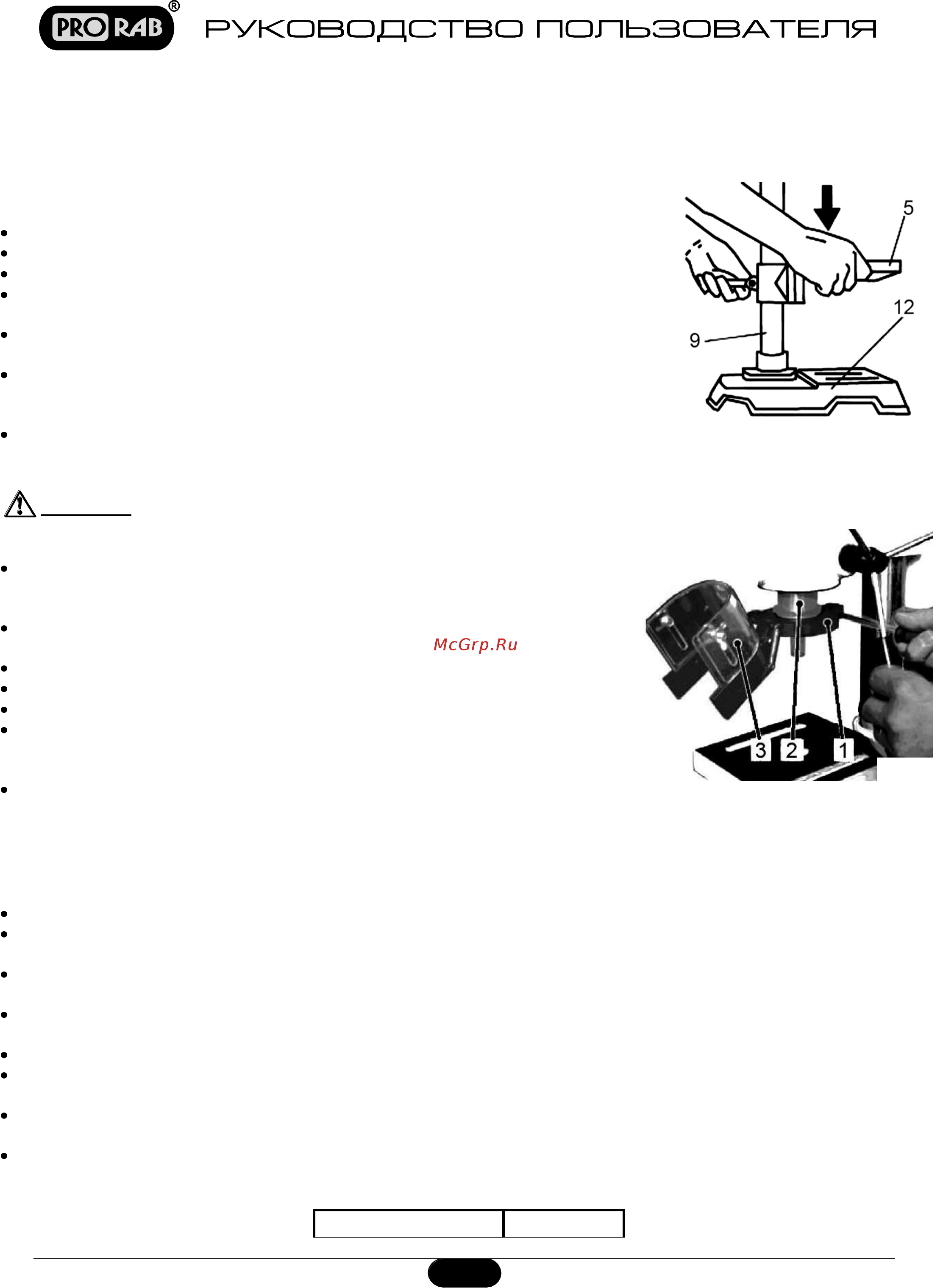

4 ЭКСПЛУАТАЦИЯ 4 1 Подготовка к работе Распаковка и сборка Откройте коробку Извлеките все комплектующие детали и узлы Проверьте комплектность и целостность станка Станок поставляется в разобранном виде Установите опорную плиту 12 См Рис 1 на ровной устойчивой поверхности рабочего верстака Закрепите колонну 9 в опорной плите 12 с помощью болтов 11 См Рис 1 2 Установить держатель стола 10 См Рис 1 2 на колонну так чтобы стол находился над ней после чего закрепить стол в требуемом положении с помощью ручки Установите корпус станка на колонну и зафиксируйте его винтами Рис 2 Установка сверлильного патрона 1 Внимание Установку сверлильного патрона производить только на отключенном от сети питания станке Перед установкой патрона необходимо установить защитный экран 3 на сверлильную пиноль 2 и крепко затянуть фиксирующий винт 1 См Рис З Перед установкой патрона на шпиндель очистите шпиндель и посадочное отверстие патрона от смазочных материалов масла Откройте сверлильный патрон на максимальный размер сверла Наденьте патрон на конус шпинделя Положите на рабочий стол ровную деревянную заготовку Сделайте подачу шпинделя вниз прокрутив ручку 8 См Рис 1 Конус шпинделя войдет в зацепление с коническим отверстием в патроне и надежно зафиксируется Чтобы снять патрон можно воспользоваться двумя клина отвертка стамеска друг напротив друга между шпинделем и патроном Нажимая одновременно на эти рычаги пока патрон не слезет со шпинделя Перед запуском станка необходимо Проверить станок и сетевой шнур на отсутствие повреждений Установить высоту стола и упор ограничения глубины таким образом чтобы Вы случайно не просверлили стол для заготовки Ненужный кусок дерева в качестве опоры защищает как сверло так и стол для заготовки Закрепляйте заготовку от захвата сверлом Прикрепляйте заготовку к столу или устанавливайте струбцину Струбцину всегда прикручивайте к столу Держите руки на достаточном расстоянии от движущихся частей станка принимайте во внимание что заготовка может соскользнуть и отлететь в сторону Крепко фиксируйте ее струбциной Выбирайте силу подачи таким образом чтобы сверло двигалось достаточно быстро Слишком медленное вращение шпинделя ведет к преждевременному износу сверла и прожогам заготовки слишком быстрое вращение может привести к заклиниванию мотора или излому сверла Примерная скорость вращения сверла приведена в таблице ниже Подберите оптимальную скорость вращения исходя из материала и цели вашей работы Помните чем меньше диаметр сверла тем выше число оборотов Металл сверлится при низких оборотах при необходимости используйте масло для сверления Древесина 2000 об мин
