Сварог TECH TIG 250 P AC/DC (E102) [14/24] Установка и последовательность работы в режиме mma

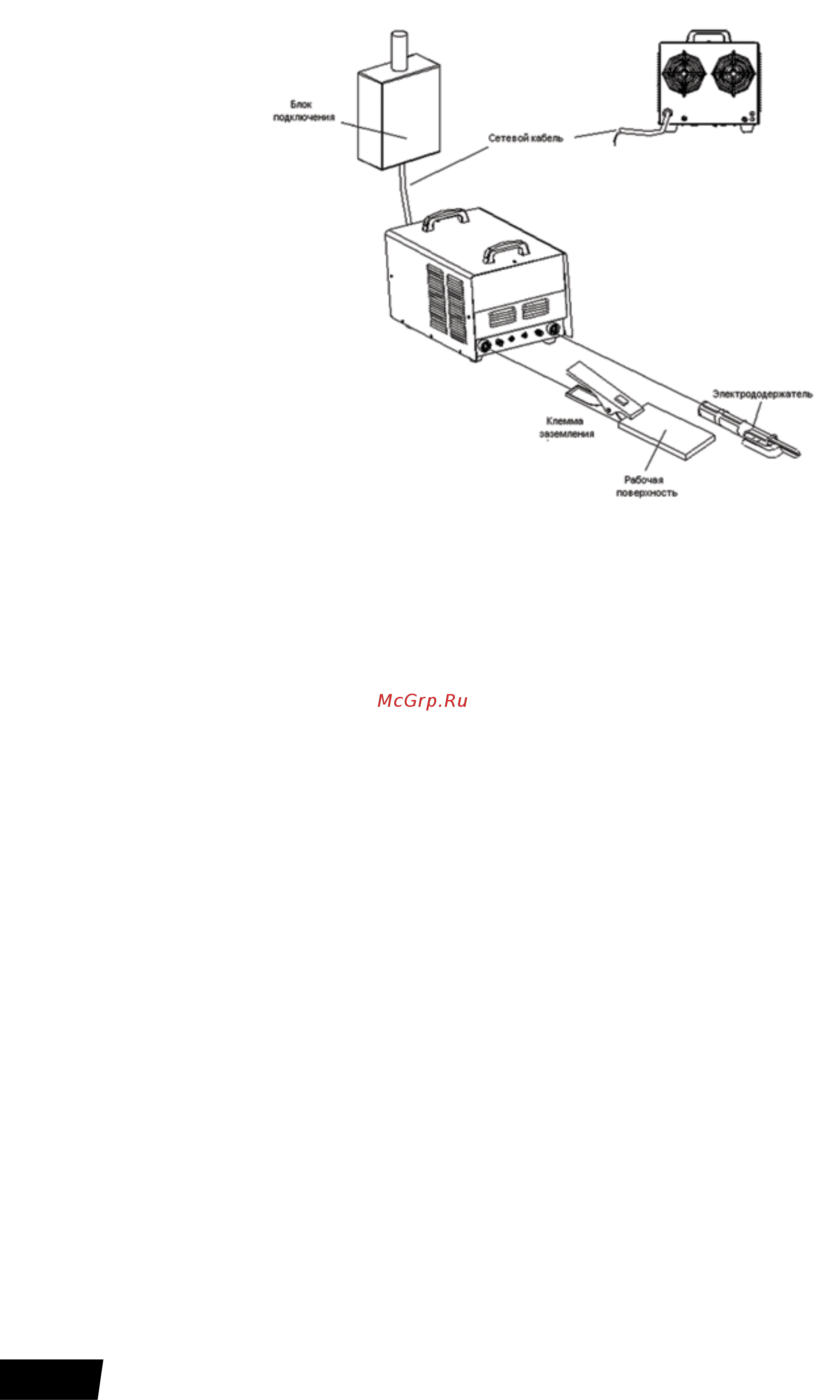

Рисунок 8.3 Подключение для режима MMA

Примечание: подключите электрододержатель к разъему ОКС «-» и обратный кабель

к разъёму ОКС «+» полярность при этом будет прямой. Для получения обратной

полярности поменяйте разъемы электрододержателя и массы клеммы заземления

местами.

8.3 УСТАНОВКА И ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ В РЕЖИМЕ MMA

8.3.1 Соберите схему установки, подсоединив электропитание и кабели. (Рис 8.3)

8.3.2. Соедините обратный кабель с заготовкой или столом сварщика, с помощью зажима

клеммы заземления. (Рис 8.3)

8.3.3. Выберите необходимый режим сварки на передней панели инвертора в положение

“MMA”.

8.3.4. К инвертору можно подключить пульт дистанционного управления (ДУ - пунктир).

Если ДУ не используется, отсоедините разъём дистанционного управления. Дистанционное

управление является дополнительной функцией.

8.3.5. Переключите выключатель питания в положение «Вкл», чтобы начать работу.

Вольтметр на передней панели аппарата показывает напряжение без нагрузки, и амперметр

показывает заданный ток.

8.3.6. Установите желаемое значение тока, регулируя ручку «сварка» на панели управления

или на пульте дистанционного управления.

8.3.7. Установите тока форсажа дуги и сварочного тока поджига дуги на требуемые значения.

(Залипание электрода можно избежать, если форсаж дуги и ток поджига соответствующие.

Слишком высокий форсаж может вызвать чрезмерное разбрызгивание, а ток поджига дуги

может быть выше, но если заготовка тонкая – форсаж должен принимать минимальное

значению, иначе, заготовка может быть прожжена насквозь).

8.3.8. Выбирайте значение тока в соответствии с диаметром электродов и технологической
