8.4 УСТАНОВКА ОБОРУДОВАНИЯ ПРОСТОГО И ИМПУЛЬСНОГО

РЕЖИМА TIG

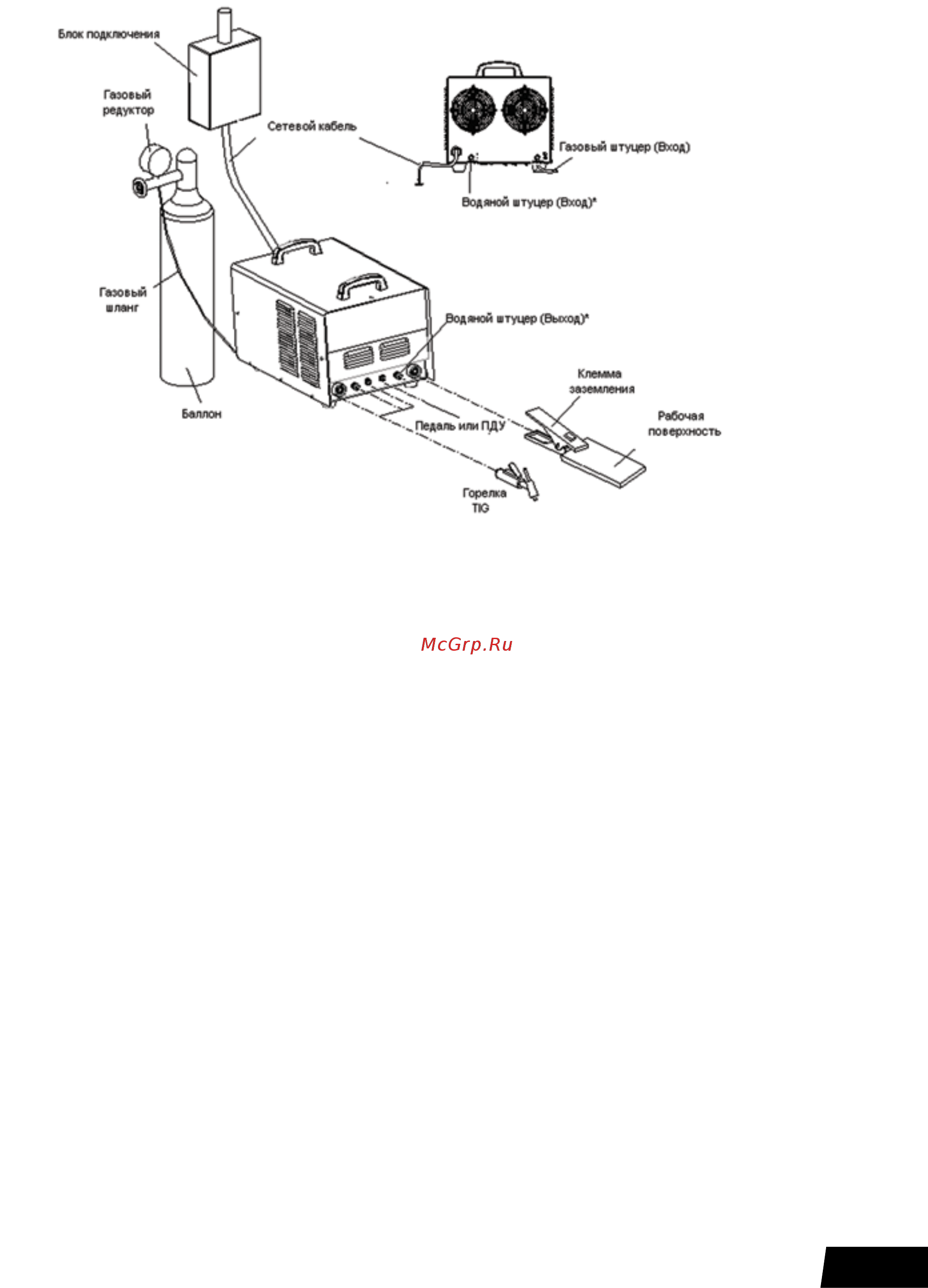

Рисунок 8.4 Подключение для режима TIG

1) газовый шланг, газовый регулятор, газовый баллон и пульт дистанционного управления

приобретаются отдельно и в базовую комплектацию не входят.

2) для работы в режиме TIG правильно подключайте полярность горелки к разъёму «-»,

обратный кабель «массы» к разъёму «+».

3) заземлите машину через корпус или через блок подключения.

8.4 ПОРЯДОК РАБОТЫ В РЕЖИМЕ TIG

8.4.1. Подключите источник питания инвертора. (Рис 8.1 и 8.4)

8.4.2. Соедините газовый шланг, выводной кабель аппарата, подсоедините заготовку зажимом

обратного кабеля, соедините кабель горелки с аппаратом. (Рис 8.4) Когда используется

охлаждаемая горелка TIG переключатель водяного и воздушного охлаждения должен быть

переключен на нужную позицию. Когда используется горелка TIG охлаждаемая водой,

присоедините входной и выходной шланги к штуцерам аппарата, включите подачу воды,

переключатель водяного/воздушного охлаждения в позиции “Водяное охлаждение”.

8.4.3. Для выбора режима горелки переключите аппарат в режим на передней панели аппарата

“Точечная ”, “2T TIG” или “4T TIG” согласно технологическому требованию.

8.4.4. Если аппарат находится на удалённом расстоянии от места сварки к аппарату можно

подключить пульт дистанционного управления.
