серия TIG
6.2. DC TIG-сварка

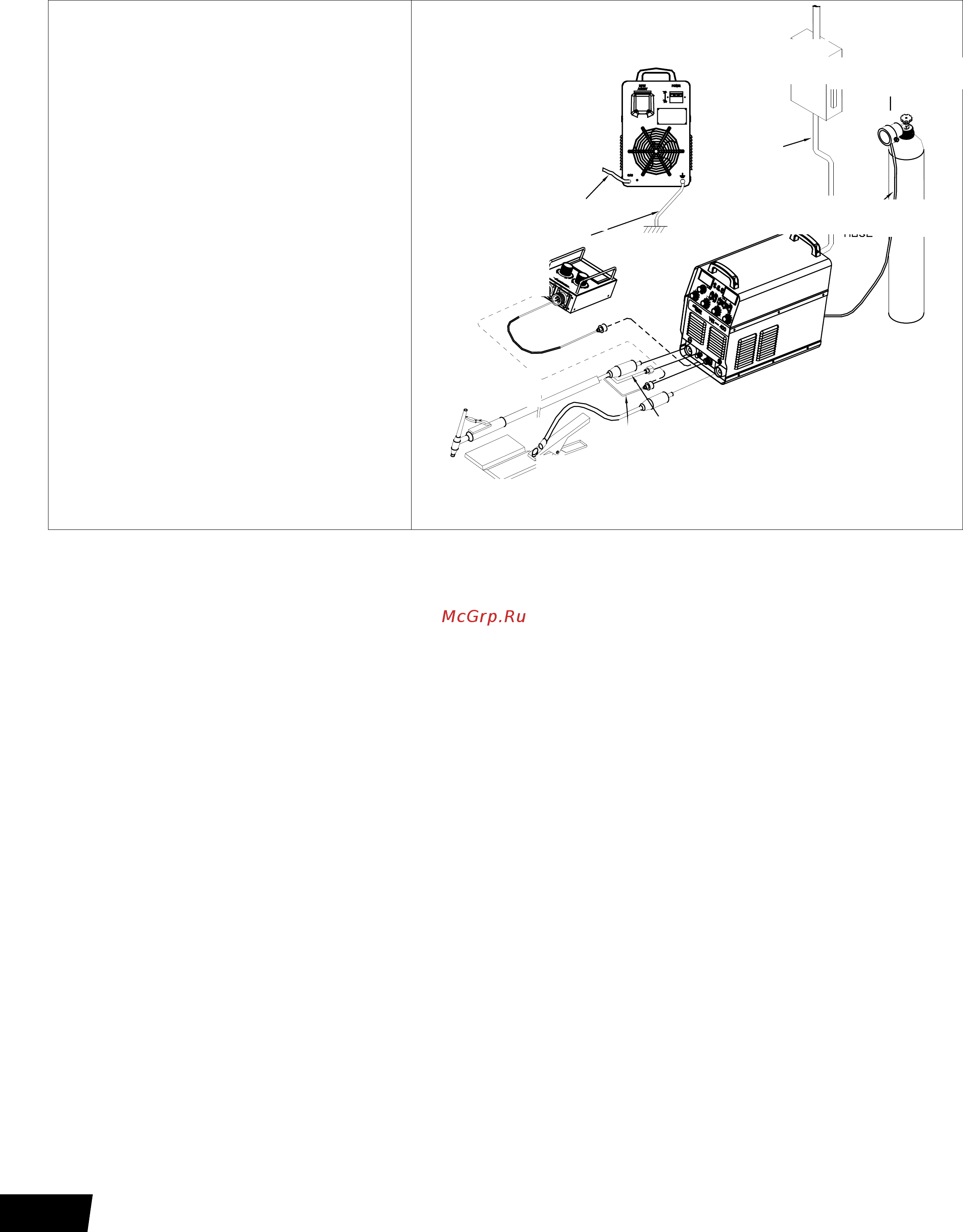

Рисунок 6.3. Схема установки
Внимание: На рисунке показано
подключение постоянного тока
прямой полярности. Для подклю-
чения постоянного тока обратной
полярности поменяйте местами
кабель электрододержателя и
обратный кабель и подсоедините их
к соответствующим разъемам, если
того требует технология.
Внимание: Заземляющий кабель
блока выключателя и у аппарата не
применяются одновременно.
Шланг для ввода газа, газовый
баллон и блок выключателей
предоставляются самими пользо-
вателями.
EARTH CABLE
GAS INPUT HOSE
SWITCHING
3-PHASE CABLE
GAS HOSE
TIG SWITCH CABLE
TIG WELDING
GAS
DECOMPRESSION
WORKPIECE
EARTH CLAMP
REMOTE CONTROL
OPTIONAL
GAS
BOTTLE
FLOWMETER
BOX
Шаги установки и эксплуатации при DC TIG:
1. Подсоедините источник питания аппарата в соответствии с рисунком 8.1.
2. Подсоедините кабель вывода и шланг для газа аппарата в соответствии с рисунком 8.3 и
зафиксируйте заготовку зажимом заземления. Подсоедините кабель выключателя сварочной
горелки к аппарату, если не используется дистанционное управление, и соответственно подсо-
едините его к дистанционному управлению при его использовании.
3. Переключите выключатель опции «MMA/DC TIG/Pulsed TIG» на передней панели аппарата в
положение «DC TIG».
4. Выберите положение выключателя «Machine/Remote control» в соответствии со статусом
дистанционного управления.
5. Выберите режим сварки в соответствии с вашими требованиями (см. Таблицу 7.2).
6. Выберите время дополнительной подачи в соответствии с вашими требованиями (см.
Таблицу 7.3).
7. Переключите выключатель питания на задней панели аппарата в положение «ON» и
включите аппарат. В это время вольтметр на передней панели аппарата отображает напряже-
ние при отсутствии нагрузки, а амперметр отображает предварительно установленный ток.
8. Получите необходимый ток путем настройки кнопки настройки тока или с помощью дистан-
ционного управления.
9. Настройте время возрастания и спада на желаемые значения.
10. Откройте вентиль газового баллона и настройте поток газа на необходимое значение.
11. Нажмите на выключатель сварочной горелки TIG, чтобы зажечь дугу и начать сварку. Ам-
перметр и вольтметр показывают соответственно сварочный ток и сварочное напряжение во
время сварки .
3-фазный
кабель
ввода
Дистанционное
управление
(дополнительно)
Заготовка
Устройство зажима заготовки
Горелка TIG
Шланг для газа
Кабель
заземления
Шланг для газа
Шланг для газа
баллон
Блок
выключателей
Газовый регулятор
