8
серия TIG

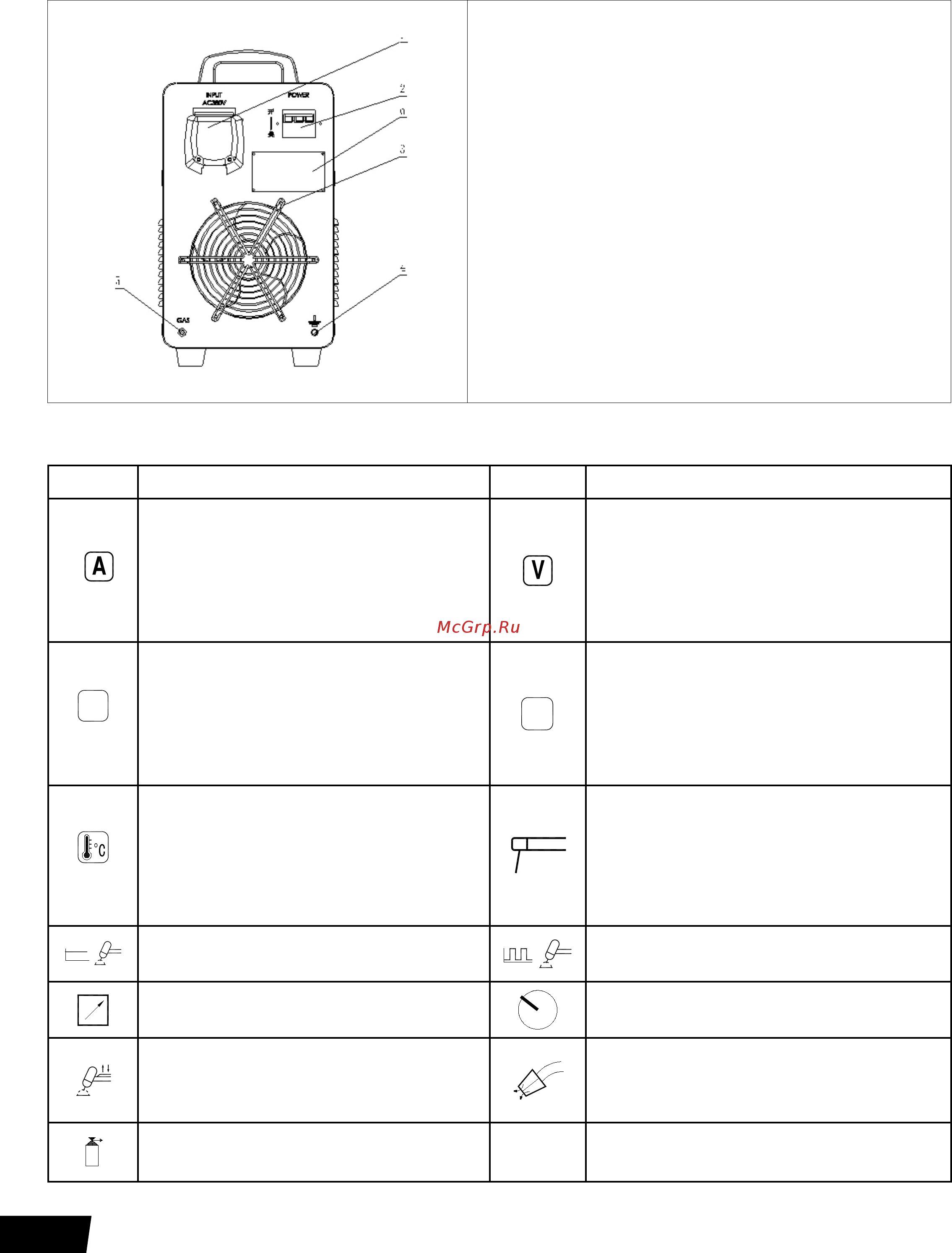

6.2. Устройство задней панели
1. комплект 3-фазных кабелей ввода (4 кабеля):
Желто-зеленый кабель используется для заземления.
2. Воздушный выключатель 40A для выключателя
питания
3. Кожух вентилятора
4. Болт заземления:
Для заземления выберите либо
комплект 3-фазных кабелей ввода (1), либо этот болт.
5. Входное отверстие для газа: Приток защитного
газа.
6. Паспортная табличка (шильда)
6.3. Знаки на передней панели
Знак Описание Знак Описание
Амперметр (Он может показывать
предварительно установленный ток в
режиме MMA/DC TIG и максимальный/
базовый ток в режиме импульсного TIG;
он показывает только текущий сварочный
ток во время сварки.)
Вольтметр (Он показывает напряжение
при отсутствии нагрузки и напряжение на
дуге.)
O.C
Светодиод перегрузки (Красный
светодиод включается при возникновении
сверхтока, он выключается только при
перезапуске аппарата.)
O.V
Светодиод перепада напряжения
(Желтый светодиод включается, когда
сетевое напряжение находится вне допу-
стимых пределов; он выключается, когда
напряжение возвращается к нормальному
значению.)
Светодиод перегрева (Желтый свето-
диод включается при перегреве аппарата;
он выключается автоматически, когда
температура возвращается к нормальному
значению.)
MMA
DC TIG Импульсный TIG
Дистанционное управление Управление аппаратом
Опция режима работы TIG: 2T—2-
шаговый режим; 4T—4-шаговый
режим. (См. Таблицу 7-2)
Опция времени дополнительной
подачи (См. Таблицу 7-3)
Кнопка контроля газа: “|”—вкл.;
“O”—выкл.
