7

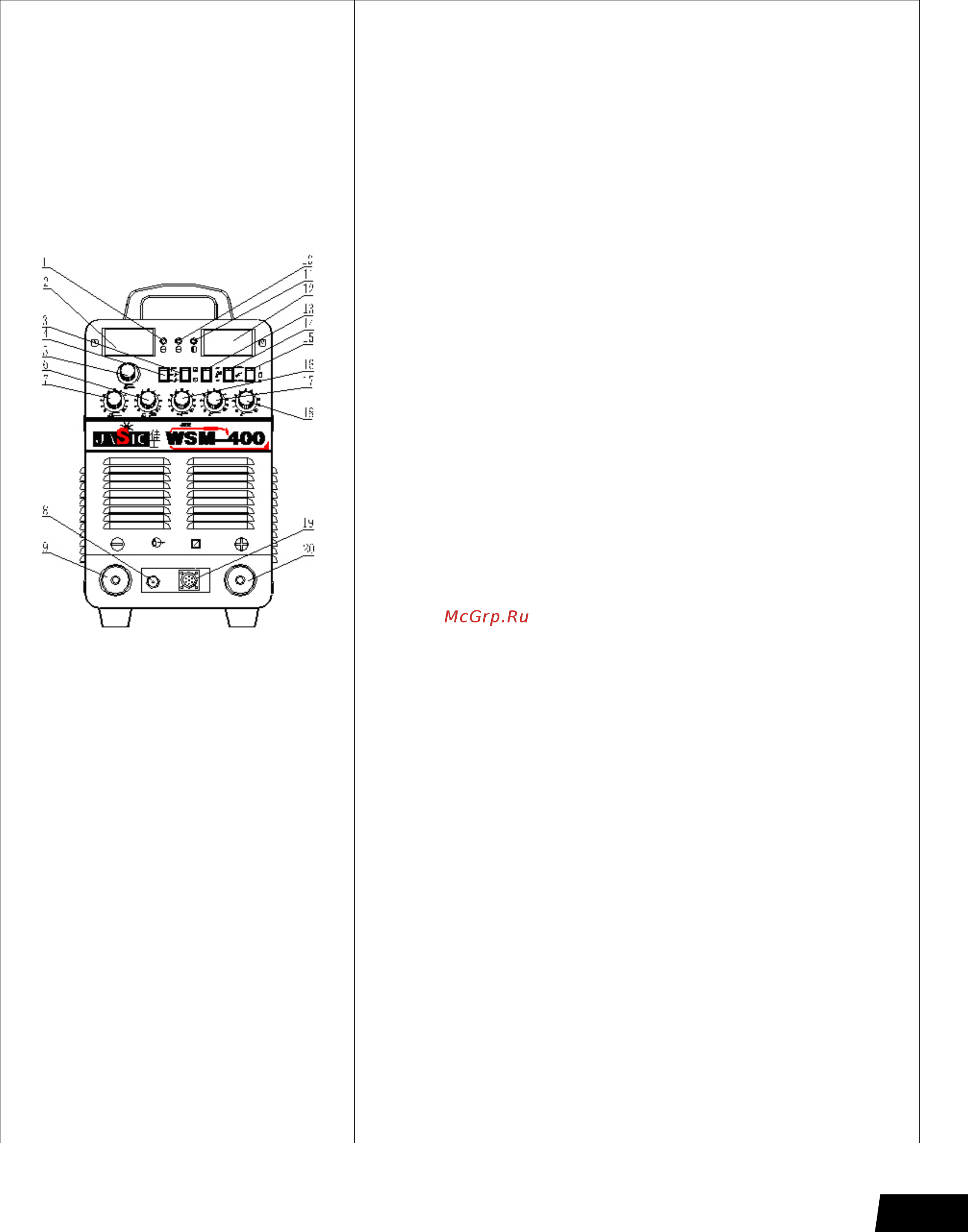

6. Описание панелей (на примере WSM-400)
6.1. Устройство передней панели
1. Светодиод перегрузки: Для выключения перезапустите
аппарат. (Красного цвета)
2. Амперметр: Отображает значение предварительно установ-
ленного (максимального/базового) тока и значение сварочного
тока.
3. Переключатель опции Remote control/the machine
(Дистанционное управление/аппарат):
Его нужно пере-
ключить в положение «аппарат», если дистанционное управление
не установлено или не подключено. Иначе нельзя будет настроить
предварительно установленный ток, начальныйый, максимальный и
базовый ток.
4. Переключатель опций MMA/DC TIG/импульсный TIG
5. Кнопка настройки тока/максимального тока
6. Кнопка настройки тока зажигания дуги/коэффициен-
та зазора
7. Кнопка настройки начального тока/базового тока
8. Выходное отверстие сварочного газа TIG
9. Терминал вывода «-» (черного цвета)
10. Светодиод «перепад напряжения»:
Выключается авто-
матически. (Желтый цвет)
11. Светодиод перегрева: Выключается автоматически.
(Желтый цвет)
12. Вольтметр: Показывает значение напряжения при отсут-
ствии нагрузки и значение напряжения на дуге.
13. 2T/4T в режиме TIG: 8 режимов работы, дополнительных
при работе в положении 2 и 3 переключателя SW2. Более подробную
информацию см. в Таблице 7-2.
14. Дополнительная подача: 5 с, 10 с, 5 с и 30 с дополнитель-
ных при работе в положении 1 переключателя SW2. Более подроб-
ную информацию см. в Таблице 7-3
.
15. Контрольный выключатель газа
16. Кнопка настройки частоты:
Настройте частоту в им-
пульсном режиме TIG.
17. Кнопка настройки времени возрастания: Настройте
время возрастания в режиме TIG.
18. Кнопка настройки времени спада: Настройте время
спада в режиме TIG.
19. Розетка выключателя сварочной горелки TIG и дис-
танционного управления
20. Терминал вывода «+» (Красный цвет)
