7. ПОДГОТОВКА АППАРАТА К РАБОТЕ ДЛЯ

ВОЗДУШНО-ПЛАЗМЕННОЙ РЕЗКИ

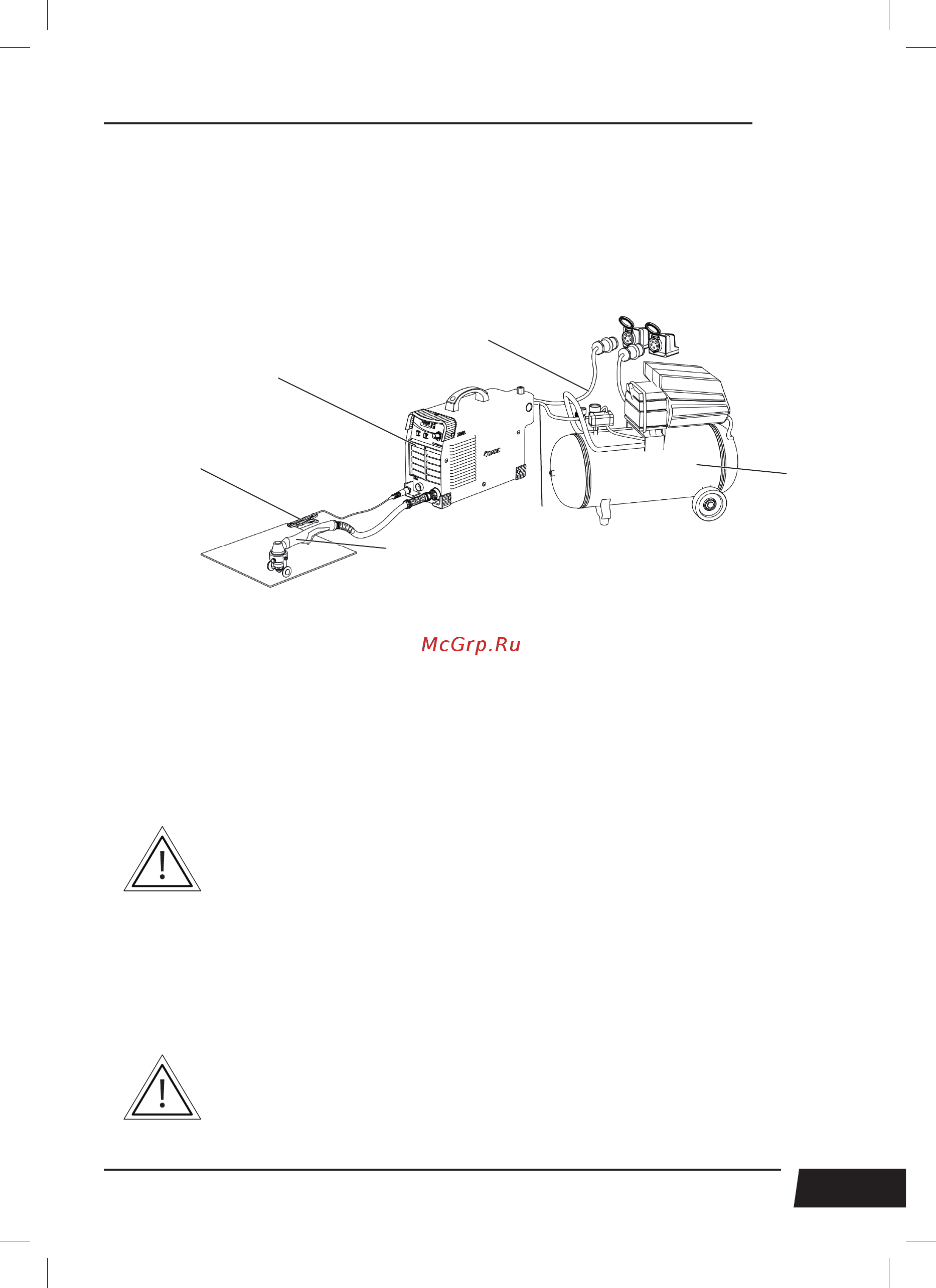

На рисунке 7.1 показана схема подключения аппарата воздушно-плазменной резки.

Рис. 7.1. Схема подключения оборудования.

1. Плазмотрон. 2. Клемма заземления. 3. Аппарат плазменной резки. 4. Компрессор.

5. Газовый шланг. 6. Сетевой кабель.

1. Подключите газовый шланг, идущий от компрессора к регулятору давления и источни-

ку питания. Система подачи сжатого воздуха, состоящая из компрессора, регулятора давле-

ния и газового шланга, должна иметь плотные соединения (используйте винтовые хомуты),

чтобы не допустить утечек и обрыва газового шланга.

Периодически сливайте конденсат из ресивера компрессора. Большое

содержание конденсата уменьшает срок службы плазменного резака и

может привести к поломке оборудования.

2. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку на пе-

редней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в плотной

фиксации соединения. Закрепите клемму заземления на заготовке.

3. Подключите силовой вход горелки к разъему аппарата на передней панели, убедитесь

в плотной фиксации соединения.

При неплотном подсоединении кабелей возможны выгорания панель-

ных розеток и выход из строя источника питания.
