1. ОБЩЕЕ ОПИСАНИЕ

Сварочные маски ТМ «Сварог» с автоматическим затемнением являются средством

защиты нового поколения. Они предназначены для защиты глаз от светового излучения

при различных видах сварки: ручная дуговая, аргонодуговая, полуавтоматическая в среде

защитных газов, а также при плазменной резке. Маски оснащены жидкокристаллическим

светофильтром, оптическим электронным контролем, солнечной батареей.

Жидкокристаллический светофильтр автоматически затемняется при

появлении сварочной дуги. Маски обеспечивают сварщику постоянную защиту

от ультрафиолетовых и инфракрасных излучений. Корпуса масок изготовлены из

высокополимерных материалов, износо- и термоустойчивы.

Маски оснащены светофильтрами, которые имеют три основных настраиваемых

параметра: затемнение, задержка срабатывания, светочувствительность, а также

функцию антизатемнения вспышки и индикатор заряда батареи.

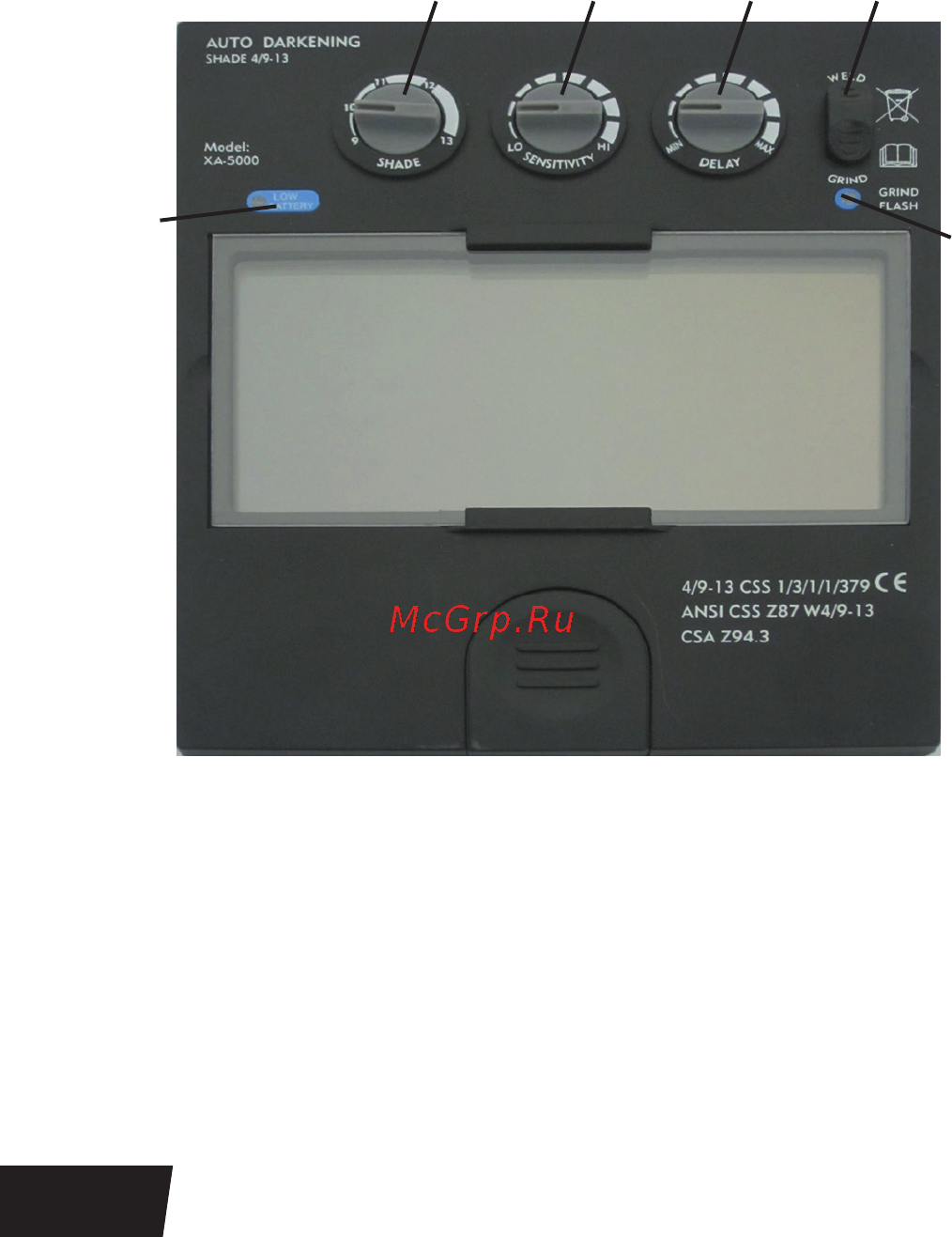

На рис. 1 изображено расположение регуляторов светофильтра.

Рис. 1

1. Светодиод заряда

2. Регулятор затемнения

3. Регулятор

светочувствительности

4. Регулятор задержки

5. Индикатор функции

затемнения вспышки

6. Переключатель функции

затемнения вспышки

На рис. 2 представлена схема сборки корпуса маски и подголовника.

2 3 4 6
