ОБЩЕЕ ОПИСАНИЕ

Данное устройство позволяет производить сварку постоянным током, используя

инверторную технологию преобразования и управления сварочным током на базе

мощных IGBT транзисторов с частотой преобразования ~100 кГц. Применение

передовых инверторных технологий позволяет уменьшить вес и габариты

оборудования, увеличить КПД до 85%. Применение принципа широтно-

импульсной модуляции (PWM) обеспечивает удобное и точное управление силой

сварочного тока, легкий поджиг, равномерное каплеобразование, стабильность и

устойчивость горения дуги.

Источник имеет встроенную автоматическую защиту от перегрева, а также за-

щиту от скачков питающего напряжения. При срабатывании защиты загорается

индикатор на передней панели аппарата, подача сварочного тока приостанавли-

вается, при этом охлаждающий вентилятор продолжает работать. Выключение

индикатора означает, что устройство готово к дальнейшей работе.

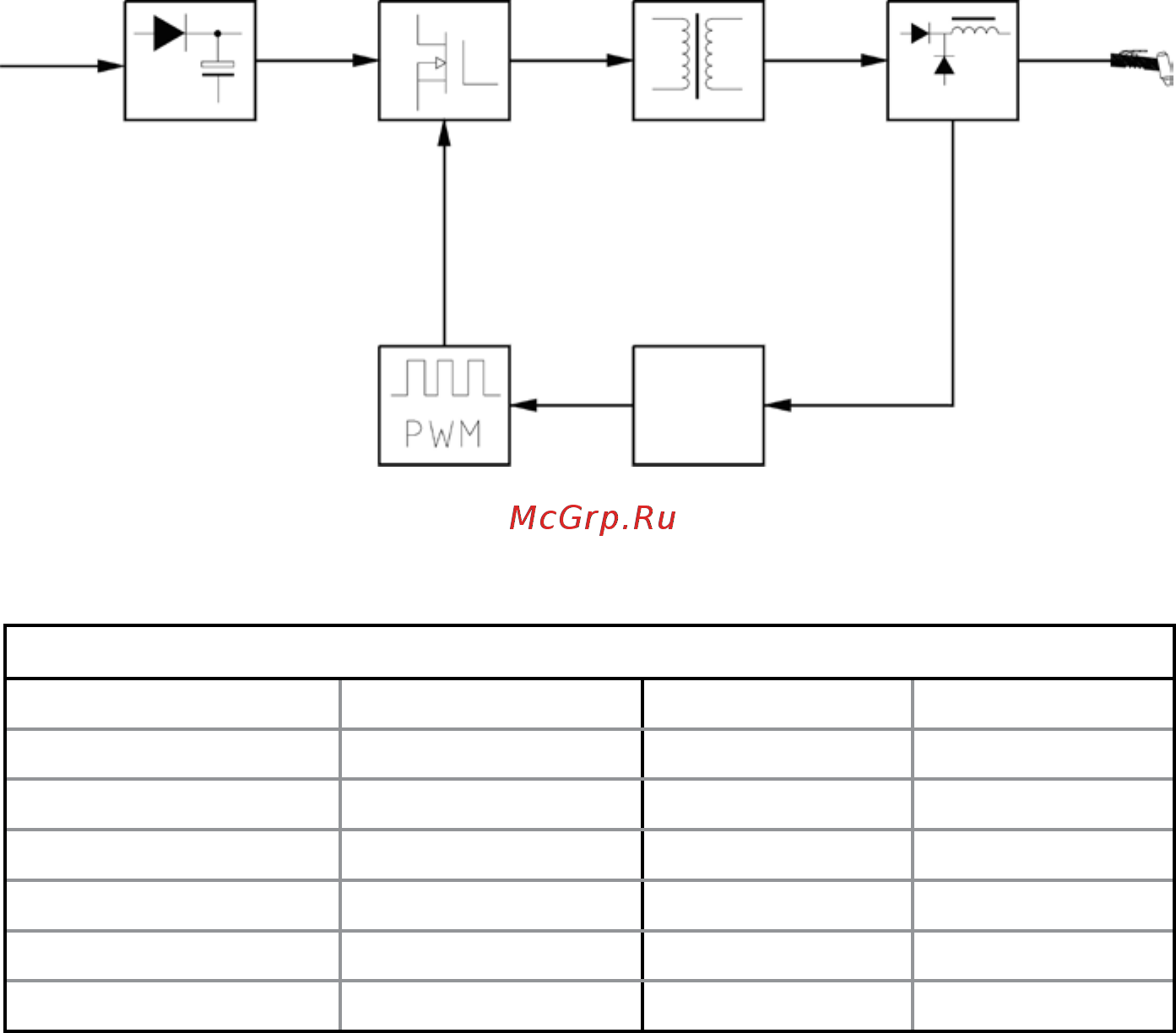

БЛОК-СХЕМА

панель

упр.

Вход

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры, мм

ARC 160 mini 290×130×210 MMA 250 440×205×375

ARC 160 / ARC160 II 380×155×300 MMA 300 465×205×375

ARC 200 mini 380×155×300 ARC 250GS 455×202×372

ARC 200 / ARC200 II 380×155×300 ARC 250G 455×202×372

ARC 250 485×205×375 ARC 400 515×262×468

ARC 315 485×235×440 ARC 400GAP 597×300×500

ARC 500 650×310×640
