10
отметки на щупе (33) (нижний край мас-
лозаливного отверстия (Рис. 14)). Не на-
ливайте масло выше уровня.
8.1.5. Не следует добавлять чрезмерное
количество масла.
8.1.6. Плотно закручивайте крышку (33)
со щупом всякий раз, когда проверяете
уровень масла.
Примечание: Запрещается проверять
уровень масла на работающем двига-
теле.
Смешивать масло с бензином катего-
рически запрещено!
8.2. Замена
масла в картере двигателя
8.2.1. Для слива масла из двигателя (5)
выверните крышку со щупом (33) из гор-
ловины (34) маслозаливного отверстия и
пробку (35), слейте масло (Рис. 12).
8.2.2. Вновь установите пробку (35) и тща-
тельно ее затяните.
8.2.3. Наполните картер двигателя (5) ре-
комендуемым видом масла и проверьте
уровень масла (Рис. 14).
8.2.4. Установите обратно в маслозалив-
ную горловину (34) крышку со щупом (33)
(Рис. 12).

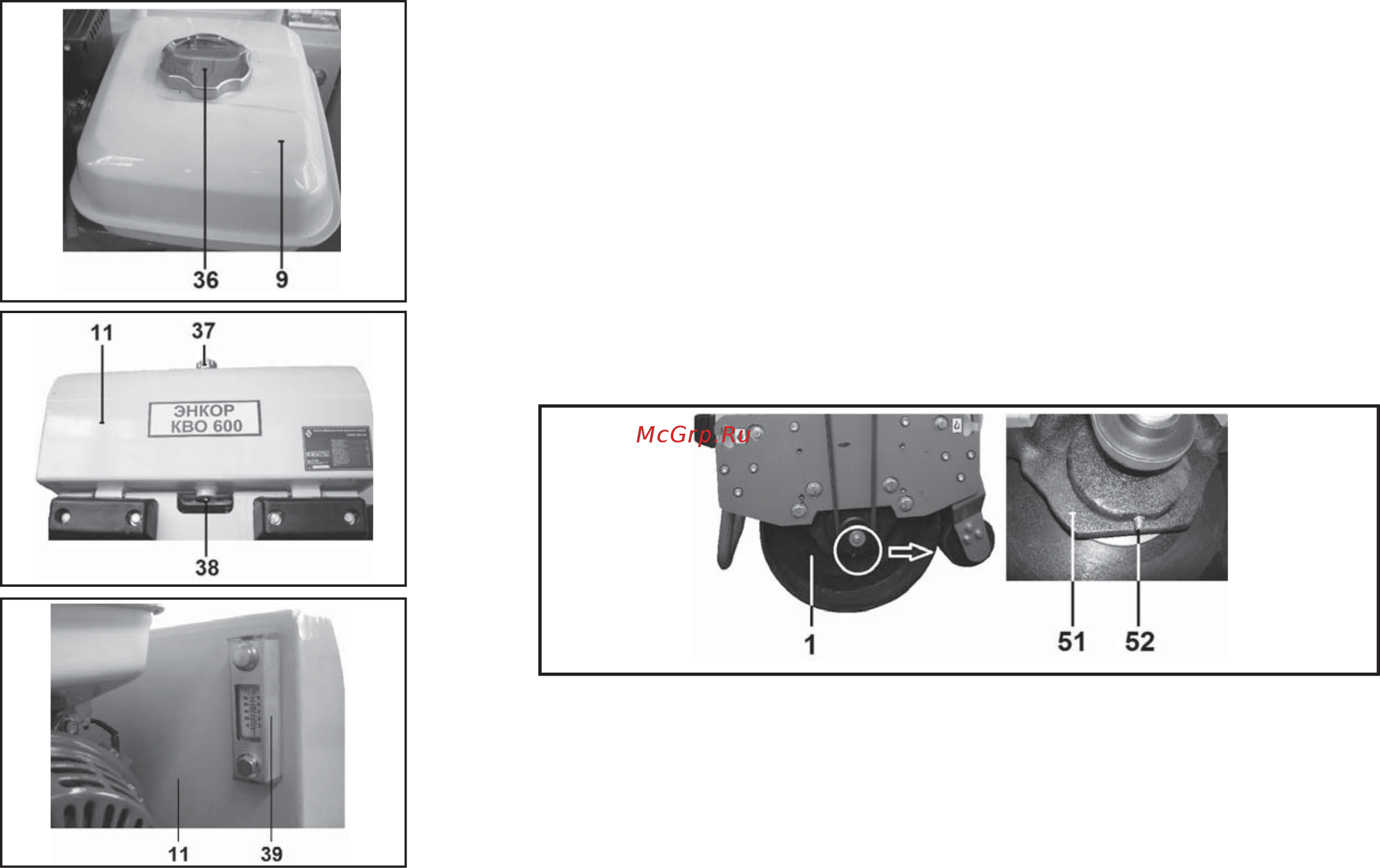

8.3. Заправка топливом (Рис. 15)
Используйте чистый неэтилирован-
ный бензин с октановым числом не
ниже 90.
Примечание: Рекомендуется использо-
вать неэтилированный бензин марки
АИ-92.
8.3.1. Остановите двигатель, дайте ему
остыть как минимум 3 минуты.
Производить заправку топливом при
работающем двигателе категорически
запрещается!
8.3.2. Очистите область вокруг крышки
(36) топливного бака (9) от грязи и мусо-
ра. Снимите крышку (36).
8.3.3. Залейте бензин в топливный бак (9).
Принимая в расчет увеличение объема
топлива, заливайте топливо в топливный
бак (9) на 1,5 – 2 см ниже нижнего края
заливной горловины.
8.3.4. Удалите пролитое топливо с по-
верхности топливного бака (9), двигателя
(5) и корпуса катка при помощи чистой
ветоши.
8.3.5. Плотно закройте крышку (36)
горло-
вины топливного бака (9).
Примечание: Не используйте не реко-
мендованные марки бензина, например,
бензины с октановым числом менее 90.
Не подмешивайте масло в бензин и не
модифицируйте двигатель для работы на
другом типе топлива. Это может привести
к выходу двигателя из строя.
8.4. Проверка уровня масла в масля-
ном баке
Перед отгрузкой
в масляной бак (11) катка
залито моторное масло 20W-50. Рекомен-
дуемые масла 15W-40 или 20W-50. Не
смешивайте масла разных марок!
Рис. 15
Рис. 16
Рис. 17
15
Рис. 35
13.2.2. Тщательно укройте вентиляцион-
ные отверстия и глушитель.
13.2.3. Храните машину в помещении, а
не на улице.
13.3. Периодические проверки
13.3.1. График проверки узлов машины
приведен в таблице 2.
ПРИМЕЧАНИЕ. Обслуживание двигателя
описано в руководстве на двигатель.
13.4. Двигатель
См. инструкцию на двигатель.
13.5. Корпус катка
Проверяйте и обслуживайте в соответ-
ствии с графиком проверок (
см. таблицу
2).
13.5.1.Корпуса подшипников (51), вальца
(1) смазывайте консистентной смазкой
через масленку (52) через каждые 50 ча-
сов работы (Рис. 35).
13.6. Возможные неисправности и ме-
тоды устранения
ВНИМАНИЕ! Перед проведением любых
работ с катком выключите двигатель; до-
ждитесь полного остывания двигателя.
14. КРИТЕРИИ ПРЕДЕЛЬНОГО
СОСТОЯНИЯ И УТИЛИЗАЦИЯ.
14.1. Критерии предельного состояния
14.1.1. Критерием предельного состояния
катка является состояние, при котором
его дальнейшая эксплуатация недопусти-
ма или экономически нецелесообразна.
Например, чрезмерный износ, коррозия,
деформация, старение или разрушение
узлов и деталей, или их совокупности при
невозможности их устранения в условиях
авторизированных сервисных центров
оригинальными деталями, или экономи-
ческая нецелесообразность проведения
ремонта.
14.1.2. Критериями предельного состоя-
ния катка является:
- глубокая коррозия и трещины на поверх-
ностях несущих и корпусных деталей;
- чрезмерный износ или повреждение
двигателя и механизмов привода хода
катка или совокупность признаков.
14.2. Утилизация.
14.2.1. Каток и его комплектующие, вы-
шедшие из строя и не подлежащие ре-
монту, необходимо сдавать на специаль-
ные приемные пункты по утилизации. Не
выбрасывайте вышедшее из строя обору-
дование в бытовые отходы!
14.2.2. Использованные технологические
жидкости (отработанное масло, неис-
пользованный бензин) и промасленную
ветошь сдавайте на специальные при-
емные пункты по утилизации нефтепро-
дуктов. Не выливайте нефтепродукты на
землю и не выбрасывайте промасленную
ветошь в бытовые отходы!
