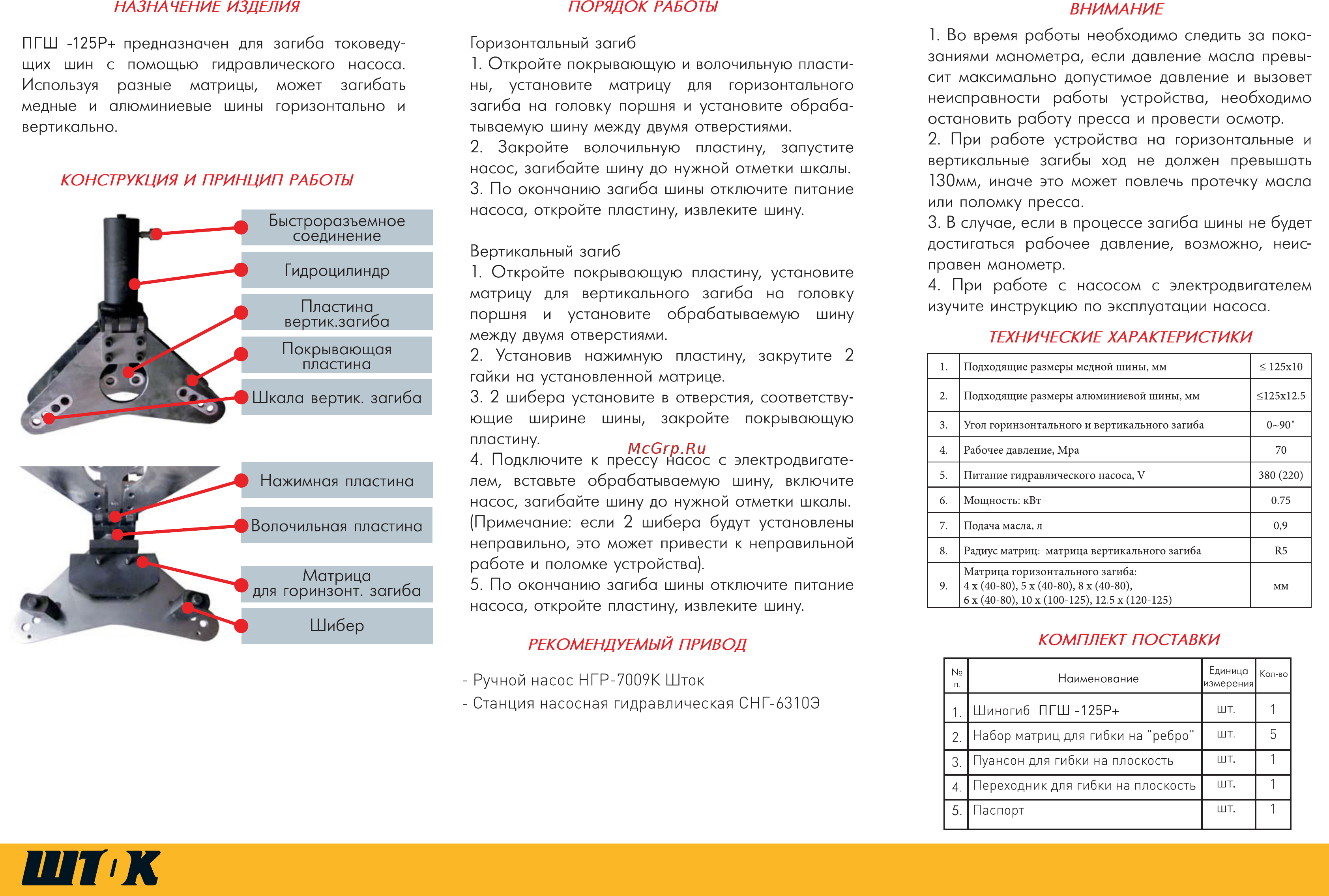

НАЗНАЧЕНИЕ ИЗДЕЛИЯ ПОРЯДОК РАБОТЫ ПГШ 125Р предназначен для загиба токоведу щих шин с помощью гидравлического насоса Используя разные матрицы может загибать медные и алюминиевые шины горизонтально и вертикально КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ Быстроразъемное соединение Нажимная пластина Волочильная пластина Матрица для горинзонт загиба Горизонтальный загиб 1 Откройте покрывающую и волочильную пласти ны установите матрицу для горизонтального загиба на головку поршня и установите обраба тываемую шину между двумя отверстиями 2 Закройте волочильную пластину запустите насос загибайте шину до нужной отметки шкалы 3 По окончанию загиба шины отключите питание насоса откройте пластину извлеките шину Вертикальный загиб 1 Откройте покрывающую пластину установите матрицу для вертикального загиба на головку поршня и установите обрабатываемую шину между двумя отверстиями 2 Установив нажимную пластину закрутите 2 гайки на установленной матрице 3 2 шибера установите в отверстия соответству ющие ширине шины закройте покрывающую пластину 4 Подключите к прессу насос с электродвигате лем вставьте обрабатываемую шину включите насос загибайте шину до нужной отметки шкалы Примечание если 2 шибера будут установлены неправильно это может привести к неправильной работе и поломке устройства 5 По окончанию загиба шины отключите питание насоса откройте пластину извлеките шину ВНИМАНИЕ 1 Во время работы необходимо следить за пока заниями манометра если давление масла превы сит максимально допустимое давление и вызовет неисправности работы устройства необходимо остановить работу пресса и провести осмотр 2 При работе устройства на горизонтальные и вертикальные загибы ход не должен превышать 130мм иначе это может повлечь протечку масла или поломку пресса 3 В случае если в процессе загиба шины не будет достигаться рабочее давление возможно неис правен манометр 4 При работе с насосом с электродвигателем изучите инструкцию по эксплуатации насоса ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1 Подходящие размеры медной шины мм 125x10 2 Подходящие размеры алюминиевой шины мм 125x12 5 3 Угол горинзонтального и вертикального загиба 0 90 4 Рабочее давление Мра 5 Питание гидравлического насоса V 6 Мощность кВт 0 75 7 Подача масла л 0 9 8 Радиус матриц матрица вертикального загиба К5 9 Матрица горизонтального загиба 4 х 40 80 5 х 40 80 8 х 40 80 б х 40 80 10 х 100 125 12 5 х 120 125 мм Шибер ШТК 380 220 КОМПЛЕКТ ПОСТАВКИ РЕКОМЕНДУЕМЫЙ ПРИВОД Ручной насос НГР 7009К Шток Станция насосная гидравлическая СНГ 63103 70 Единица измерения Кол во 1 Шиногиб ПГШ 125Р ШТ 1 2 Набор матриц для гибки на ребро ШТ 5 3 Пуансон для гибки на плоскость ШТ 1 4 Переходник для гибки на плоскость ШТ 1 5 Паспорт ШТ 1 п Наименование
