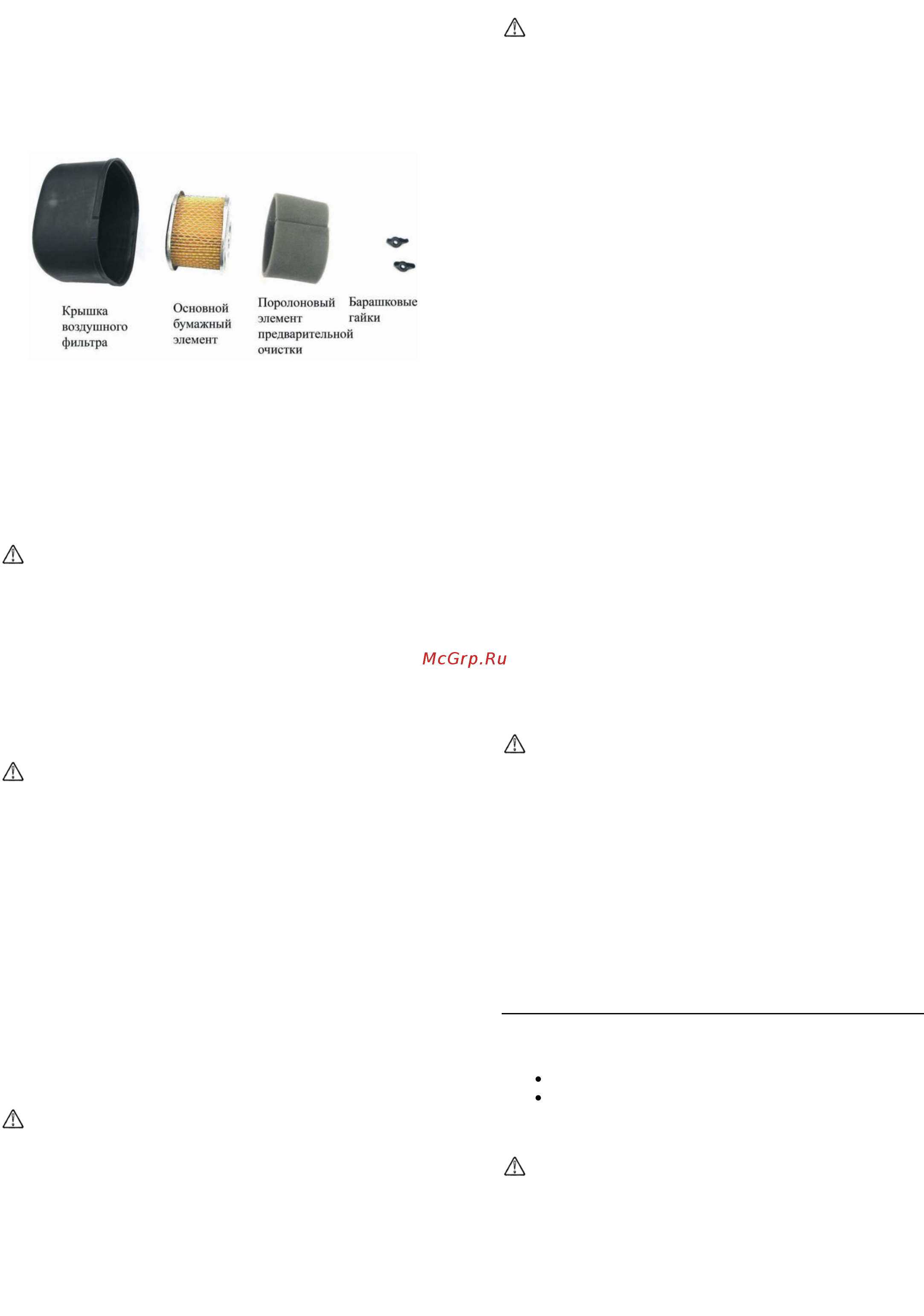

8 После этого затянуть свечу зажигания свечным ключом ЗАПРЕЩАЕТСЯ ВЫБРАСЫВАТЬ КАНИСТРЫ С ОТРАБОТАННЫМ МАСЛОМ А ТАКЖЕ ВЫЛИВАТЬ МАСЛО НА ЗЕМЛЮ ПРОВЕРКА ВОЗДУШНОГО ФИЛЬТРА 1 Открутить барашковую гайку и фильтра см рис 18 Крышка воздушного фильтра Основной бумажный элемент снять крышку воздушного Поролоновый Барашковые элемент гайки предварительной очистки Рис 18 2 Открутить барашковую гайку удерживающую бумажный основной фильтрующий элемент 3 Снять бумажный фильтрующий элемент 4 Снять поролоновый предварительный элемент с основного фильтрующего элемента 5 Проверить степень загрязненности и отсутствие посторонних предметов на поролоновом и бумажном фильтрующих элементах Тщательно осмотреть их на целостность отсутствие отверстий других повреждений Заменить при необходимости А Опасность Запрещается использовать для очистки фильтрующего элемента бензин или низкотемпературные растворители Это может привести к пожару или взрыву 6 Установить фильтрующие элементы и крышку воздушного фильтра в обратной последовательности плотно закрутив барашковые гайки СМАЗКА Смазать все вращающиеся и движущиеся части снегоуборщика машинным маслом Добавить небольшое количество масла на поворотный узел желоба для выброса снега А Предупреждение Запрещается смазывать ведомый и ведущий фрикционные диски трансмиссии ПРОВЕРКА ДАВЛЕНИЯ В ШИНАХ Рекомендуемое давление в шинах 1 бар В конце сезона рекомендуется снять колеса Очистить оси колес и смазать автомобильной консистентной смазкой ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ Для нормальной работы свечи зажигания должен быть установлен требуемый зазор между электродами при этом свеча должна быть очищена от нагара Зазор между электродами свечи зажигания составляет 0 6 0 7 мм Порядок проверки 1 Снять колпачок высоковольтного провода со свечи зажигания и используя свечной ключ вывернуть свечу зажигания 2 Визуально осмотреть свечу зажигания 3 Очистить свечу зажигания щеткой в том случае если ее предполагается использовать в дальнейшем А Предупреждение Запрещается скоблить или шлифовать песком электроды свечи зажигания 4 Измерить зазор между электродами свечи зажигания специальным щупом в комплект поставки не входит При необходимости отрегулировать величину зазора путем легкого подгибания бокового электрода 5 Проверить состояние юбки и резьбовой части свечи зажигания 6 Заменить свечу зажигания если имеется очевидный износ или трещины на изоляторе 7 Вставить свечу зажигания на место и завернуть усилием руки А Предупреждение Свеча зажигания должна быть надежно затянута При невыполнении этого требования свеча зажигания в процессе работы будет сильно нагреваться что может привести к выходу из строя двигателя ЗАМЕНА ПОДРЕЗНОГО НОЖА Примечание Подрезной нож является двухсторонним и в случае износа только одной стороны его можно перевернуть 1 Открутить болты и гайки с шайбами крепления подрезного ножа к снегозаборнику 2 Снять подрезной нож 3 Установить новый подрезной нож на снегозаборник закрепив его при помощи болтов и гаек с шайбами 4 Отрегулировать его положение См Регулировка подрезного ножа ЗАМЕНА ОГРАНИЧИТЕЛЬНЫХ БАШМАКОВ Примечание Ограничительные башмаки являются двусторонними и в случае износа одной стороны их можно перевернуть Переворачивать и менять ограничительные башмаки рекомендуется только парой 1 Открутить болты и гайки с шайбами 2 Заменить ограничительные башмаки с обеих сторон снегозаборника 3 Отрегулировать положение ограничительных башмаков См Регулировка ограничительных башмаков РЕДУКТОР Редуктор шнеков снегоуборщика заполнен смазкой до требуемого уровня на фирме изготовителе и не требует обслуживания в течение срока службы снегоуборщика Замену смазки рекомендуется производить только после разборки редуктора для проведения ремонта ЗАМЕНА СРЕЗНЫХ БОЛТОВ Шнеки снегоуборщика крепятся к валу привода с помощью срезных болтов и самоконтрящихся гаек При попадании в шнек посторонних предметов срезные болты срезаются и предохраняют редуктор шнеков от разрушений Срезные болты и самоконтрящиеся гайки должны заменяться только на оригинальные А Предупреждение ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ВМЕСТО ОРИГИНАЛЬНЫХ СРЕЗНЫХ БОЛТОВ СТАНДАРТНЫЕ МЕТАЛЛИЧЕСКИЕ БОЛТЫ ИЛИ ДРУГИЕ ЗАМЕНИТЕЛИ При любых повреждениях редуктора шнеков или других частей насадки связанных с установкой неоригинальных срезных болтов крепления шнеков гарантийный ремонт не осуществляется ВАЛ ПРИВОДА ШНЕКОВ В конце сезона рекомендуется снять срезные болты и смазать вал привода шнеков в районе втулок аэрозольной смазкой Также рекомендуется смазать фланцы подшипников расположенных по бокам вала привода шнеков Хранение ___________________________ Если не планируется использование снегоуборщика в течение длительного периода времени 30 и более дней необходимо подготовить его к хранению Очистить снегоуборщик от остатков снега и грязи Подготовить двигатель к хранению 1 Слить топливо из топливного бака для предотвращения отложений на внутренних поверхностях топливной системы особенно в карбюраторе А Опасность взрыва или пожара Топливо из топливного бака следует сливать в специальную канистру на открытом воздухе 2 Слить бензин из поплавковой камеры карбюратора выкрутив пробку сливного отверстия см рис 19 п 1 3 Снять колпачек со свечи и 5 10 раз провернуть коленвал двигателя с помощью стартера 4 Выкрутить свечу зажигания Залить около 15 грамм моторного масла для двигателей в камеру сгорания через
