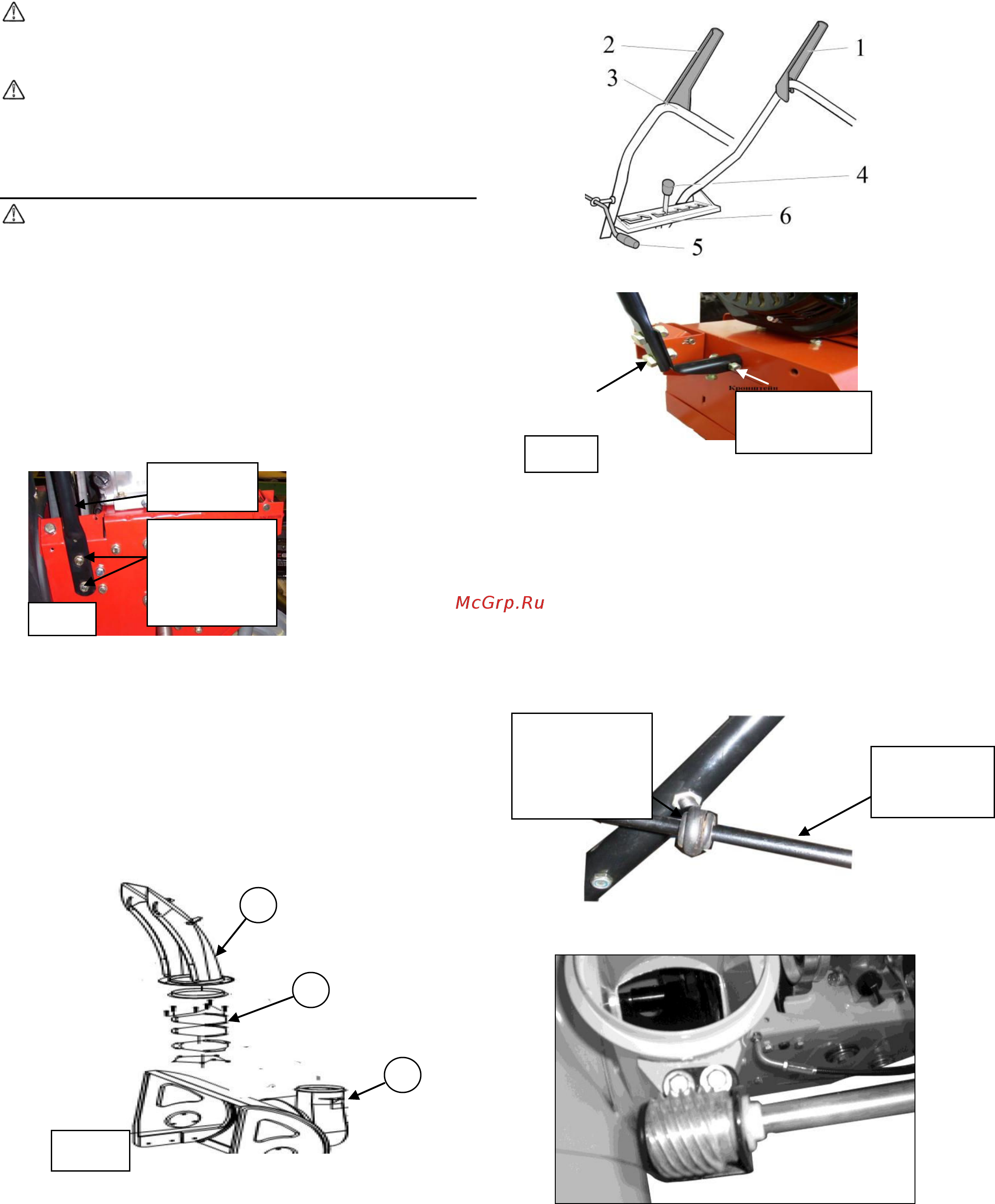

Символы приводимые эксплуатации в инструкции по Приведенные ниже символы используются в Руководстве по эксплуатации УСТАНОВКА РЫЧАГА ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ 1 Пропустить рычаг переключения скоростей см рис 4 поз 4 в отверстие расположенное на плате переключения скоростей рис 4 поз 6 2 Закрепить рычаг при помощи болтов М6х20 см рис 5 Опасность Используется для указания источников опасности связанных с работой снегоуборщика при которых пользователи могут получить травмы Предупреждение Используется для указания источников опасности связанных с неправильной эксплуатацией снегоуборщика которые могут привести к его повреждениям Сборка ПРЕДУПРЕЖДЕНИЕ Определен ие расположения элементов снегоуборщика Определение правой или левой производится со стороны оператора стороны снегоуборщика УСТАНОВКА РУКОЯТКИ УПРАВЛЕНИЯ 1 Открутить с каждой стороны трансмиссии по два болта крепления рукоятки управления вместе с шайбами и гровершайбами см Рис 2 Установить рукоятку управления на трансмиссию при этом совместив в ней отверстия с соответствующими отверстиями в трансмиссии Ввернуть от руки четыре болта в отверстия на трансмиссии после чего затянуть их до упора ключом УСТАНОВКА РЫЧАГА РЕГУЛИРОВКИ НАПРАВЛЕНИЯ ВЫБРОСА СНЕГА УСТАНОВКА ЖЕЛОБА ДЛЯ ВЫБРОСА СНЕГА 1 Установить рукоятку поворота желоба в отверстие кронштейна расположенного на рукоятке управления с левой стороны см рис 6 2 Совместить отверстие расположенное на конце рукоятки поворота желоба с отверстием кронштейна поворотной спирали Закрепить при помощи шплинта см рис 7 1 Установить пластиковое опорное кольцо на выходной патрубок снегозаборника рис З поз 1 2 Установить желоб для выброса снега на опорное кольцо рис З поз 2 3 Вставить болты М6х20 в соединительные планки снизу а затем в отверстия желоба и затянуть стопорными гайками М6 рис З поз 3 4 Установить тросик верней части желоба и зафиксировать стопорной гайкой Мб Рис 7
