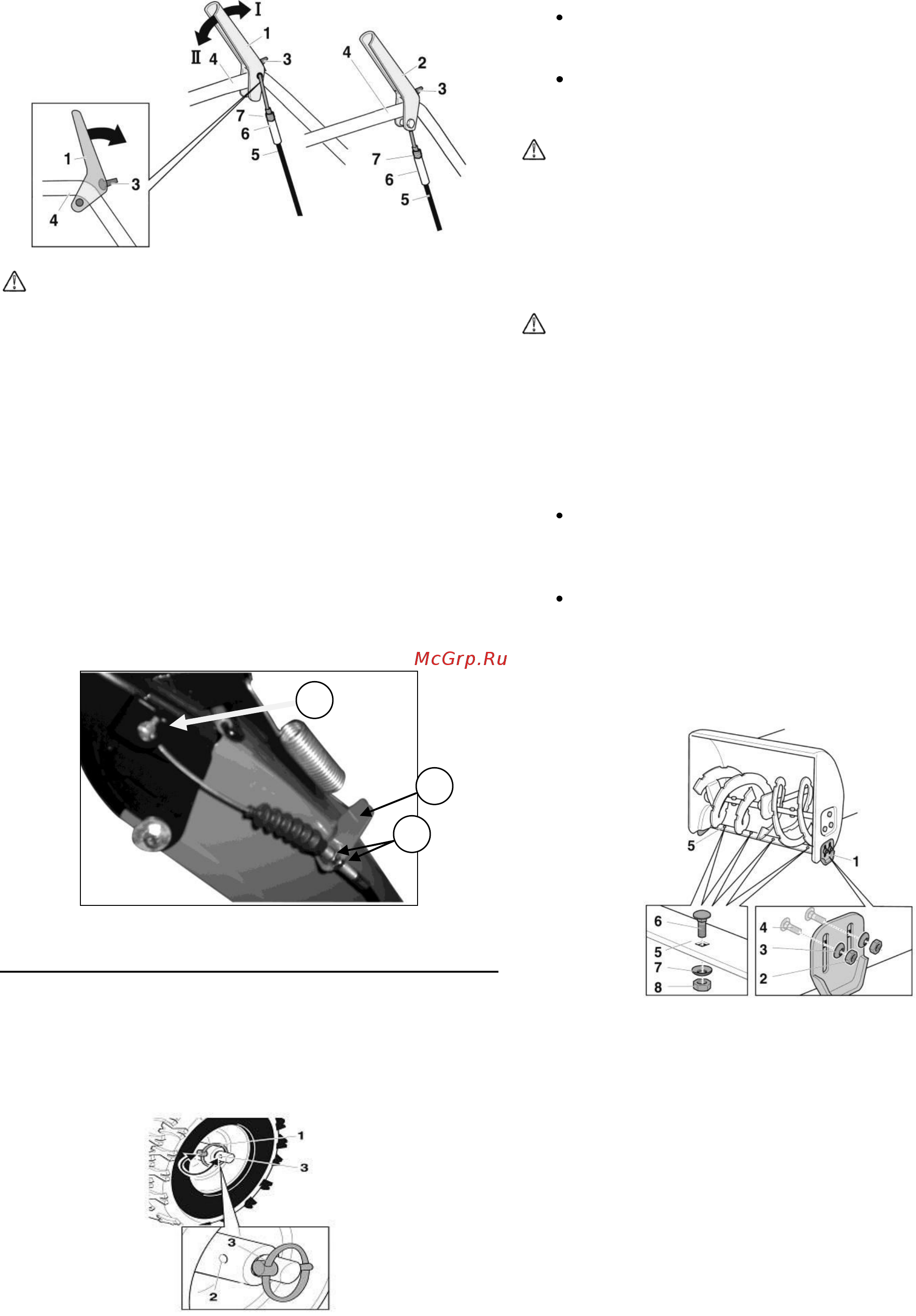

УСТАНОВКА ТРОСИКОВ ПРИВОДА ШНЕКА И КОЛЕС 1 Установить в отверстие на рычаге см рис 8 поз 1 2 5образный конец пальца 2 Закрутить на резьбу Б образного пальца втулку рис 8 п 6 тросика привода рис 8 п 5 3 Плотно закрутить гайку рис 8 п 7 к втулке рис 8 п 6 Рис 10 1 Переставить фиксирующий шплинт колес рис 10 п 1 который жестко крепит колесо на оси во внешнее отверстие рис 10 п З оси привода При большом количестве снега а также при обледеневшей поверхности для увеличения проходимости оба колеса снегоуборщика должны быть жестко закреплены на оси привода Для этого необходимо Совместить отверстие рис 10 п 2 в ступице колеса с внутренним отверстием оси привода на рисунке не показано Вставить фиксирующий шплинт колеса рис 10 п 1 в отверстие рис 10 п 2 РЕГУЛИРОВКА ОГРАНИЧИТЕЛЬНЫХ БАШМАКОВ А Предупреждение Рис 8 1л Предупреждение Рычаги приводов колес и шнека 1 2 должны прижиматься к рукоятке управления 4 без чрезмерных усилий рис 8 Примечание Демпфер 3 защищает лакокрасочное покрытие от повреждений при отпускании рычагов приводов колес и шнека 1 2 рис 8 УСТАНОВКА ТРОСИКА МЕХАНИЗМА ИЗМЕНЕНИЯ ДАЛЬНОСТИ ВЫБРОСА СНЕГА 1 Выкрутить контргайку с резьбы втулки тросика перемещения желоба рис 9 п 1 2 Установить втулку в планку крепления тросика см рис 9 п 2 3 Закрутить контргайку на резьбу втулки 4 Установить В образный конец тросика желоба в прорезь расположенную на верхней части желоба Плотно закрутить контргайку к планке рис 9 п З 5 Отрегулировать тросик посредством изменения положения контргаек на резьбе втулки тросика откручивая одну контрогайку и закручивая другую до момента незначительного провисания троса ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ СНЕГОУБОРЩИКА ОТРЕГУЛИРОВАТЬ ПОЛОЖЕНИЕ ОГРАНИЧИТЕЛЬНЫХ БАШМАКОВ Ограничительные башмаки см рис 11 поз 1 регулируют расстояние между очищаемой поверхностью и подрезным ножом рис 11 поз 5 для того чтобы посторонние предметы камни прутья и т д во время работы не попадали в снегозаборник снегоуборщика А Предупреждение Если ограничительные башмаки будут выставлены таким образом что подрезной нож будет касаться очищаемой поверхности то это приведет не только к преждевременному износу подрезного ножа но и к повреждению механизма ходовой части снегоуборщика Для проведения регулировки требуется 1 Ослабить шестигранные гайки рис 11 поз 2 крепления ограничительных башмаков с обеих сторон снегозаборника 2 Выставить положение ограничительных башмаков Максимальная высота наибольшее расстояние между поверхностью земли и подрезным ножом при использовании снегоуборщика на неровных или гравийных поверхностях Минимальная высота наименьшее расстояние между поверхностью земли и подрезным ножом при использовании снегоуборщика на ровных поверхностях 3 Затянуть шестигранные гайки рис 11 поз 2 При этом оба ограничительных башмака должны касаться всей своей нижней плоскостью поверхности земли для исключения их неравномерного износа Рис 9 Работа 1 ПЕРЕД НАЧАЛОМ РАБОТЫ СИСТЕМА РАЗБЛОКИРОВАНИЯ КОЛЕС Для облегчения управления снегоуборщиком при умеренном количестве снега а также при работе на неровной поверхности колеса снегоуборщика можно разблокировать Для этого необходимо см рис 10 РЕГУЛИРОВКА ПОДРЕЗНОГО НОЖА При использовании снегоуборщика на ровной поверхности снегозаборник подрезной нож см рис 11 поз 5 и колеса должны находиться на одном уровне Если подрезной нож установлен слишком высоко то снег будет отбрасываться под снегоуборщик в процессе его движения При низкой установке подрезной нож будет очень быстро изнашиваться Для регулировки подрезного ножа требуется 1 Наклонить снегоуборщик назад 2 Ослабить гайки рис 11 поз 8 крепления подрезного ножа 3 Отрегулировать положение подрезного ножа и затянуть гайки Вернуть снегоуборщик в рабочее положение проверить установку подрезного ножа и при необходимости повторить регулировку
