RU
2.5.4 Подключение к сети электропитания
В стандартный комплект поставки источников питания FastMig входит силовой кабель длиной
5 м. Сетевой штепсель не устанавливается на заводе Kemppi.
ВНИМАНИЕ! Если в соответствии с нормами конкретной страны требуется другой
кабель питания, силовой кабель необходимо заменить согласно этим нормам.
Подсоединение и монтаж сетевого кабеля и штепсельного разъема должны выполняться
только работником, имеющим соответствующую квалификацию.
Для монтажа сетевого кабеля снимите крышку установки. Источники питания FastMig X 450
можно подключать к питанию от сетей переменного тока 400 В 3~.
При замене сетевого кабеля необходимо учитывать следующее:

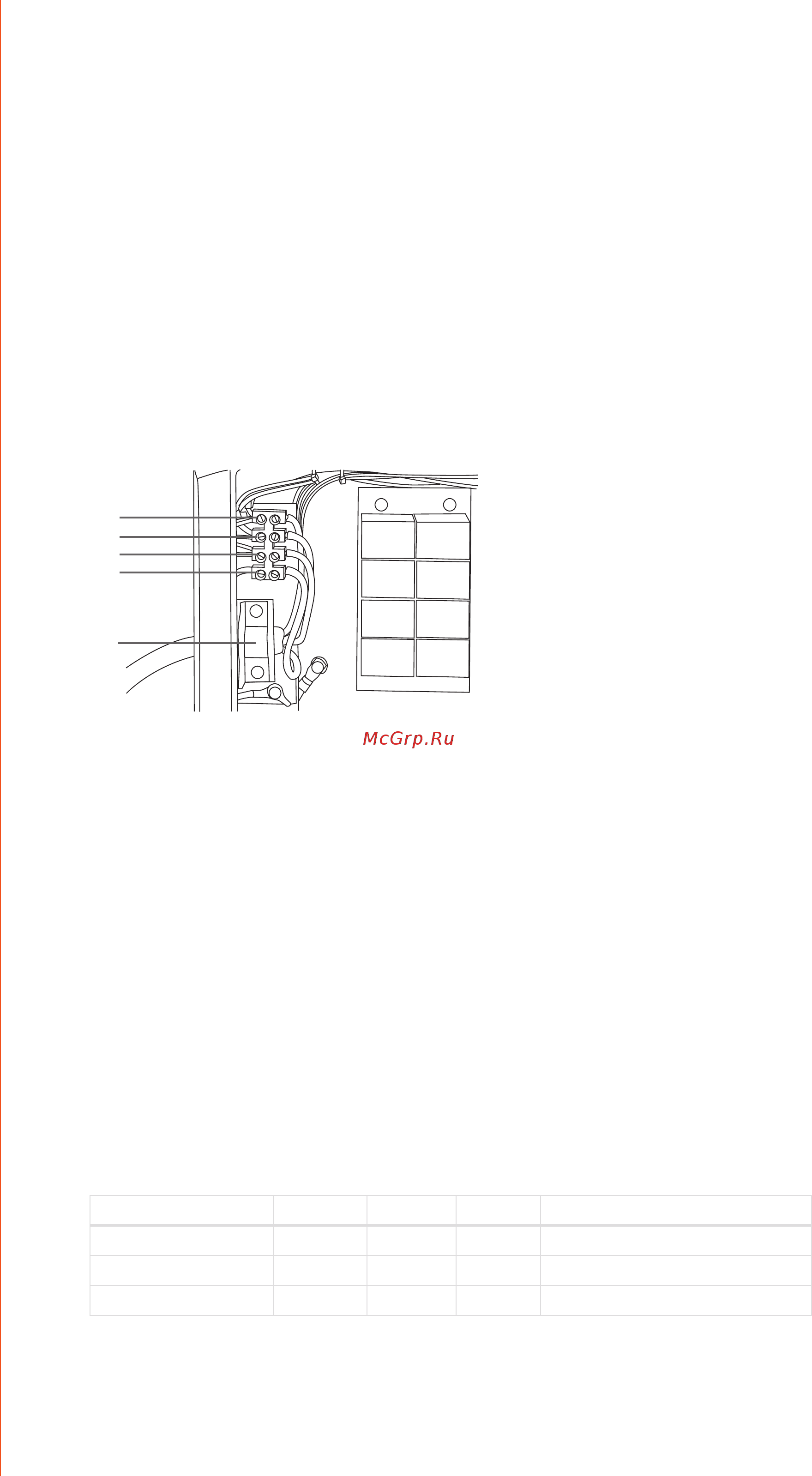

Кабель проводится в установку через кольцо на задней панели и крепится кабельным
хомутом (05). Фазные провода кабеля подсоединяются к разъемам L1, L2 и L3. Провод
заземления зелено-желтого цвета подсоединяется к маркированному разъему.
Если вы используете 5-жильный кабель, не подсоединяйте нейтральный провод.
05
*)
L3
L2
L1
*) В кабелях S-типа имеется заземляющий провод зелено-желтого цвета.
Использование генератора
При отсутствии возможности подключения к сети допускается осуществлять питание
аппарата FastMig X 450 от генератора. Рекомендуется использовать генератор выходной
мощностью не менее 35 кВА. Чем выше выходная мощность генератора, тем стабильнее будет
работать аппарат FastMig X 450.
2.5.5 Кабели
Kemppi всегда рекомендует использовать высококачественные медные кабели с достаточной
площадью сечения. Сечение кабеля следует выбирать с учетом планируемых сварочных
операций.
Медные кабели сечением 50 мм² могут использоваться в умеренном режиме эксплуатации
для стандартной или синергетической сварки 1-MIG. Однако при использовании процесса
импульсной сварки MIG/MAG, более длинных кабелей или большей мощности сварки
возрастают потери напряжения и, следовательно, соединительные кабели и кабели
заземления меньшего сечения будут ограничивать сварочные характеристики оборудования.
Рекомендуемая площадь сечения кабелей аппарата FastMig X 450: 70–90 мм².
В приведенной ниже таблице указаны типовые допустимые нагрузки и потери напряжения
для медных кабелей с резиновой изоляцией при рабочих циклах 100%, 60% и 30%,
температуре окружающего воздуха 25 °С и температуре кабелей 85 °С.
Сечение кабеля 100 % 60 % 30 % Потери напряжения / 10 м
50 мм² 285 А 370 А 520 А 0,35 В / 100 A
70 мм² 355 А 460 А 650 А 0,25 В / 100 А
95 мм² 430 А 560 А 790 А 0,18 В / 100 А
Перегрузка кабелей не допускается, так как она может привести к потерям напряжения и
перегреву.
FastMig X 450
8
